Навантажувальний пристрій

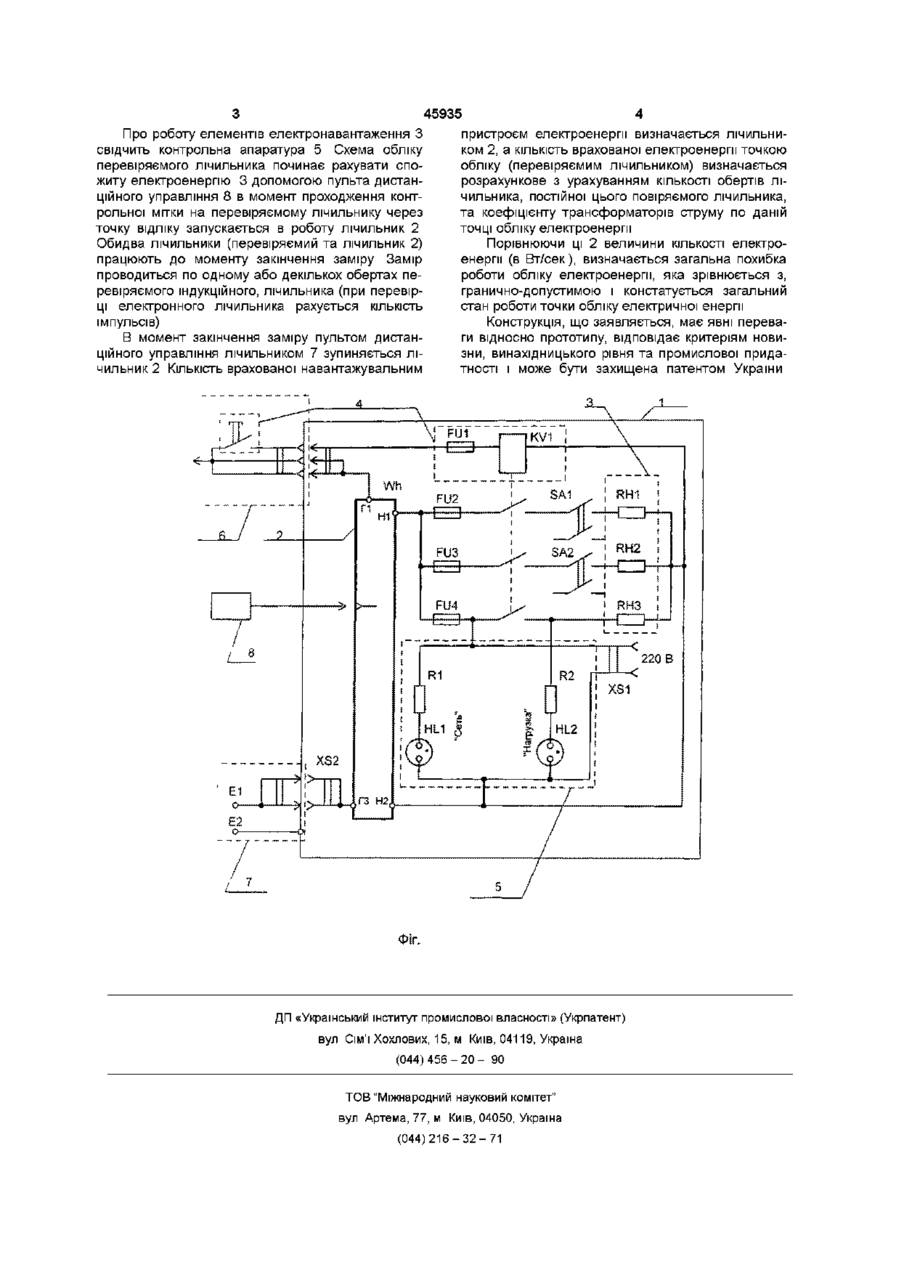

Навантажувальний пристрій, який містить корпус, всередині якого вмонтовано лічильник для визначення КІЛЬКОСТІ електроенергії, який відрізняється тим, що він додатково містить один або принаймні два елементи електрон а вантаження, пускорегулюючу та контрольну апаратуру, штангу для підключення навантаження, а також пульт дистанційного управління лічильником Винахід відноситься до галузі енергетики, а саме до будування приладів, які здійснюють діагностику роботи точки обліку електричної енергії Виходячи з цього, виявляється можливим визначити правильність роботи обліку електричної енергії, в тому числі і правильність роботи складових точки обліку (робота трансформаторів струму, а також їх похибки, правильність коефіцієнтів трансформаторів струму, схему підключення лічильника, ЗОВНІШНІЙ опір електричної мережі, підключеної до трансформаторів струму, роботу лічильника електроенергії і його похибку) Галузь застосування винаходу - енергетика, точніше облік електричної енергії Найбільш близьким по функціональному призначенню та конструктивним елементам є зразковий лічильник, який визначає тільки правильність функціонування і похибку лічильника електроенергії Він складається з корпусу, в якому вмонтовано високоточний лічильник електроенергії і цифрової індикації електроенергії Джерело інформації Паспорт электронного образцового прибору EHF З Завод электросчетчиков Ганцприбор Венгрия Вказана конструкція прийнята за прототип Недоліком прототипу є те, що він визначає правильність роботи тільки одного елементу точки обліку, тобто перевіряємого лічильника, а роботу решти елементів точки обліку (трансформаторів струму, розрахункового коефіцієнту та інших) конструкція по прототипу не визначає В основу винаходу поставлена задача створення такого приладу, який би дозволив визначити похибку вимірювання електроенергії в цілому в точці його установки Використання приладу, що заявляється, дає можливість констатувати прави льність вимірювання і функціонування обліку електроенергії в електромережах Ця задача вирішується шляхом того, що навантажувальний пристрій, який містить корпус, всередині якого вмонтовано лічильник для визначення КІЛЬКОСТІ електроенергії, згідно з винаходом додатково містить один або принаймні два елементи єлектронавантаження, пускорегулюючу та контрольну апаратуру, штангу для підключення навантаження, а також пульт дистанційного управління лічильником Винахід пояснюється кресленням, де на фіг зображена загальна схема навантажувального пристрою Навантажувальний пристрій складається із корпусу 1, всередині якого знаходиться лічильник 2, один або принаймні два елементи електричного навантаження 3, пускорегулюючу апаратуру 4, контрольну апаратуру 5, штангу для підключення навантаження 6,елементи підключення електричного навантаження та лічильника 7, а також пульт дистанційного управління 8 Навантажувальний пристрій працює таким чином З перевіряємої точки обліку знімається навантаження, але напруга на трансформаторах струму і лічильниках залишається Лічильник - не працює Після підключення нульового потенціалу через елементи підключення єлектронавантаження та лічильника 7 за допомогою штанги для підключення навантаження 6 подається напруга на корпус 1, про наявність якої свідчить контрольна апаратура 5 Потім за допомогою пускорегулюючої апаратури 4 подається напруга на елемент єлектронавантаження З ю СО О> Ю 45935 Про роботу елементів електронавантаження 3 пристроєм електроенергії визначається лічильнисвідчить контрольна апаратура 5 Схема обліку ком 2, а КІЛЬКІСТЬ врахованої електроенергії точкою перевіряємого лічильника починає рахувати спообліку (перевіряємим лічильником) визначається житу електроенергію 3 допомогою пульта дистанрозрахункове з урахуванням КІЛЬКОСТІ обертів ліційного управління 8 в момент проходження контчильника, постійної цього повіряємого лічильника, рольної мітки на перевіряємому лічильнику через та коефіцієнту трансформаторів струму по даній точку відліку запускається в роботу лічильник 2 точці обліку електроенергії Обидва лічильники (перевіряємий та лічильник 2) Порівнюючи ці 2 величини КІЛЬКОСТІ електропрацюють до моменту закінчення заміру Замір енергії (в Вт/сек), визначається загальна похибка проводиться по одному або декількох обертах пероботи обліку електроенергії, яка зрівнюється з, ревіряємого індукційного, лічильника (при перевіргранично-допустимою і констатується загальний ці електронного лічильника рахується КІЛЬКІСТЬ стан роботи точки обліку електричної енергії імпульсів) Конструкція, що заявляється, має явні переваги відносно прототипу, відповідає критеріям новиВ момент закінчення заміру пультом дистанзни, винахідницького рівня та промислової придаційного управління лічильником 7 зупиняється літності і може бути захищена патентом України чильник 2 КІЛЬКІСТЬ врахованої навантажувальним Фіг ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044)456-20- 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
