Компресійна пластина для лікування переломів кісток

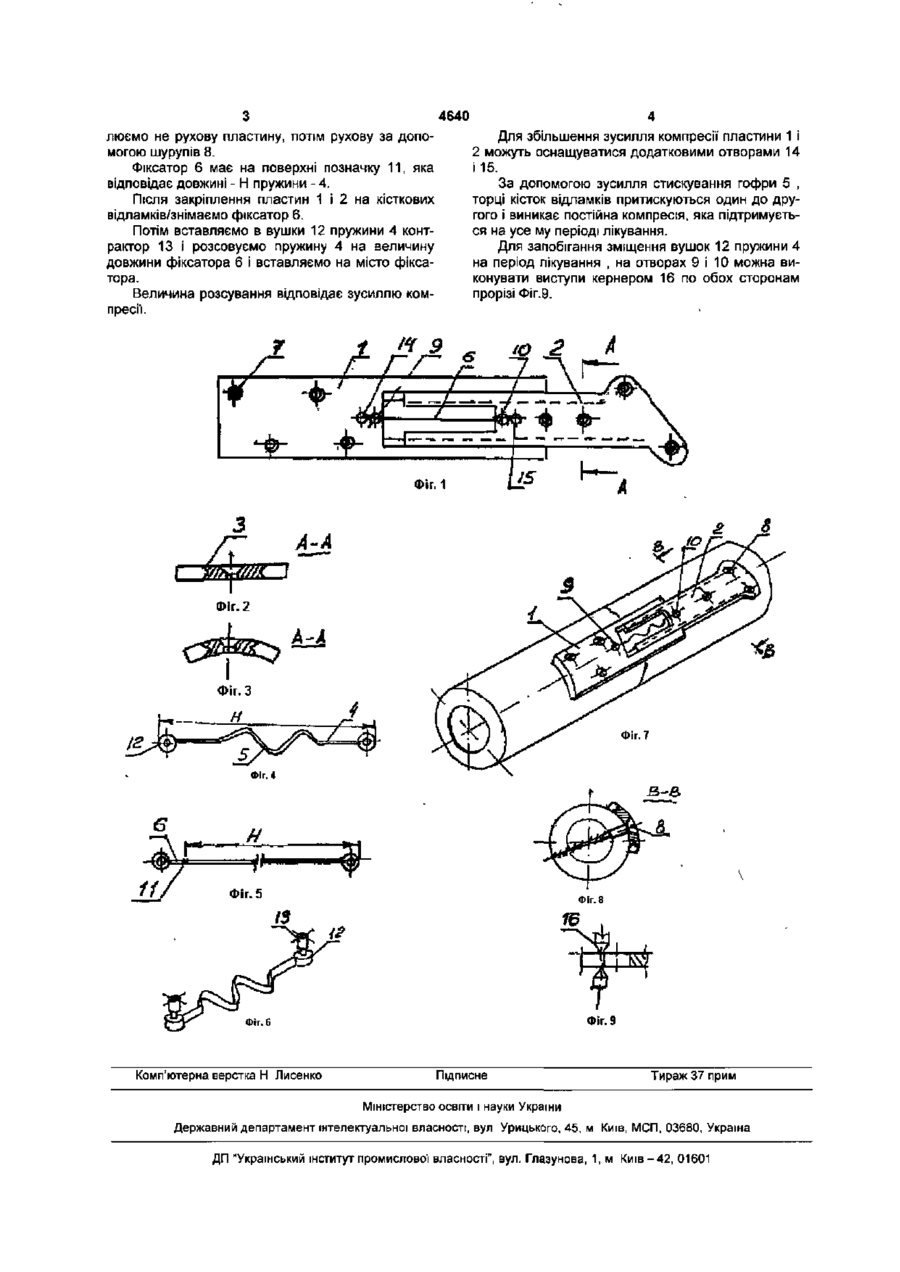

Компресійна пластина для лікування переломів кісток, яка містить роздвоєний корпус в вигляді рухомої і нерухомої пластин, телескопічно зв'язаних між собою, і пристосувань для притискування їх між собою, розташованих на пластині в вигляді двох прямокутних пружин, штока і поршня, яка відрізняється тим, що з'єднана пружина виконана гофрованою у вигляді синусоїди з циліндричними вушками, встановленими на торцях пластин. Корисна модель відноситься до медичної техніки, а саме до травматологи' і ортопедії. Відома компресійна пластина з продовженими отворами для гвинтів (див Фіг. 11 стор. 36 "Остеосинтез" від рід, С.С.Ткаченко. вид Медицина Ленінград 1987р.) Недоліком цього технічного рішення - мала можливість стиснення кісток і вони складні в технологічному виконанні. Відома компресійна пластина для лікування переломів кісток, яка містить роздвоєний корпус, в вигляді рухомої і не рухомої пластин, телескопічне пов'язаних між собою і пристосування для притискування їх між собою, розташованих на пластині в вигляді двох прямокутних пружин, штока і поршня.(див. А.С 400317 СРСР А61В17/18 опуб. 01 10 73-р) Недоліком відомого технічного рішення, визначеного за прототип, є те, що пластина має великі габарити по висоті і ширині, а із за наявності різьбового болта і гайки , і розміщення пружин на пластині викликає травмування м'яких тканин У основу корисної моделі поставлена задача, створення такої компресійної пластини, у якій забезпечено зниження габаритів, у прощення конструкції І зниження часу на установку пластини. Поставлена задача вирішується за рахунок того, що компресійна пластина, яка містить роздвоєний корпус, в вигляді рухомої і не рухомої пластин, телескопічне зв'язаних між собою і пристосувань для притискування їх між собою, розташованих на пластині в вигляді двох прямокутних пружин, штока і поршня, згідно корисної моделі, з'єднана пружина виконана гофрованою у вигляді синусоїди з циліндричними вушками і встановлених на торцях пластин. Така конструкція дозволяє мати три деталі і виконувати ширину пластини до 15мм Суть корисної моделі пояснюється кресленнями: на Фіг.1 зображена компресійна пластина, на Фіг.2 зображене розріз по А-А Фіг.1, на Фіг.З - теж закругленого вигляду, на ФІг.4 зображена пружина з гофрами в вигляді синусоїди, на Фіг.5 зображено взяття пружини контрактором для установлювання її на пластині, на Фіг.6 - фіксатор для запобігання зміщення пластин, на фіг.7 зображено установка компресійної пластини на кісткових відламків в аксонометрії, на Фіг.8 - розріз по В-В Фіг.7 і на Фіг.9 зображене кернерування отвору. Компресійна пластина містить не рухому пластину 1 і рухому пластину 2, телескопічне з'єднаних між собою з направляючими в вигляді ласточкиного хвоста 3 і плоску пружину 4 з гофрами 5 в виді синусоїди. Для запобігання зміщення пластин одна від одної є фіксатор 6 Фіг 6 Для закріплення пластин 1 і 2 на кісткових відламків вони мають отвори 7 для установки шурупів 8 фіг 7, Установка пластини використовується таким чином: після мобілізації кісткових відламків і з'єднання їх по осі, накладаємо компресійну пластину , установив фіксатор 6 в отвори 9 і 10 , який не дозволяє розсунутися пластинам 1 і 2 і закріп 4640 люємо не рухову пластину, потім рухову за допомогою шурупів 8. Фіксатор 6 має на поверхні позначку 11, яка відповідає довжині - Н пружини - 4. Після закріплення пластин 1 і 2 на кісткових відламків/знімаємо фіксатор 6. Потім вставляємо в вушки 12 пружини 4 контрактор 13 і розсовуємо пружину 4 на величину довжини фіксатора 6 і вставляємо на місто фіксатора. Величина розсування відповідає зусиллю компресії. Для збільшення зусилля компресії пластини 1 і 2 можуть оснащуватися додатковими отворами 14 і 15. За допомогою зусилля стискування гофри 5 , торці кісток відламків притискуються один до другого і виникає постійна компресія, яка підтримується на усе му періоді лікування. Для запобігання зміщення вушок 12 пружини 4 на період лікування , на отворах 9 і 10 можна виконувати виступи кернером 16 по обох сторонам прорізі Фіг.9. ФІг.9 Комп'ютерна верстка Н Лисенко Підписне Тираж 37 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул Урицького, 45, м Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м Київ-42, 01601
