Енергетичний вузол ствольної установки пожежогасіння

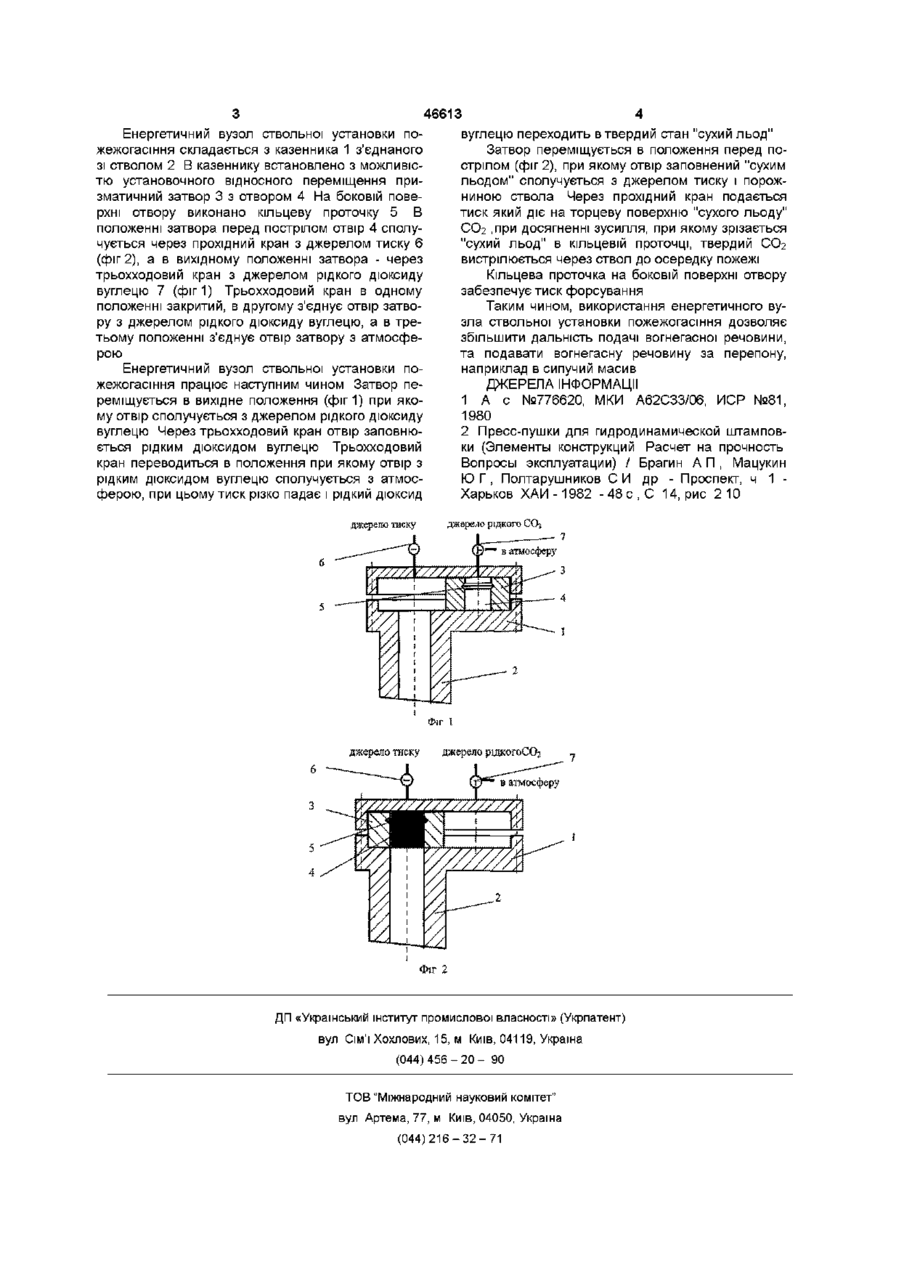

1 Енергетичний вузол ствольної установки пожежогасіння, який містить ствол з казенником і встановлений в останньому з можливістю установочного відносно переміщення призматичний затвор з отвором, сполученим з порожниною ствола, який відрізняється тим, що отвір затвора має діаметр рівний діаметру ствола, і розташований на одній осі з останнім в одному з крайніх положень затвора і сполучений в цьому положенні за допомогою прохідного крана з джерелом тиску, а в другому крайньому положенні затвора - за допомогою триходового крана з джерелом рідкого дюксиду вуглецю Винахід відноситься до пожежної техніки, зокрема до засобів пожежогасіння Відомим технічним рішенням є ствольна установка, яка містить ствол з казенником та затвором, заряд порошкоподібної вогнегасної речовини та джерело тиску для викидання її із ствола [1] Недоліком такої установки є незначна дальність подачі (пострілу) вогнегасної речовини, неможливість подачі вогнегасної речовини за перепону, наприклад в сипучий масив Вказані недоліки можуть бути усунені з використанням ствольної установки, енергетичний вузол якої містить ствол з казенником та встановлений в останньому з можливістю установочного відносного переміщення призматичний затвор з отвором, який сполучається з порожниною ствола [2] При розташуванні в енерговузлі твердої вогнегасної речовини ("сухий льод" СОг), впливом імпульсного тиску можливо вистрілити и на значну відстань та подати в сипучий масив Цей енергетичний вузол, як найбільш близький по технічній суті було вибрано за прототип Недоліками прототипу є відсутність технічного рішення по отриманню твердої фази дюксиду вуглецю, що не дозво ляє застосовувати його в цілях пожежогасіння Задача винаходу - розширення технічних можливостей імпульсних установок пожежогасіння, за рахунок збільшення дальності подачі вогнегасної речовини та можливості подачі вогнегасної речовини за перепону Поставлена задача вирішується тим, що в відомому енергетичному вузлі, який містить ствол з казенником і встановлений в останньому з можливістю установочного відносного переміщення призматичний затвор з отвором, сполученим з порожниною ствола, отвір затвору має діаметр, рівний діаметру ствола, розташований по одній осі з останнім в одному з крайніх положень затвора і сполучений в цьому положенні через проходний кран з джерелом тиску, а в другому крайньому положенні затвору - через трьохходовий кран з джерелом рідкого дюксиду вуглецю Також поставлена задача вирішується тим, що на боковій поверхні отвору затвору виконано кільцеву проточку Технічна суть винаходу пояснюється графічним матеріалом на якому зображено на фіг 1 положення затвору в вихідному стані, на фіг 2 положення затвору перед пострілом 2 Енергетичний вузол за п 1 , який відрізняється тим, що на боковій поверхні отвору затвора виконано кільцеву проточку СО (О (О 46613 Енергетичний вузол ствольної установки повуглецю переходить в твердий стан сухий льод жежогасіння складається з казенника 1 з'єднаного Затвор переміщується в положення перед позі стволом 2 В казеннику встановлено з можливісстрілом (фіг 2), при якому отвір заповнений "сухим тю установочного відносного переміщення прильодом" сполучується з джерелом тиску і порожзматичний затвор 3 з отвором 4 На боковій повениною ствола Через прохідний кран подається рхні отвору виконано кільцеву проточку 5 В тиск який діє на торцеву поверхню "сухого льоду" положенні затвора перед пострілом отвір 4 сполуСО2 ,при досягненні зусилля, при якому зрізається чується через прохідний кран з джерелом тиску 6 "сухий льод" в кільцевій проточці, твердий СО2 (фіг 2), а в вихідному положенні затвора - через вистрілюється через ствол до осередку пожежі трьохходовий кран з джерелом рідкого дюксиду Кільцева проточка на боковій поверхні отвору вуглецю 7 (фиг 1) Трьохходовий кран в одному забезпечує тиск форсування положенні закритий, в другому з'єднує отвір затвоТаким чином, використання енергетичного вуру з джерелом рідкого дюксиду вуглецю, а в трезла ствольної установки пожежогасіння дозволяє тьому положенні з'єднує отвір затвору з атмосфезбільшити дальність подачі вогнегасної речовини, рою та подавати вогнегасну речовину за перепону, наприклад в сипучий масив Енергетичний вузол ствольної установки пожежогасіння працює наступним чином Затвор пеДЖЕРЕЛА ІНФОРМАЦІЇ реміщується в вихідне положення (фиг 1) при яко1 А с №776620, МКИ А62СЗЗ/06, ИСР №81, му отвір сполучується з джерелом рідкого дюксиду 1980 вуглецю Через трьохходовий кран отвір заповню2 Пресс-пушки для гидродинамической штамповється рідким дюксидом вуглецю Трьохходовий ки (Элементы конструкций Расчет на прочность кран переводиться в положення при якому отвір з Вопросы эксплуатации) / Брагин А П , Мацукин рідким дюксидом вуглецю сполучується з атмосЮ Г, Полтарушников С И др - Проспект, ч 1 ферою, при цьому тиск різко падає і рідкий дюксид Харьков ХАИ-1982 - 48 с , С 14, рис 2 10 джерело тиску джерело рідкого СО2 Фіг 1 джерело тиску джерело рідкогоСО; Фіг 2 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044)456-20- 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
