Активна акустична стереосистема

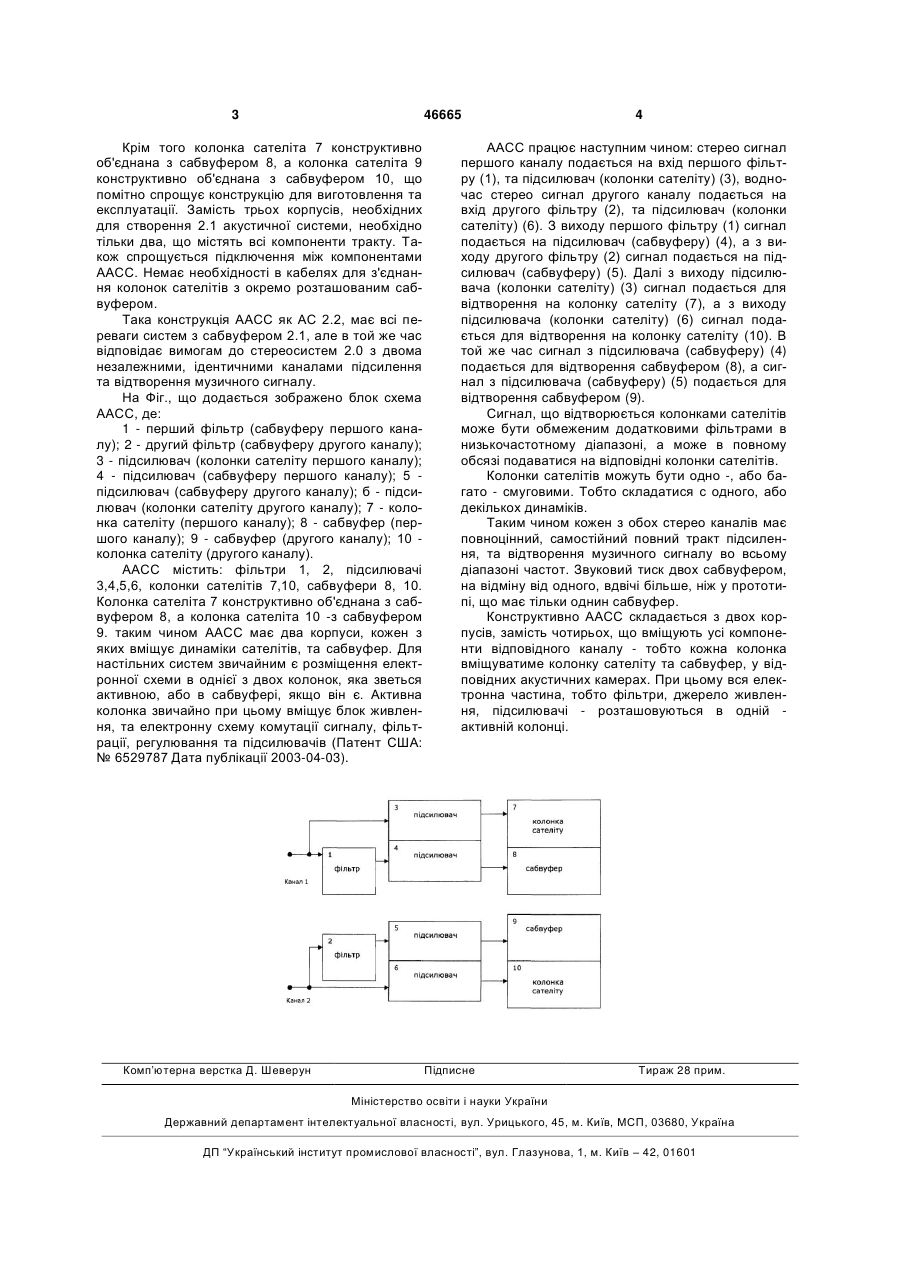

1. Активна акустична стереосистема, до складу якої входить фільтр, три підсилювачі, дві колонки сателітів та сабвуфер, причому перший вхід активної акустичної стереосистеми є входом першого підсилювача, з'єднаного з першою колонкою сателіта, перший вхід активної акустичної стереосистеми є входом фільтра, вихід якого через другий підсилювач з'єднаний з сабвуфером, другий 3 46665 Крім того колонка сателіта 7 конструктивно об'єднана з сабвуфером 8, а колонка сателіта 9 конструктивно об'єднана з сабвуфером 10, що помітно спрощує конструкцію для виготовлення та експлуатації. Замість трьох корпусів, необхідних для створення 2.1 акустичної системи, необхідно тільки два, що містять всі компоненти тракту. Також спрощується підключення між компонентами ААСС. Немає необхідності в кабелях для з'єднання колонок сателітів з окремо розташованим сабвуфером. Така конструкція ААСС як АС 2.2, має всі переваги систем з сабвуфером 2.1, але в той же час відповідає вимогам до стереосистем 2.0 з двома незалежними, ідентичними каналами підсилення та відтворення музичного сигналу. На Фіг., що додається зображено блок схема ААСС, де: 1 - перший фільтр (сабвуферу першого каналу); 2 - другий фільтр (сабвуферу другого каналу); 3 - підсилювач (колонки сателіту першого каналу); 4 - підсилювач (сабвуферу першого каналу); 5 підсилювач (сабвуферу другого каналу); б - підсилювач (колонки сателіту другого каналу); 7 - колонка сателіту (першого каналу); 8 - сабвуфер (першого каналу); 9 - сабвуфер (другого каналу); 10 колонка сателіту (другого каналу). ААСС містить: фільтри 1, 2, підсилювачі 3,4,5,6, колонки сателітів 7,10, сабвуфери 8, 10. Колонка сателіта 7 конструктивно об'єднана з сабвуфером 8, а колонка сателіта 10 -з сабвуфером 9. таким чином ААСС має два корпуси, кожен з яких вміщує динаміки сателітів, та сабвуфер. Для настільних систем звичайним є розміщення електронної схеми в однієї з двох колонок, яка зветься активною, або в сабвуфері, якщо він є. Активна колонка звичайно при цьому вміщує блок живлення, та електронну схему комутації сигналу, фільтрації, регулювання та підсилювачів (Патент США: № 6529787 Дата публікації 2003-04-03). Комп’ютерна верстка Д. Шеверун 4 ААСС працює наступним чином: стерео сигнал першого каналу подається на вхід першого фільтру (1), та підсилювач (колонки сателіту) (3), водночас стерео сигнал другого каналу подається на вхід другого фільтру (2), та підсилювач (колонки сателіту) (6). З виходу першого фільтру (1) сигнал подається на підсилювач (сабвуферу) (4), а з виходу другого фільтру (2) сигнал подається на підсилювач (сабвуферу) (5). Далі з виходу підсилювача (колонки сателіту) (3) сигнал подається для відтворення на колонку сателіту (7), а з виходу підсилювача (колонки сателіту) (6) сигнал подається для відтворення на колонку сателіту (10). В той же час сигнал з підсилювача (сабвуферу) (4) подається для відтворення сабвуфером (8), а сигнал з підсилювача (сабвуферу) (5) подається для відтворення сабвуфером (9). Сигнал, що відтворюється колонками сателітів може бути обмеженим додатковими фільтрами в низькочастотному діапазоні, а може в повному обсязі подаватися на відповідні колонки сателітів. Колонки сателітів можуть бути одно -, або багато - смуговими. Тобто складатися с одного, або декількох динаміків. Таким чином кожен з обох стерео каналів має повноцінний, самостійний повний тракт підсилення, та відтворення музичного сигналу во всьому діапазоні частот. Звуковий тиск двох сабвуфером, на відміну від одного, вдвічі більше, ніж у прототипі, що має тільки однин сабвуфер. Конструктивно ААСС складається з двох корпусів, замість чотирьох, що вміщують усі компоненти відповідного каналу - тобто кожна колонка вміщуватиме колонку сателіту та сабвуфер, у відповідних акустичних камерах. При цьому вся електронна частина, тобто фільтри, джерело живлення, підсилювачі - розташовуються в одній активній колонці. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
