Мікропризмова лінза комбінованої дії
Номер патенту: 46750
Опубліковано: 11.01.2010
Автори: Антонов Євген Євгенович, Шанойло Семен Михайлович, Шевколенко Марина Володимирівна, Петров В'ячеслав Васильович, Крючин Андрій Андрійович, Сергієнко Микола Маркович, Мелліна Вікторія Борисівна, Риков Сергій Олександрович
Формула / Реферат
Мікропризмова лінза комбінованої дії, що складається з рефракційної лінзи та лінзи призматичної дії, яка відрізняється тим, що лінза призматичної дії виготовлена в вигляді пластинки з мікропризмовим рельєфом необхідної призматичної дії, яка герметично закріплюється на увігнутій поверхні рефракційної лінзи таким чином, що мікрорельєф залишається всередині лінзи і не контактує безпосередньо з зовнішнім середовищем та поверхнею рефракційної лінзи.
Текст

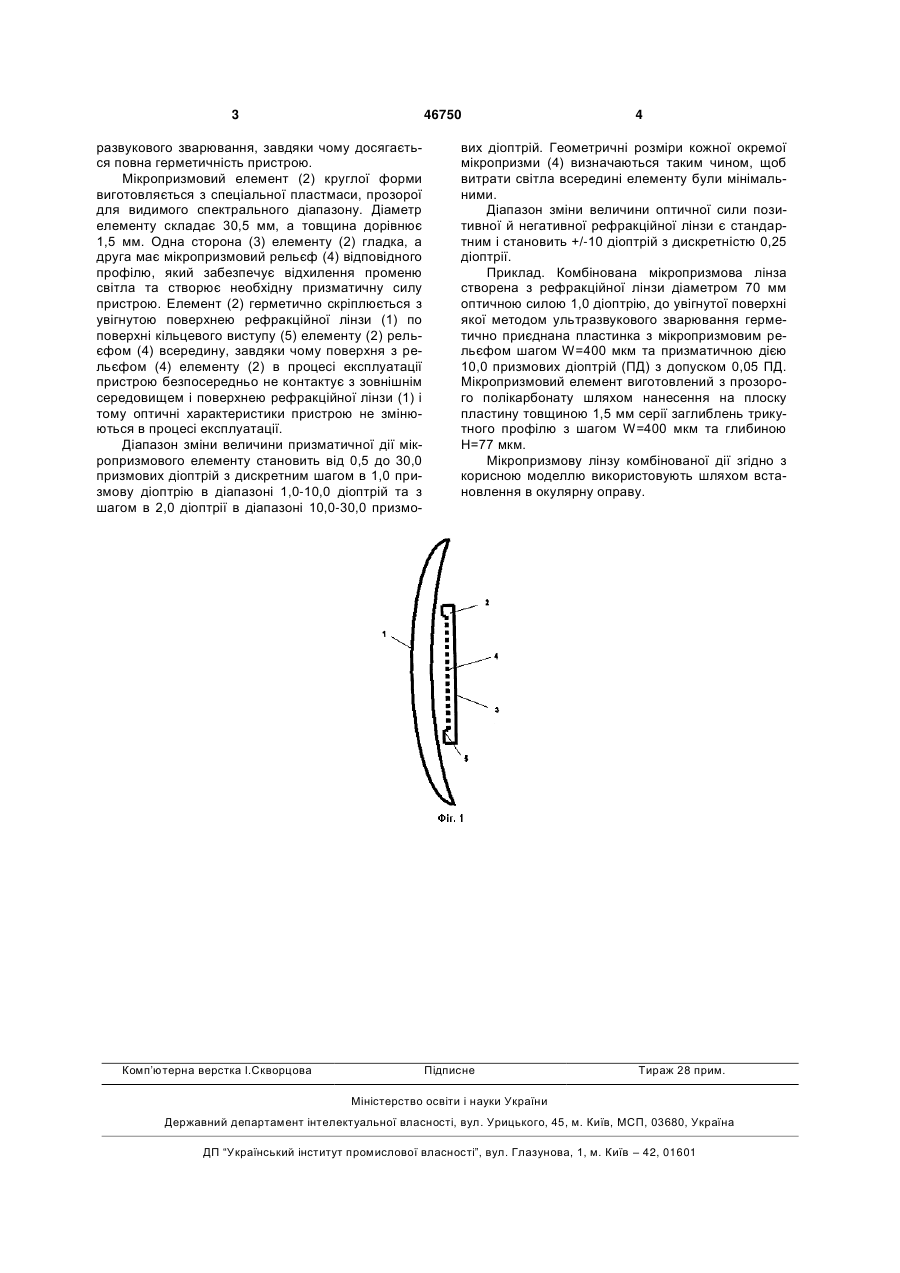

Мікропризмова лінза комбінованої дії, що складається з рефракційної лінзи та лінзи призматичної дії, яка відрізняється тим, що лінза призматичної дії виготовлена в вигляді пластинки з мікропризмовим рельєфом необхідної призматичної дії, яка герметично закріплюється на увігнутій поверхні рефракційної лінзи таким чином, що мікрорельєф залишається всередині лінзи і не контактує безпосередньо з зовнішнім середовищем та поверхнею рефракційної лінзи. (19) (21) u200904525 (22) 07.05.2009 (24) 11.01.2010 (46) 11.01.2010, Бюл.№ 1, 2010 р. (72) ПЕТРОВ ВЯЧЕСЛАВ ВАСИЛЬОВИЧ, КРЮЧИН АНДРІЙ АНДРІЙОВИЧ, РИКОВ СЕРГІЙ ОЛЕКСАНДРОВИЧ, СЕРГІЄНКО МИКОЛА МАРКОВИЧ, АНТОНОВ ЄВГЕН ЄВГЕНОВИЧ, МЕЛЛІНА ВІКТОРІЯ БОРИСІВНА, ШАНОЙЛО СЕМЕН МИХАЙЛОВИЧ, ШЕВКОЛЕНКО МАРИНА ВОЛОДИМИРІВНА (73) ІНСТИТУТ ПРОБЛЕМ РЕЄСТРАЦІЇ ІНФОРМАЦІЇ НАЦІОНАЛЬНОЇ АКАДЕМІЇ НАУК УКРАЇНИ 3 46750 развукового зварювання, завдяки чому досягається повна герметичність пристрою. Мікропризмовий елемент (2) круглої форми виготовляється з спеціальної пластмаси, прозорої для видимого спектрального діапазону. Діаметр елементу складає 30,5 мм, а товщина дорівнює 1,5 мм. Одна сторона (3) елементу (2) гладка, а друга має мікропризмовий рельєф (4) відповідного профілю, який забезпечує відхилення променю світла та створює необхідну призматичну силу пристрою. Елемент (2) герметично скріплюється з увігнутою поверхнею рефракційної лінзи (1) по поверхні кільцевого виступу (5) елементу (2) рельєфом (4) всередину, завдяки чому поверхня з рельєфом (4) елементу (2) в процесі експлуатації пристрою безпосередньо не контактує з зовнішнім середовищем і поверхнею рефракційної лінзи (1) і тому оптичні характеристики пристрою не змінюються в процесі експлуатації. Діапазон зміни величини призматичної дії мікропризмового елементу становить від 0,5 до 30,0 призмових діоптрій з дискретним шагом в 1,0 призмову діоптрію в діапазоні 1,0-10,0 діоптрій та з шагом в 2,0 діоптрії в діапазоні 10,0-30,0 призмо Комп’ютерна верстка І.Скворцова 4 вих діоптрій. Геометричні розміри кожної окремої мікропризми (4) визначаються таким чином, щоб витрати світла всередині елементу були мінімальними. Діапазон зміни величини оптичної сили позитивної й негативної рефракційної лінзи є стандартним і становить +/-10 діоптрій з дискретністю 0,25 діоптрії. Приклад. Комбінована мікропризмова лінза створена з рефракційної лінзи діаметром 70 мм оптичною силою 1,0 діоптрію, до увігнутої поверхні якої методом ультразвукового зварювання герметично приєднана пластинка з мікропризмовим рельєфом шагом W=400 мкм та призматичною дією 10,0 призмових діоптрій (ПД) з допуском 0,05 ПД. Мікропризмовий елемент виготовлений з прозорого полікарбонату шляхом нанесення на плоску пластину товщиною 1,5 мм серії заглиблень трикутного профілю з шагом W=400 мкм та глибиною Н=77 мкм. Мікропризмову лінзу комбінованої дії згідно з корисною моделлю використовують шляхом встановлення в окулярну оправу. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюCombined microprysm lens
Автори англійськоюPetrov Viacheslav Vasylovych, Kriuchyn Andrii Andriiovych, Rykov Serhii Oleksandrovych, Serhiienko Mykola Markovych, Antonov Yevhen Yevhenovych, Mellina Viktoriia Borysivna, Shanoilo Semen Mykhailovych, Shevkolenko Maryna Volodymyrivna
Назва патенту російськоюМикропризматическая линза комбинированного действия
Автори російськоюПетров Вячеслав Васильевич, Крючин Андрей Андреевич, Рыков Сергей Александрович, Сергиенко Николай Маркович, Антонов Евгений Евгеньевич, Меллина Виктория Борисовна, Шанойло Семен Михайлович, Шевколенко Марина Владимировна
МПК / Мітки
МПК: A61B 3/08
Мітки: мікропризмова, лінза, дії, комбінованої
