Теплообмінник
Номер патенту: 46758
Опубліковано: 11.01.2010
Автори: Тишкевич Олексій Олександрович, Орел Дмитро Володимирович, Шульга Артем Сергійович
Формула / Реферат
1. Теплообмінник, що містить кожух, який виконаний для прийому потоку першого теплоносія, і ряд перегородок, що мають форму квадрантів, кожна з яких встановлена в кожусі під кутом 30° до площини поперечного перерізу апарата.
2. Теплообмінник за п. 1, який відрізняється тим, що відбиваючі перегородки мають додаткові отвори, діаметр яких менший порівняно з діаметром отворів для труб.
3. Теплообмінник за п. 2, який відрізняється тим, що перегородки жорстко кріпляться (приварюються) до стержня, який має хрестоподібну форму.
4. Теплообмінник за п. 3, який відрізняється тим, що у кромках хрестоподібного стержня є отвори.
5. Теплообмінник за п. 4, який відрізняється тим, що до стінки кожуха приварюються металеві смуги, що слугують направляючими елементами при встановленні вузла перегородок, а також є ребрами жорсткості для стінок кожуха апарата.
Текст

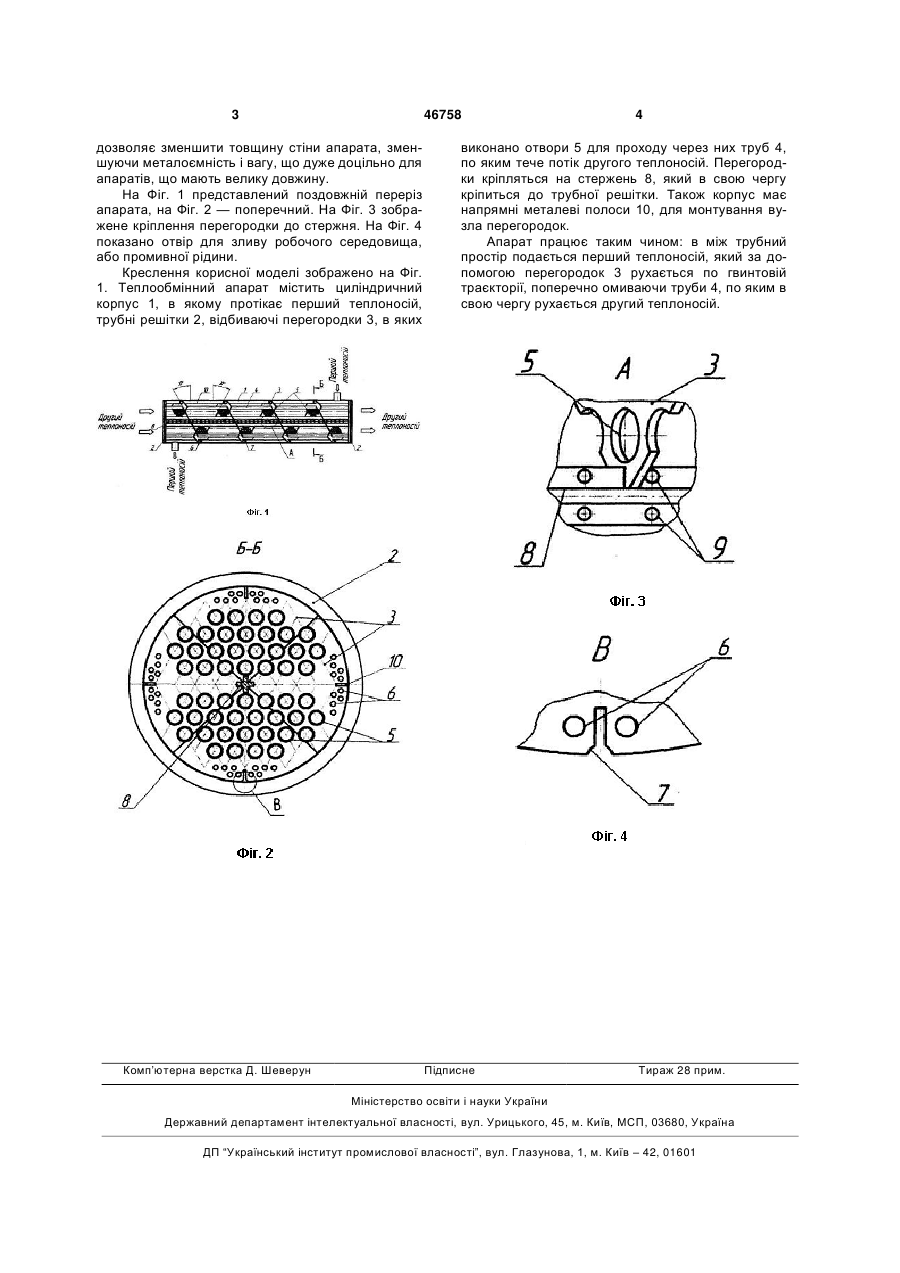

1. Теплообмінник, що містить кожух, який виконаний для прийому потоку першого теплоносія, і ряд перегородок, що мають форму квадрантів, кожна з яких встановлена в кожусі під кутом 30° до площини поперечного перерізу апарата. 3 46758 дозволяє зменшити товщину стіни апарата, зменшуючи металоємність і вагу, що дуже доцільно для апаратів, що мають велику довжину. На Фіг. 1 представлений поздовжній переріз апарата, на Фіг. 2 — поперечний. На Фіг. 3 зображене кріплення перегородки до стержня. На Фіг. 4 показано отвір для зливу робочого середовища, або промивної рідини. Креслення корисної моделі зображено на Фіг. 1. Теплообмінний апарат містить циліндричний корпус 1, в якому протікає перший теплоносій, трубні решітки 2, відбиваючі перегородки 3, в яких Комп’ютерна верстка Д. Шеверун 4 виконано отвори 5 для проходу через них труб 4, по яким тече потік другого теплоносій. Перегородки кріпляться на стержень 8, який в свою чергу кріпиться до трубної решітки. Також корпус має напрямні металеві полоси 10, для монтування вузла перегородок. Апарат працює таким чином: в між трубний простір подається перший теплоносій, який за допомогою перегородок 3 рухається по гвинтовій траєкторії, поперечно омиваючи труби 4, по яким в свою чергу рухається другий теплоносій. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП ―Український інститут промислової власності‖, вул. Глазунова, 1, м. Київ – 42, 01601
