Номер патенту: 46826
Опубліковано: 11.01.2010
Автори: Піпа Борис Федорович, Марченко Анатолій Іванович, Чабан Віталій Васильович
Формула / Реферат
Муфта, що містить з'єднані між собою болтами дві фланцеві півмуфти, одна з яких містить кільцеву виточку з робочою поверхнею, а інша центруючий буртик з робочою поверхнею, встановлений в кільцевій виточці, яка відрізняється тим, що робочі поверхні центруючого буртика та кільцевої виточки виконані конічними з однаковою конусністю та розмірами.
Текст

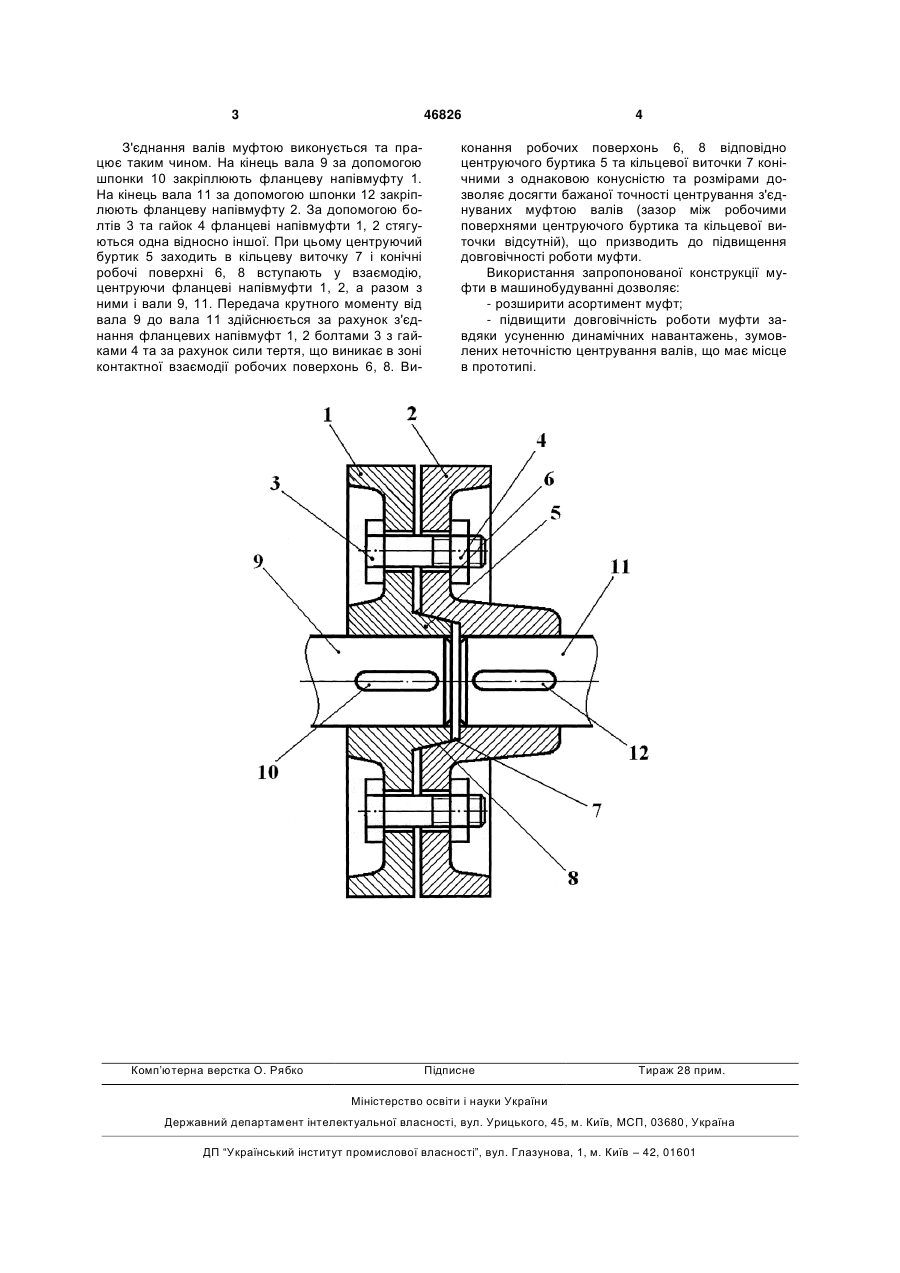

Муфта, що містить з'єднані між собою болтами дві фланцеві півмуфти, одна з яких містить кільцеву виточку з робочою поверхнею, а інша центруючий буртик з робочою поверхнею, встановлений в кільцевій виточці, яка відрізняється тим, що робочі поверхні центруючого буртика та кільцевої виточки виконані конічними з однаковою конусністю та розмірами. (19) (21) u200906626 (22) 24.06.2009 (24) 11.01.2010 (46) 11.01.2010, Бюл.№ 1, 2010 р. (72) ПІПА БОРИС ФЕДОРОВИЧ, МАРЧЕНКО АНАТОЛІЙ ІВАНОВИЧ, ЧАБАН ВІТАЛІЙ ВАСИЛЬОВИЧ (73) КИЇВСЬКИЙ НАЦІОНАЛЬНИЙ УНІВЕРСИТЕТ ТЕХНОЛОГІЙ ТА ДИЗАЙНУ 3 46826 З'єднання валів муфтою виконується та працює таким чином. На кінець вала 9 за допомогою шпонки 10 закріплюють фланцеву напівмуфту 1. На кінець вала 11 за допомогою шпонки 12 закріплюють фланцеву напівмуфту 2. За допомогою болтів 3 та гайок 4 фланцеві напівмуфти 1, 2 стягуються одна відносно іншої. При цьому центруючий буртик 5 заходить в кільцеву виточку 7 і конічні робочі поверхні 6, 8 вступають у взаємодію, центруючи фланцеві напівмуфти 1, 2, а разом з ними і вали 9, 11. Передача крутного моменту від вала 9 до вала 11 здійснюється за рахунок з'єднання фланцевих напівмуфт 1, 2 болтами 3 з гайками 4 та за рахунок сили тертя, що виникає в зоні контактної взаємодії робочих поверхонь 6, 8. Ви Комп’ютерна верстка О. Рябко 4 конання робочих поверхонь 6, 8 відповідно центруючого буртика 5 та кільцевої виточки 7 конічними з однаковою конусністю та розмірами дозволяє досягти бажаної точності центрування з'єднуваних муфтою валів (зазор між робочими поверхнями центруючого буртика та кільцевої виточки відсутній), що призводить до підвищення довговічності роботи муфти. Використання запропонованої конструкції муфти в машинобудуванні дозволяє: - розширити асортимент муфт; - підвищити довговічність роботи муфти завдяки усуненню динамічних навантажень, зумовлених неточністю центрування валів, що має місце в прототипі. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюClutch
Автори англійськоюPipa Borys Fedorovych, Marchenko Anatolii Ivanovych, Chaban Vitalii Vasyliovych
Назва патенту російськоюМуфта
Автори російськоюПипа Борис Федорович, Марченко Анатолий Иванович, Чабан Виталий Васильевич
МПК / Мітки
МПК: F16B 21/00
Мітки: муфта
