Машина для лущення та шліфування зерна

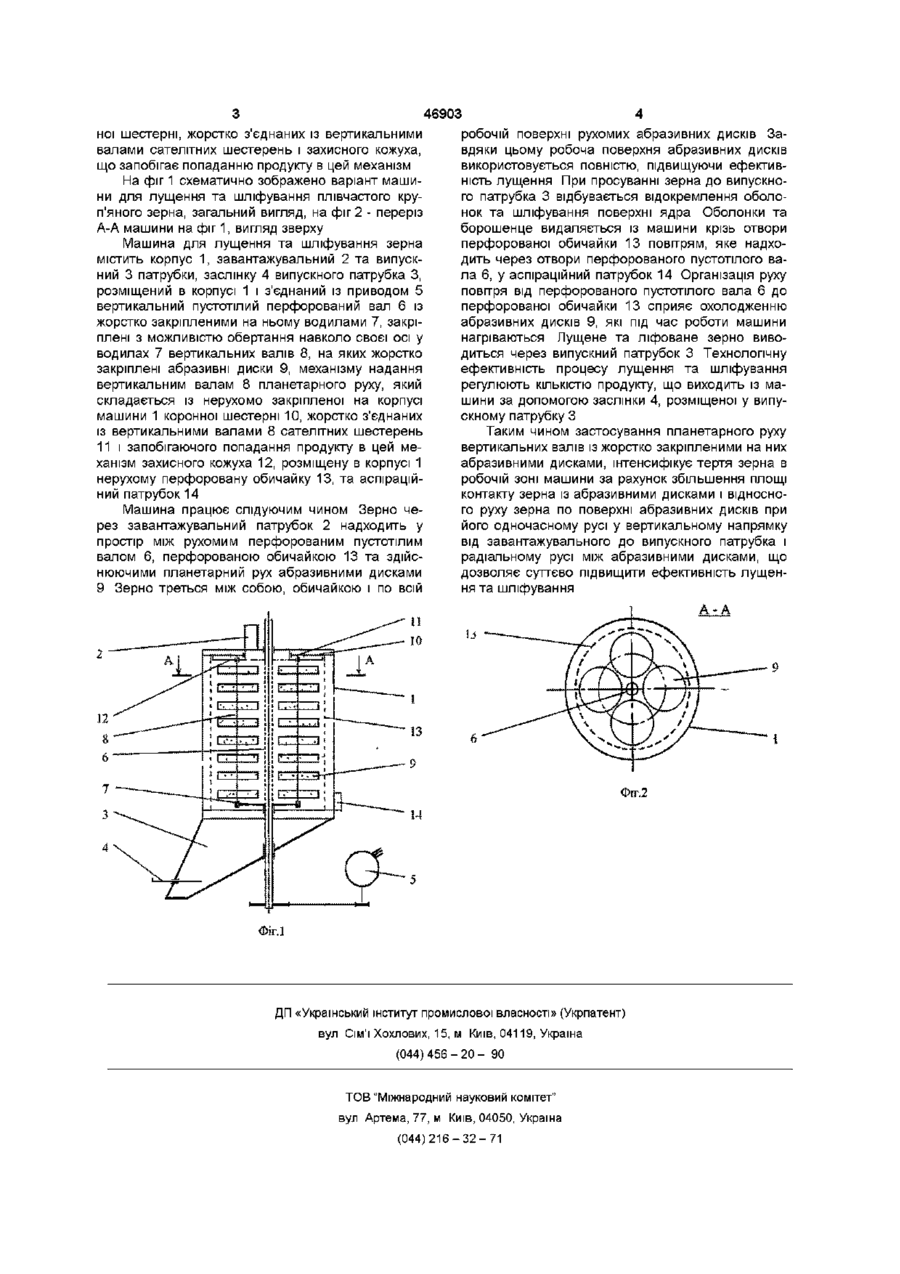

Машина для лущення та шліфування зерна, що містить корпус, розміщений в ньому і з'єднаний із приводом вертикальний пустотілий перфорований вал із закріпленими на ньому абразивними дисками, перфоровану нерухому обичайку, розміщену в корпусі концентрично валу, завантажувальний та випускний патрубки, розміщені ВІДПОВІДНО у верхній та нижній частині корпуса, аспіраційний патрубок, яка відрізняється тим, що абразивні диски жорстко закріплені на вертикальних валах, встановлених на рівних відстанях від пустотілого перфорованого вала і з'єднаних з ним за допомогою водил із можливістю обертання навколо своєї осі, та механізму надання вертикальним валам планетарного руху, який складається із нерухомо закріпленої на корпусі машини коронної шестерні, жорстко з'єднаних із вертикальними валами сателітних шестерень і захисного кожуха, що запобігає попаданню продукту в цей механізм Винахід відноситься до техніки борошномельно-круп'яного виробництва, до машин для лущення та шліфування плівчастого круп'яного зерна, переважно ячменю, при виробництві крупів, комбікормів, ПІДГОТОВЦІ зерна до помолу, і може бути застосована на круп'яних та комбікормових заводах, млинах, в сільському господарстві Відома машина для шліфування плівчастого круп'яного зерна, що містить корпус, розміщений в ньому і з'єднаний із приводом вертикальний вал із жорстко закріпленими на ньому абразивними дисками, перфоровану обичайку, розміщену в корпусі концентричне валу із дисками, приймальний бункер та випускний лоток, розміщені ВІДПОВІДНО у верхній та нижній частині корпуса Зерно надходить в простір між абразивними дисками та перфорованою обичайкою, де піддається тривалому тертю об торці дисків, обичайку і між собою (Соколов А Я Технологическое оборудование предприятий по хранению и переработке зерна -М Колос, 1984, c342pHcXVII-9) Близьким по суті до пропонованого є лущильно-шліфувальна машина для зерна, що містить розміщені в корпусі на вертикальному валу абразивні диски, оточені ситовим циліндром Між дисками встановлені напрямні конуси, на внутрішніх і ЗОВНІШНІХ поверхнях яких закріплені напрямляючі Напрямляючі нахилені відносно площини дисків в напрямку їх обертання на кут тертя зерна об матеріал напрямляючих(Эи №1761258 15 09 92 Бюл №34) Недоліком цієї машини є складна конструкція напрямляючих та низька силова взаємодія між оброблюваним продуктом і робочими органами за рахунок нерівномірності зазорів між робочими органами, що знижує інтенсивність лущення Винаходом ставиться завдання підвищення ефективності лущення та шліфування, спрощення конструкції машини Поставлене винаходом завдання досягається тим, що машина для лущення та шліфування плівчастого круп'яного зерна містить корпус, розміщений в ньому і з'єднаний із приводом вертикальний пустотілий перфорований вал із закріпленими на ньому абразивними дисками, перфоровану нерухому обичайку, розміщену в корпусі концентричне валу, завантажувальний та випускний патрубки, розміщені ВІДПОВІДНО у верхній та нижній частині корпуса, аспіраційний патрубок, відрізняється тим, що абразивні диски жорстко закріплені на вертикальних валах, встановлених на рівних відстанях від пустотілого перфорованого валу і з'єднаними з ним за допомогою водил із можливістю обертання навколо своєї осі, та механізму надання вертикальним валам планетарного руху, який складається із нерухомо закріпленої на корпусі машини корон О со о (О 46903 робочій поверхні рухомих абразивних дисків Заноі шестерні, жорстко з єднаних із вертикальними вдяки цьому робоча поверхня абразивних дисків валами сателітних шестерень і захисного кожуха, використовується повністю, підвищуючи ефективщо запобігає попаданню продукту в цей механізм ність лущення При просуванні зерна до випускноНа фіг 1 схематично зображено варіант машиго патрубка 3 відбувається відокремлення оболони для лущення та шліфування плівчастого крунок та шліфування поверхні ядра Оболонки та п'яного зерна, загальний вигляд, на фіг 2 - переріз борошенце видаляється із машини крізь отвори А-А машини на фіг 1, вигляд зверху перфорованої обичайки 13 повітрям, яке надхоМашина для лущення та шліфування зерна дить через отвори перфорованого пустотілого вамістить корпус 1, завантажувальний 2 та випускла 6, у аспіраційний патрубок 14 Організація руху ний 3 патрубки, заслінку 4 випускного патрубка З, повітря від перфорованого пустотілого вала 6 до розміщений в корпусі 1 і з'єднаний із приводом 5 перфорованої обичайки 13 сприяє охолодженню вертикальний пустотілий перфорований вал 6 із абразивних дисків 9, які під час роботи машини жорстко закріпленими на ньому водилами 7, закрінагріваються Лущене та ліфоване зерно вивоплені з можливістю обертання навколо своєї осі у диться через випускний патрубок 3 Технологічну водилах 7 вертикальних валів 8, на яких жорстко ефективність процесу лущення та шліфування закріплені абразивні диски 9, механізму надання регулюють КІЛЬКІСТЮ продукту, що виходить із мавертикальним валам 8 планетарного руху, який шини за допомогою заслінки 4, розміщеної у випускладається із нерухомо закріпленої на корпусі скному патрубку З машини 1 коронної шестерні 10, жорстко з'єднаних із вертикальними валами 8 сателітних шестерень Таким чином застосування планетарного руху 11 і запобігаючого попадання продукту в цей мевертикальних валів із жорстко закріпленими на них ханізм захисного кожуха 12, розміщену в корпусі 1 абразивними дисками, інтенсифікує тертя зерна в нерухому перфоровану обичайку 13, та аспіраційробочій зоні машини за рахунок збільшення площі ний патрубок 14 контакту зерна із абразивними дисками і відносного руху зерна по поверхні абразивних дисків при Машина працює слідуючим чином Зерно чейого одночасному русі у вертикальному напрямку рез завантажувальний патрубок 2 надходить у від завантажувального до випускного патрубка і простір між рухомим перфорованим пустотілим радіальному русі між абразивними дисками, що валом 6, перфорованою обичайкою 13 та здійсдозволяє суттєво підвищити ефективність лущеннюючими планетарний рух абразивними дисками ня та шліфування 9 Зерно треться між собою, обичайкою і по всій А-А Фіг.2 Фіг.1 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044)456-20- 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
