Різець для подачі багатокомпонентних мастильно-охолоджуючих технологічних середовищ в зону різання

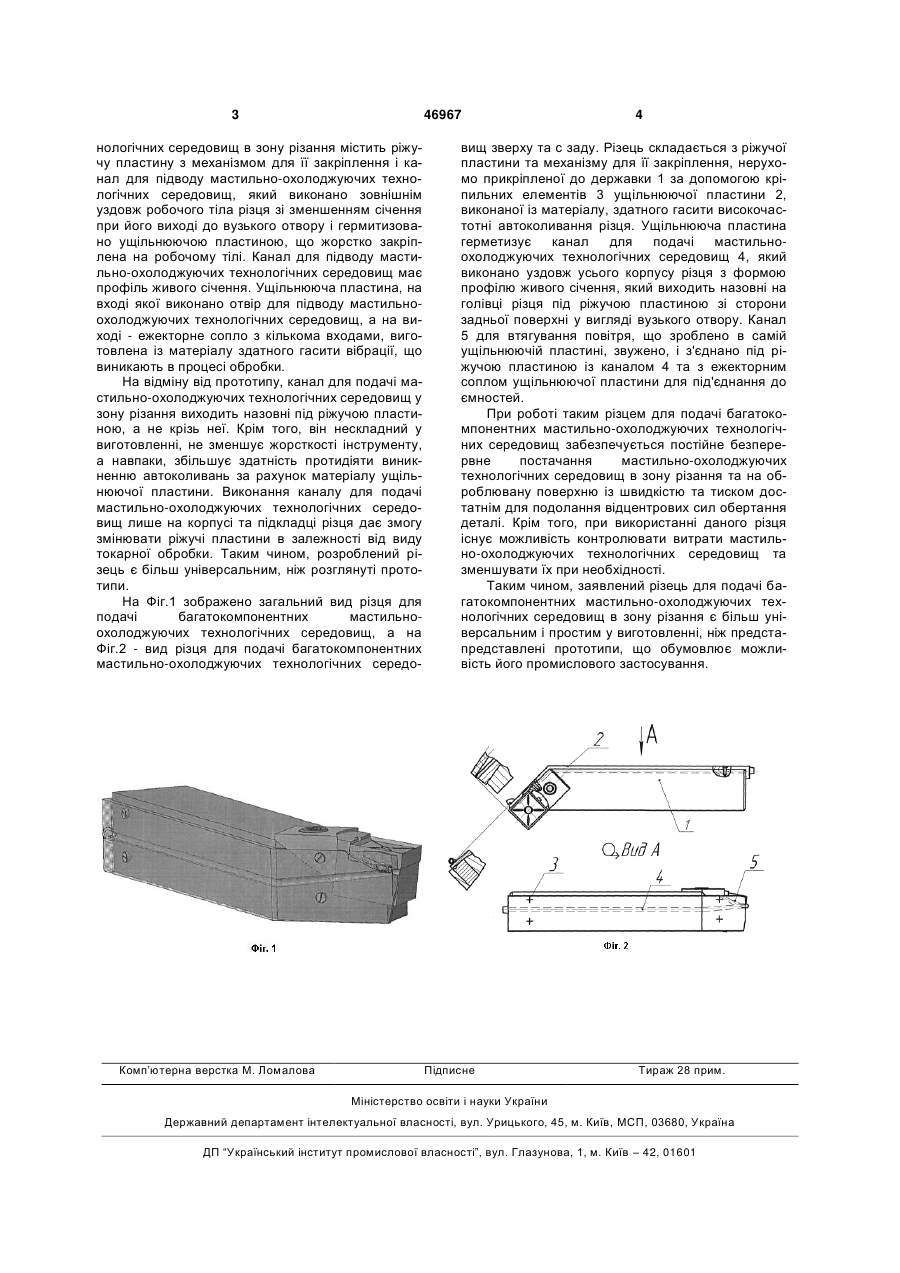

1. Різець для подачі багатокомпонентних мастильно-охолоджуючих технологічних середовищ в зону різання, що містить ріжучу пластину з механізмом для її закріплення і канал для підводу мастильно-охолоджуючих технологічних середовищ, який відрізняється тим, що канал виконано зовнішнім уздовж робочого тіла різця зі зменшенням перерізу при його виході до вузького отвору під ріжучою пластиною і герметизовано ущільнюючою пластиною, жорстко закріпленою на робочому тілі. 3 46967 нологічних середовищ в зону різання містить ріжучу пластину з механізмом для її закріплення і канал для підводу мастильно-охолоджуючих технологічних середовищ, який виконано зовнішнім уздовж робочого тіла різця зі зменшенням січення при його виході до вузького отвору і гермитизовано ущільнюючою пластиною, що жорстко закріплена на робочому тілі. Канал для підводу мастильно-охолоджуючих технологічних середовищ має профіль живого січення. Ущільнююча пластина, на вході якої виконано отвір для підводу мастильноохолоджуючих технологічних середовищ, а на виході - ежекторне сопло з кількома входами, виготовлена із матеріалу здатного гасити вібрації, що виникають в процесі обробки. На відміну від прототипу, канал для подачі мастильно-охолоджуючих технологічних середовищ у зону різання виходить назовні під ріжучою пластиною, а не крізь неї. Крім того, він нескладний у виготовленні, не зменшує жорсткості інструменту, а навпаки, збільшує здатність протидіяти виникненню автоколивань за рахунок матеріалу ущільнюючої пластини. Виконання каналу для подачі мастильно-охолоджуючих технологічних середовищ лише на корпусі та підкладці різця дає змогу змінювати ріжучі пластини в залежності від виду токарної обробки. Таким чином, розроблений різець є більш універсальним, ніж розглянуті прототипи. На Фіг.1 зображено загальний вид різця для подачі багатокомпонентних мастильноохолоджуючих технологічних середовищ, а на Фіг.2 - вид різця для подачі багатокомпонентних мастильно-охолоджуючих технологічних середо Комп’ютерна верстка М. Ломалова 4 вищ зверху та с заду. Різець складається з ріжучої пластини та механізму для її закріплення, нерухомо прикріпленої до державки 1 за допомогою кріпильних елементів 3 ущільнюючої пластини 2, виконаної із матеріалу, здатного гасити високочастотні автоколивання різця. Ущільнююча пластина герметизує канал для подачі мастильноохолоджуючих технологічних середовищ 4, який виконано уздовж усього корпусу різця з формою профілю живого січення, який виходить назовні на голівці різця під ріжучою пластиною зі сторони задньої поверхні у вигляді вузького отвору. Канал 5 для втягування повітря, що зроблено в самій ущільнюючій пластині, звужено, і з'єднано під ріжучою пластиною із каналом 4 та з ежекторним соплом ущільнюючої пластини для під'єднання до ємностей. При роботі таким різцем для подачі багатокомпонентних мастильно-охолоджуючих технологічних середовищ забезпечується постійне безперервне постачання мастильно-охолоджуючих технологічних середовищ в зону різання та на оброблювану поверхню із швидкістю та тиском достатнім для подолання відцентрових сил обертання деталі. Крім того, при використанні даного різця існує можливість контролювати витрати мастильно-охолоджуючих технологічних середовищ та зменшувати їх при необхідності. Таким чином, заявлений різець для подачі багатокомпонентних мастильно-охолоджуючих технологічних середовищ в зону різання є більш універсальним і простим у виготовленні, ніж предстапредставлені прототипи, що обумовлює можливість його промислового застосування. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
