Напівпружна призматична шпонка
Номер патенту: 47272
Опубліковано: 25.01.2010
Автори: Стрілець Володимир Миколайович, Стрілець Олег Романович, Малащенко Володимир Олександрович
Формула / Реферат
Напівпружна призматична шпонка з отворами у вигляді півкруга з трикутником зі сторони торців вздовж осі симетрії, яка відрізняється тим, що зі сторони торців вздовж осі симетрії виконані два і більше окремі кругові отвори з діаметрами d1, d2, d3, ..., dn, причому d1>d2, d2>d3, ..., dn-1>dn.
Текст

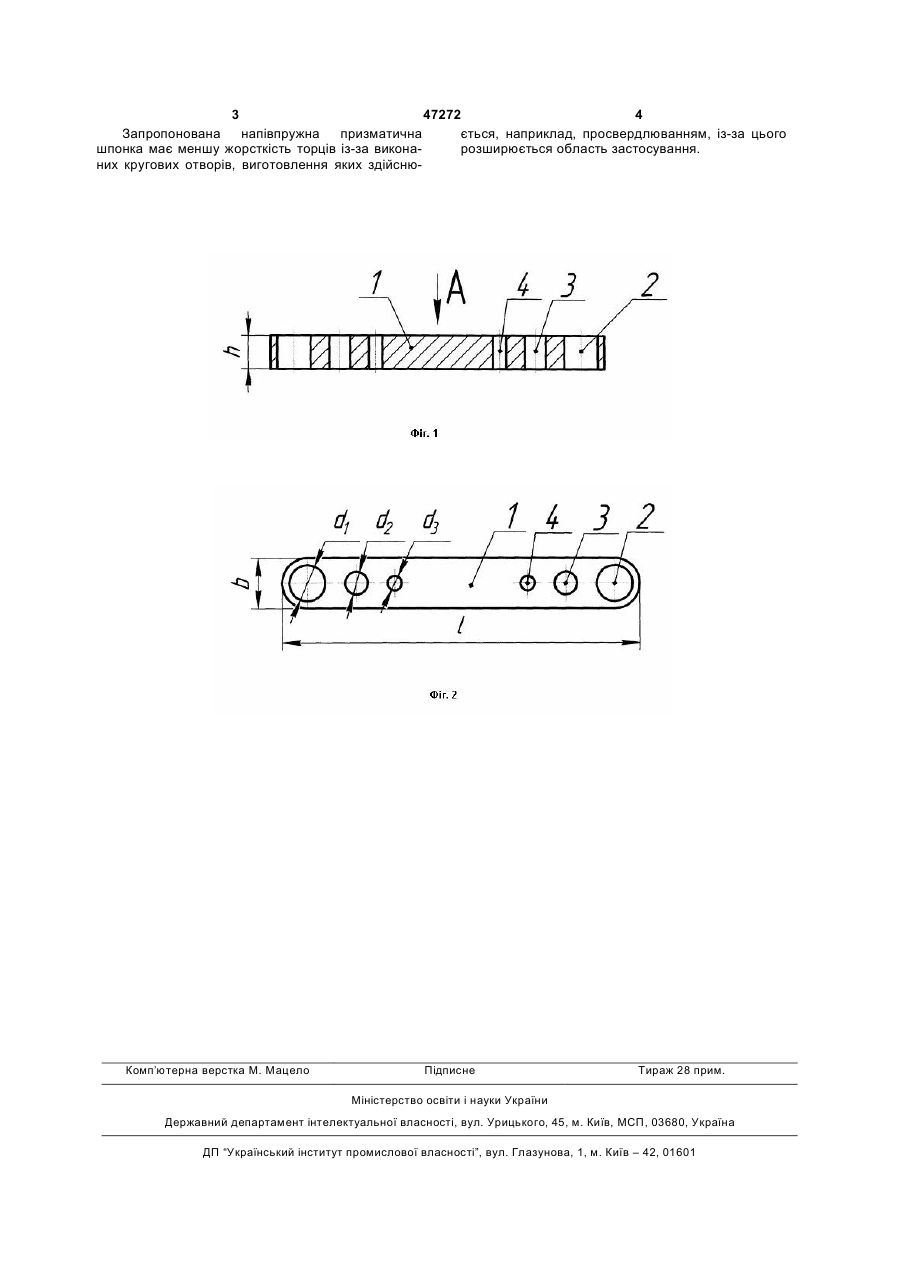

Напівпружна призматична шпонка з отворами у вигляді півкруга з трикутником зі сторони торців вздовж осі симетрії, яка відрізняється тим, що зі сторони торців вздовж осі симетрії виконані два і більше окремі кругові отвори з діаметрами d1, d2, d3, ..., dn, причому d1>d2, d2>d3, ..., dn-1>dn. (19) (21) u200907619 (22) 20.07.2009 (24) 25.01.2010 (46) 25.01.2010, Бюл.№ 2, 2010 р. (72) МАЛАЩЕНКО ВОЛОДИМИР ОЛЕКСАНДРОВИЧ, СТРІЛЕЦЬ ОЛЕГ РОМАНОВИЧ, СТРІЛЕЦЬ ВОЛОДИМИР МИКОЛАЙОВИЧ 3 47272 4 Запропонована напівпружна призматична ється, наприклад, просвердлюванням, із-за цього шпонка має меншу жорсткість торців із-за виконарозширюється область застосування. них кругових отворів, виготовлення яких здійсню Комп’ютерна верстка М. Мацело Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюSemi-elastic prismatic key
Автори англійськоюMalaschenko Volodymyr Oleksandrovych, Strilets Oleh Romanovych, Strilets Volodymyr Mykolaiovych
Назва патенту російськоюПолуупругая призматическая шпонка
Автори російськоюМалащенко Владимир Александрович, Стрилец Олег Романович, Стрилец Владимир Николаевич
МПК / Мітки
МПК: F16B 3/00
Мітки: шпонка, напівпружна, призматична
