Шпонка

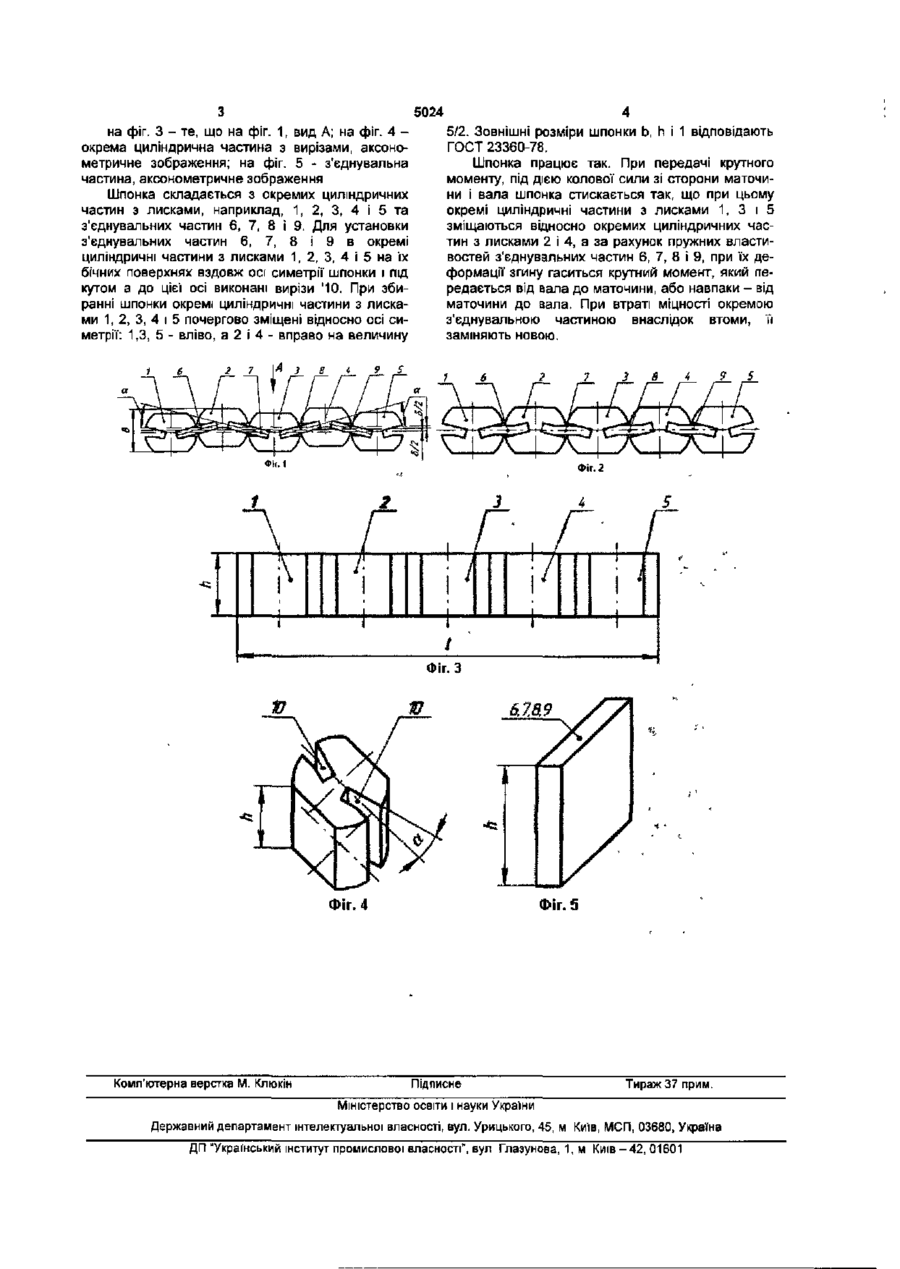

Шпонка, що містить комплект окремих циліндричних частин із лисками й вирізами з двох сторін уздовж і паралельно осі симетрії шпонки та з'єднувальних частин, яка відрізняється тим, що згадані вирізи в окремих циліндричних частинах із лисками виконані під кутом до осі симетрії шпонки так, що при збиранні шпонки, установленні з'єднувальних частин, окремі циліндричні частини з лисками зміщені відносно осі симетрії шпонки почергово, наприклад, зміщення вліво для першої окремої циліндричної частини, зміщення вправо для другої окремої циліндричної частини, зміщення вліво для третьої окремої циліндричної частини, зміщення вправо для четвертої окремої циліндричної частини і т.д. Корисна модель відноситься до загального машинобудування і може бути використана у з'єднаннях типу вал-маточина та інших, які працюють в умовах динамічного навантаження. Відома шпонка (див. ДП України №59206 A, F 15В 3/00), яка виконана у вигляді комплекту із трьох і більше окремих частин і з'єднувальної планки, причому в кожній окремій частині виконаний паз по лінії зміщеній відносно осі симетрії по черзі - зміщення вправо для першої* окремої частини, зміщення вліво для другої' окремої частини, зміщення вправо для третьої окремої частини, зміщення вліво для четвертої окремої частини і т д,, для установки згаданої з'єднувальної планки Основний недолік відомої шпонки є те, що при передачі реверсивного крутного моменту з'єднувальна планка через втомні напруження швидко руйнується і для продовження роботи шпонки цю з'єднувальну планку необхідно замінити новою, а це приводить до матеріальних затрат. Відома шпонка (див ДП України №59713 A, F 16 В 3/00) найбільш близька до запропонованої корисної' моделі, яка виконана у вигляді комплекту окремих циліндричних частин з лисками з'єднаних між собою з'єднувальними частинами, причому для цього по осі симетрії і паралельно їй у циліндричних частинах з лисками виконані вирізи для установки з'єднувальних частин. Основний недолік такої шпонки є те, що її пружні властивості недостатні і реверсивний крут ний момент від вала до маточини, або навпаки, передається ударно, що приводить до передчасного зносу деталей з'єднання, а значить зменшується його надійність і довговічність. В основу корисної моделі поставлена задача підвищення надійності та довговічності шпонки в умовах динамічного навантаження за рахунок збільшення її пружних властивостей. Технічний результат досягається тим, що у шпонці у вигляді комплекту окремих циліндричних частин з лисками з вирізами в окремих циліндричних частинах з двох сторін вздовж і паралельно осі симетрії' шпонки для установки з'єднувальних частин , вирізи виконані під кутом до осі симетрії так, що при установці з'єднувальних частин окремі циліндричні частини з лисками зміщені відносно осі симетрії почергово, наприклад, зміщення вліво для першої окремої циліндричної частини, зміщення вправо для другої' окремої циліндричної частини, зміщення вліво для третьої окремої циліндричної частини, зміщення вправо для четвертої циліндричної окремої' частини і т.д. Така шпонка, де в окремих циліндричних частинах з лисками виконані вирізи під кутом до осі симетрії для установки з'єднувальних частин, причому циліндричні частини зміщені по черзі то вліво, то вправо має більші пружні властивості, а як наслідок , вищу надійність і довговічність На фіг. 1 - зображена шпонка, загальний вигляд, стан деталей до навантаження; на фіг 2 - те, що на фіг. 1, стан деталей після навантаження; CM о 5024 на фіг. З - те, що на фіг. 1, вид А; на фіг. 4 окрема циліндрична частина з вирізами, аксонометричне зображення; на фіг. 5 * з'єднувальна частина, аксонометричне зображення Шпонка складається з окремих циліндричних частин з лисками, наприклад, 1, 2, 3, 4 І 5 та з'єднувальних частин 6, 7, 8 і 9. Для установки з'єднувальних частин 6, 7, 8 і 9 в окремі циліндричні частини з лисками 1, 2, 3, 4 і 5 на їх бічних поверхнях вздовж осі симетрії шпонки і під кутом а до цієї осі виконані вирізи '10. При збиранні шпонки окремі циліндричні частини з лисками 1, 2, 3, 4 і 5 почергово зміщені відносно осі симетрії: 1,3, 5 - вліво, а 2 і 4 - вправо на величину 1 6 2 7 И З А. < 9 4 5/2. Зовнішні розміри шпонки b, h і 1 відповідають ГОСТ 23360-78. Шпонка працює так. При передачі крутного моменту, під дією колової сили зі сторони маточини і вала шпонка стискається так, що при цьому окремі циліндричні частини з лисками 1, 3 і 5 зміщаються відносно окремих циліндричних частин з лисками 2 І 4, а за рахунок пружних властивостей з'єднувальних частин 6, 7, 8 і 9, при їх деформації згину гаситься крутний момент, який передається від вала до маточини, або навпаки - від маточини до вала. При втраті міцності окремою з'єднувальною частиною внаслідок втоми, її заміняють новою. 5 2 7 3 8 і 9 Фіг. З 6,7.8,9 Фіг. S Фіг. 4 Комп'ютерна верстка М. Клюкін Підписне Тираж 37 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул Глазунова, 1,м Киів-42, 01601 5
