Шпонка

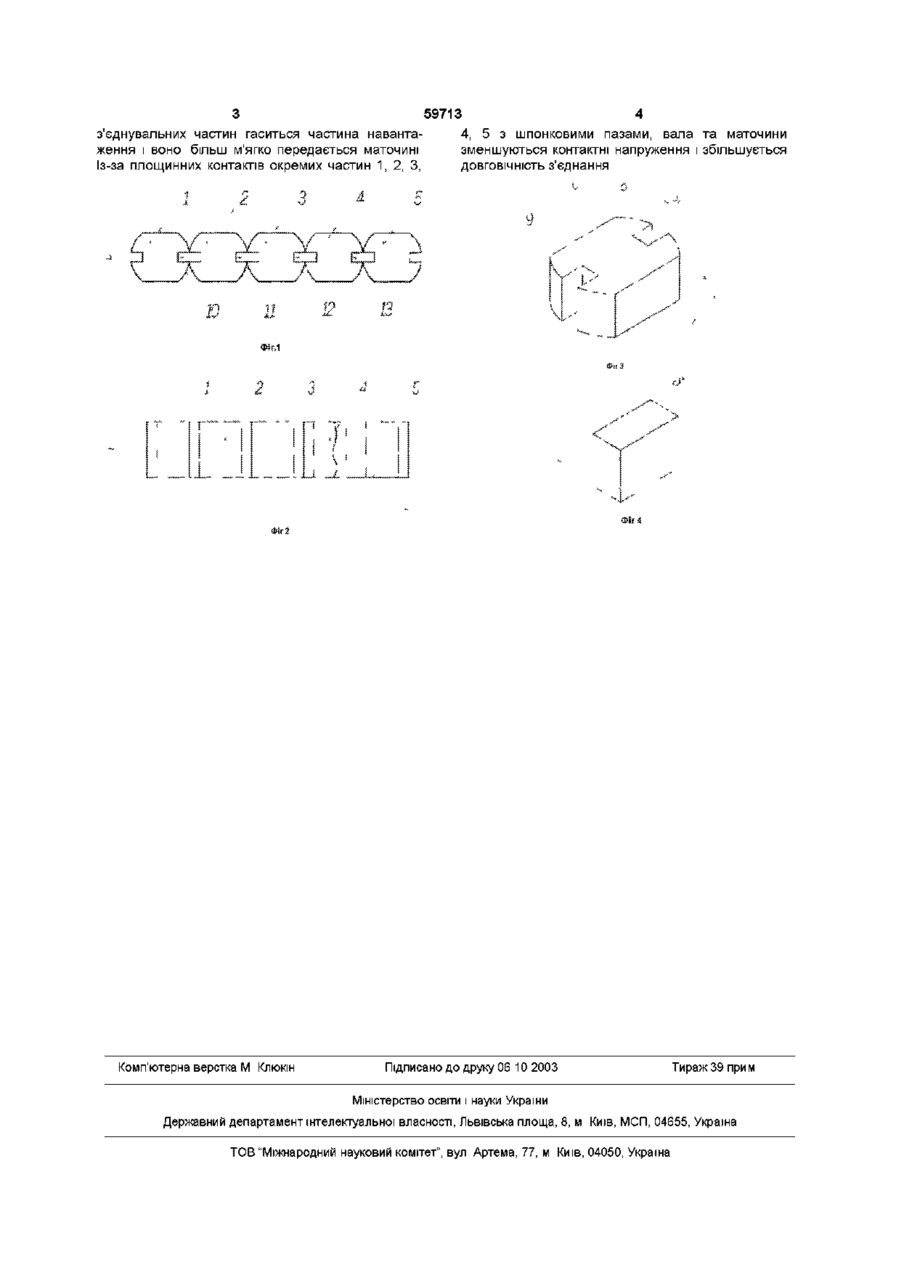

Шпонка у вигляді комплекту окремих циліндричних частин, встановлених перпендикулярно до дна шпонкового паза, яка відрізняється тим, що окремі циліндричні частини з'єднані між собою з'єднувальними частинами, причому кожна окрема циліндрична частина має лиски з двох сторін, паралельні повздовжній осі симетрії шпонки, а по осі симетрії з двох протилежних сторін виконані вирізи для установки з'єднувальних частин, товщина з'єднувальних частин трохи більша за ширину вирізів Винахід відноситься до загального машинобудування і може бути використаний в з'єднаннях типу вал-маточина та інших, які працюють в умовах динамічного навантаження Відома шпонка (див AC SU № 1199992А, F16 ВЗ/00) найбільш близька до запропонованого винаходу, яка виконана у вигляді комплекту циліндричних частин встановленого перпендикулярно до дна шпонкового паза, крайні частини мають кільцеві проточки для установки фіксаторів Основний недолік такої шпонки є те, що циліндричні частини не мають пружного зв'язку між собою і тому шпонка не має пружних властивостей, крутний момент від вала до маточини, або навпаки передається ударно, що негативно впливає на ДОВГОВІЧНІСТЬ деталей з'єднання Крім того, ЛІНІЙНИЙ контакт циліндричних частин з боковими сторонами пазів вала і маточини, із-за великих контактних напружень призводить до руйнування цих поверхонь пазів вала і маточини Задача винаходу - збільшення пружності шпонки і зменшення контактних напружень Технічний результат досягається тим, що шпонка у вигляді комплекту окремих циліндричних частин виконана так, що окремі циліндричні частини з'єднані між собою з' єднувальними частинами, причому кожна циліндрична частина має лиски з двох сторін паралельні поздовжній осі симетрії шпонки, а по осі симетрії з двох протилежних сторін виконані вирізи для установки зєднувальних частин, товщина зєднувальних частин трохи більша за ширину вирізів Така шпонка, де окремі циліндричні частини виконані з лисками і з'єднані між собою з'єднувальними частинами має більші пружні властивості та менші контактні напруження На фіг 1 - зображена шпонка, загальний вигляд, на фіг 2 - те що на фіг 1 вид А, на фіг 3 зображення циліндричної частини в аксонометрії, на фіг 4 зображення з'єднувальних частин в аксонометрії Шпонка складається з окремих циліндричних частин, наприклад, 1, 2, 3, 4, 5 з лисками 6 і 7 і вирізами 8 і 9 та з'єднувальних частин, наприклад, 10, 11, 12, 13 Товщина S з'єднувальних частин 10, 11, 12, 13 трохи більша за ширину b-і, вирізів 8 і 9 циліндричних частин 1, 2, 3, 4, 5 ЗОВНІШНІ розміри шпонки b, h і І відповідають ГОСТ 2336078 Шпонка працює так При передачі крутного моменту вал, деформуючись закручюється на певний кут, який поширюється до маточини з'єднаної з цим валом Завдяки тому, що шпонка виконана складеною з окремих циліндричних частин 1, 2, 3, 4, 5 з лисками 6 і 7 та вирізами 8 і 9, з'єднаних між собою з'єднувальними частинами 10, 11, 12, 13 кут закручювання вала поширюється у підматочину з'єднання Через зміщення окремих частин шпонки і пружну деформацію СО 1 Ю З 59713 4 з'єднувальних частин гаситься частина наванта4, 5 з шпонковими пазами, вала та маточини ження і воно більш м'ягко передається маточині зменшуються контактні напруження і збільшується Із-за площинних контактів окремих частин 1, 2, З, ДОВГОВІЧНІСТЬ з'єднання Комп'ютерна верстка М Клюкш Підписано до друку 06 10 2003 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
