Напівпружна призматична шпонка
Номер патенту: 47279
Опубліковано: 25.01.2010
Автори: Стрілець Олег Романович, Стрілець Володимир Миколайович, Малащенко Володимир Олександрович
Формула / Реферат
Напівпружна призматична шпонка, що містить виконані на торцях поздовжні розрізи під кутом до поздовжньої лінії симетрії, яка відрізняється тим, що зі сторони торців вздовж осі симетрії виконані прорізи у вигляді рівнобедреного трикутника з основою на торці і з вершиною до середини довжини.
Текст

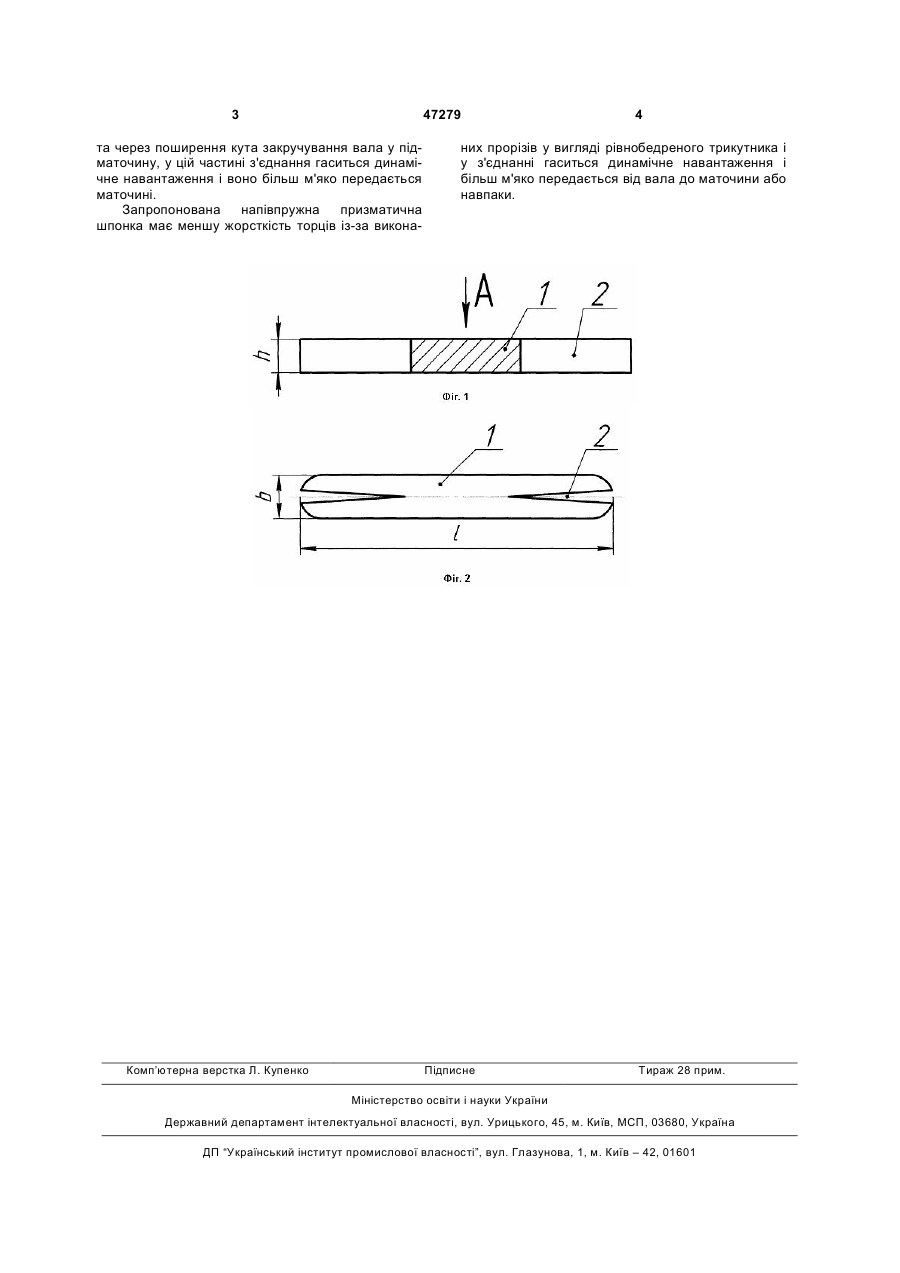

Напівпружна призматична шпонка, що містить виконані на торцях поздовжні розрізи під кутом до поздовжньої лінії симетрії, яка відрізняється тим, що зі сторони торців вздовж осі симетрії виконані прорізи у вигляді рівнобедреного трикутника з основою на торці і з вершиною до середини довжини. (19) (21) u200907719 (22) 22.07.2009 (24) 25.01.2010 (46) 25.01.2010, Бюл.№ 2, 2010 р. (72) МАЛАЩЕНКО ВОЛОДИМИР ОЛЕКСАНДРОВИЧ, СТРІЛЕЦЬ ОЛЕГ РОМАНОВИЧ, СТРІЛЕЦЬ ВОЛОДИМИР МИКОЛАЙОВИЧ (73) НАЦІОНАЛЬНИЙ УНІВЕРСИТЕТ ВОДНОГО ГОСПОДАРСТВА ТА ПРИРОДОКОРИСТУВАННЯ 3 47279 та через поширення кута закручування вала у підматочину, у цій частині з'єднання гаситься динамічне навантаження і воно більш м'яко передається маточині. Запропонована напівпружна призматична шпонка має меншу жорсткість торців із-за викона Комп’ютерна верстка Л. Купенко 4 них прорізів у вигляді рівнобедреного трикутника і у з'єднанні гаситься динамічне навантаження і більш м'яко передається від вала до маточини або навпаки. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюSemi-elastic prismatic key
Автори англійськоюMalaschenko Volodymyr Oleksandrovych, Strilets Oleh Romanovych, Strilets Volodymyr Mykolaiovych
Назва патенту російськоюПолуупругая призматическая шпонка
Автори російськоюМалащенко Владимир Александрович, Стрилец Олег Романович, Стрилец Владимир Николаевич
МПК / Мітки
МПК: F16B 3/00
Мітки: напівпружна, призматична, шпонка
Код посилання
<a href="https://ua.patents.su/2-47279-napivpruzhna-prizmatichna-shponka.html" target="_blank" rel="follow" title="База патентів України">Напівпружна призматична шпонка</a>
Напівпружна призматична шпонка
Номер патенту: 47272
Опубліковано: 25.01.2010
Автори: Стрілець Володимир Миколайович, Малащенко Володимир Олександрович, Стрілець Олег Романович
МПК: F16B 3/00
Мітки: шпонка, напівпружна, призматична
Формула / Реферат:
Напівпружна призматична шпонка з отворами у вигляді півкруга з трикутником зі сторони торців вздовж осі симетрії, яка відрізняється тим, що зі сторони торців вздовж осі симетрії виконані два і більше окремі кругові отвори з діаметрами d1, d2, d3, ..., dn, причому d1>d2, d2>d3, ..., dn-1>dn.
Напівпружна призматична шпонка
Номер патенту: 47273
Опубліковано: 25.01.2010
Автори: Малащенко Володимир Олександрович, Стрілець Володимир Миколайович, Стрілець Олег Романович
МПК: F16B 3/00
Мітки: призматична, напівпружна, шпонка
Формула / Реферат:
Напівпружна призматична шпонка з отворами у вигляді півкруга з трикутником зі сторони торців вздовж осі симетрії, яка відрізняється тим, що зі сторони торців вздовж осі симетрії виконані два і більше окремі кругові отвори з діаметрами d1, d2, d3, ..., dn, з'єднані між собою прорізом по осі симетрії, причому d1>d2, d2>d3, .... dn-1>dn.
Шпонка
Номер патенту: 5024
Опубліковано: 15.02.2005
Автори: Стрілець Олег Романович, Кідрук Максим Іванович, Стрілець Володимир Миколайович
МПК: F16B 3/00
Мітки: шпонка
Формула / Реферат:
Шпонка, що містить комплект окремих циліндричних частин із лисками й вирізами з двох сторін уздовж і паралельно осі симетрії шпонки та з'єднувальних частин, яка відрізняється тим, що згадані вирізи в окремих циліндричних частинах із лисками виконані під кутом до осі симетрії шпонки так, що при збиранні шпонки, установленні з'єднувальних частин, окремі циліндричні частини з лисками зміщені відносно осі симетрії шпонки почергово, наприклад,...
Шпонка
Номер патенту: 59713
Опубліковано: 15.09.2003
Автори: Стрілець Володимир Миколайович, Костюк Олександр Павлович, Хрипун Олег Романович, Годованюк Олександр Федорович
МПК: F16B 3/00
Мітки: шпонка
Формула / Реферат:
Шпонка у вигляді комплекту окремих циліндричних частин, встановлених перпендикулярно до дна шпонкового паза, яка відрізняється тим, що окремі циліндричні частини з‘єднані між собою з‘єднувальними частинами, причому кожна окрема циліндрична частина має лиски з двох сторін, паралельні повздовжній осі симетрії шпонки, а по осі симетрії з двох протилежних сторін виконані вирізи для установки з‘єднувальних частин, товщина з‘єднувальних частин...
Шліцьове з`єднання
Номер патенту: 47265
Опубліковано: 25.01.2010
Автори: Стрілець Володимир Миколайович, Стрілець Олег Романович, Малащенко Володимир Олександрович
МПК: F16B 3/00
Формула / Реферат:
Шліцьове з'єднання, що містить вал і маточину, з'єднані шліцами, яке відрізняється тим, що вздовж шліців по осі симетрії їх поперечних перерізів виконані прорізи у вигляді, наприклад, рівнобедрених трикутників з вершинами до основи шліців.
