Спосіб виготовлення обтічника зі змінною відносною діелектричною проникністю стінки з заповнювачем з керамічних матеріалів
Номер патенту: 47391
Опубліковано: 25.01.2010
Автори: Коломійцев Олексій Володимирович, Чепіга Валерій Миколайович, Місайлов Віталій Леонідович, Смірнов Олег Леонідович, Кукобко Сергій Вікторович, Батурін Олег Володимирович, Рябоконь Євген Олександрович, Ставицький Олег Миколайович
Формула / Реферат
Спосіб виготовлення обтічника зі змінною відносною діелектричною проникністю стінки з заповнювачем з керамічних матеріалів, який відрізняється тим, що як заповнювач використовуються керамічні стільники заданої форми, які виготовляються з матеріалів, що мають різні відносні діелектричні проникності, які розташовуються на поверхні внутрішньої обшивки відповідно до кута сканування антенної системи і відносної діелектричної проникності матеріалу, з якого їх виготовлено, та скріплюються (склеюються, зварюються тощо) з внутрішньою обшивкою та між собою, причому відносні діелектричні проникності матеріалу стільників, в залежності від кутів сканування антенної системи, добираються таким чином, що забезпечують максимальний коефіцієнт проходження енергії або мінімум кутових помилок пеленга у всьому діапазоні кутів сканування, виготовлення зовнішньої обшивки обтічника проводиться шляхом намотки склотканини, просоченої з'єднувачем на основі синтетичних смол зверху керамічних стільників.
Текст

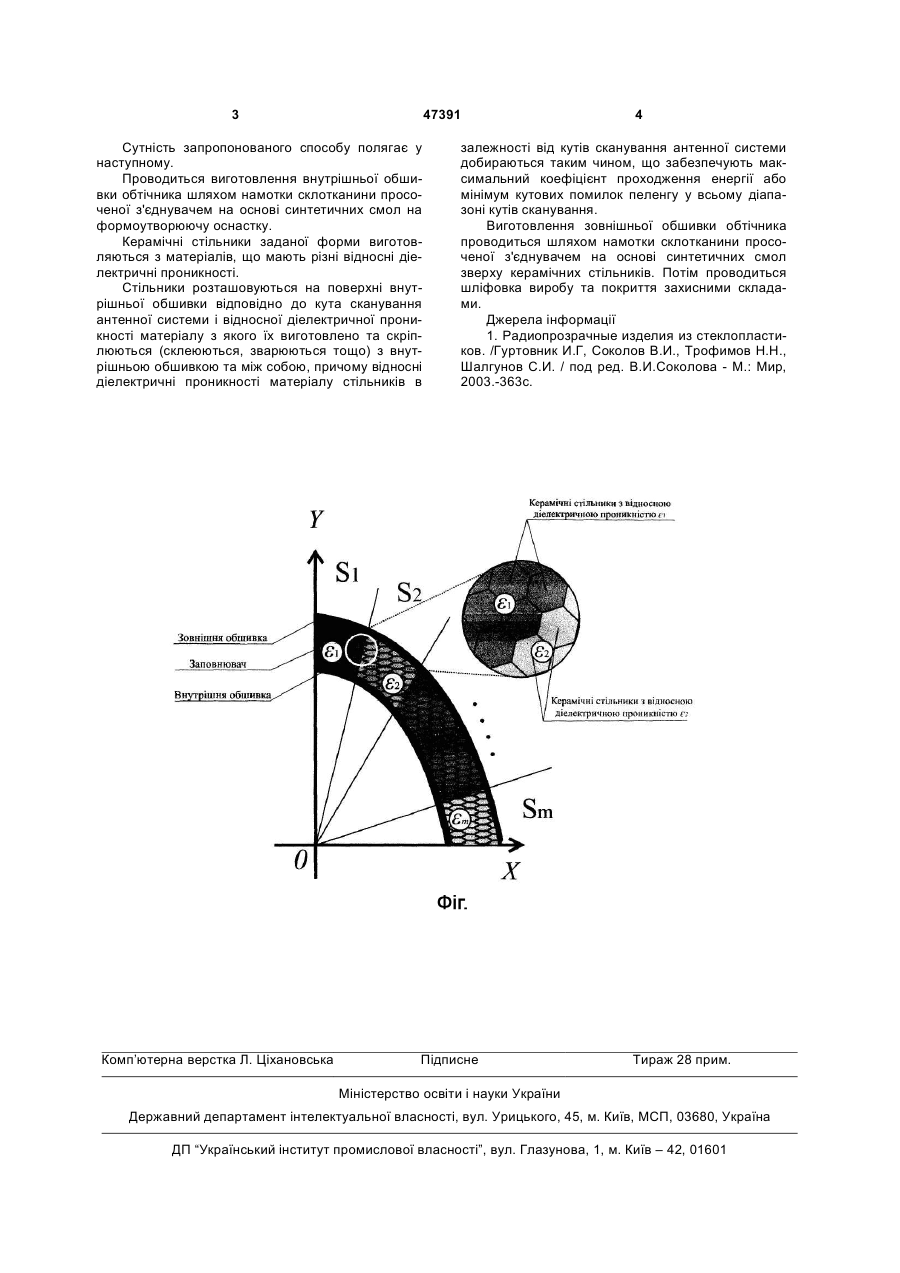

Спосіб виготовлення обтічника зі змінною відносною діелектричною проникністю стінки з заповнювачем з керамічних матеріалів, який відрізняється тим, що як заповнювач використовуються керамічні стільники заданої форми, які виготовля 3 47391 Сутність запропонованого способу полягає у наступному. Проводиться виготовлення внутрішньої обшивки обтічника шляхом намотки склотканини просоченої з'єднувачем на основі синтетичних смол на формоутворюючу оснастку. Керамічні стільники заданої форми виготовляються з матеріалів, що мають різні відносні діелектричні проникності. Стільники розташовуються на поверхні внутрішньої обшивки відповідно до кута сканування антенної системи і відносної діелектричної проникності матеріалу з якого їх виготовлено та скріплюються (склеюються, зварюються тощо) з внутрішньою обшивкою та між собою, причому відносні діелектричні проникності матеріалу стільників в Комп’ютерна верстка Л. Ціхановська 4 залежності від кутів сканування антенної системи добираються таким чином, що забезпечують максимальний коефіцієнт проходження енергії або мінімум кутових помилок пеленгу у всьому діапазоні кутів сканування. Виготовлення зовнішньої обшивки обтічника проводиться шляхом намотки склотканини просоченої з'єднувачем на основі синтетичних смол зверху керамічних стільників. Потім проводиться шліфовка виробу та покриття захисними складами. Джерела інформації 1. Радиопрозрачные изделия из стеклопластиков. /Гуртовник И.Г, Соколов В.И., Трофимов Н.Н., Шалгунов С.И. / под ред. В.И.Соколова - М.: Мир, 2003.-363с. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюMethod for manufacturing a radome having variable relative dielectric capacitivity of a wall filled with ceramic materials
Автори англійськоюRiabokon Yevhen Oleksandrovych, Kukobko Serhii Viktorovych, Misailov Vitalii Leonidovych, Smirnov Oleh Leonidovych, Baturin Oleh Volodymyrovych, Kolomiitsev Oleksii Volodymyrovych, Stavytskyi Oleh Mykolaiovych, Chepiha Valerii Mykolaiovych
Назва патенту російськоюСпособ изготовления обтекателя с переменной относительной диэлектрической проницаемостью стенки с наполнителем из керамических материалов
Автори російськоюРябоконь Евгений Александрович, Кукобко Сергей Викторович, Мисайлов Виталий Леонидович, Смирнов Олег Леонидович, Батурин Олег Владимирович, Коломийцев Алексей Владимирович, Ставицкий Олег Николаевич, Чепига Валерий Николаевич
МПК / Мітки
МПК: H01Q 1/42
Мітки: обтічника, стінки, спосіб, проникністю, діелектричною, відносною, виготовлення, матеріалів, змінною, керамічних, заповнювачем
