Пилоприбиральний насадок

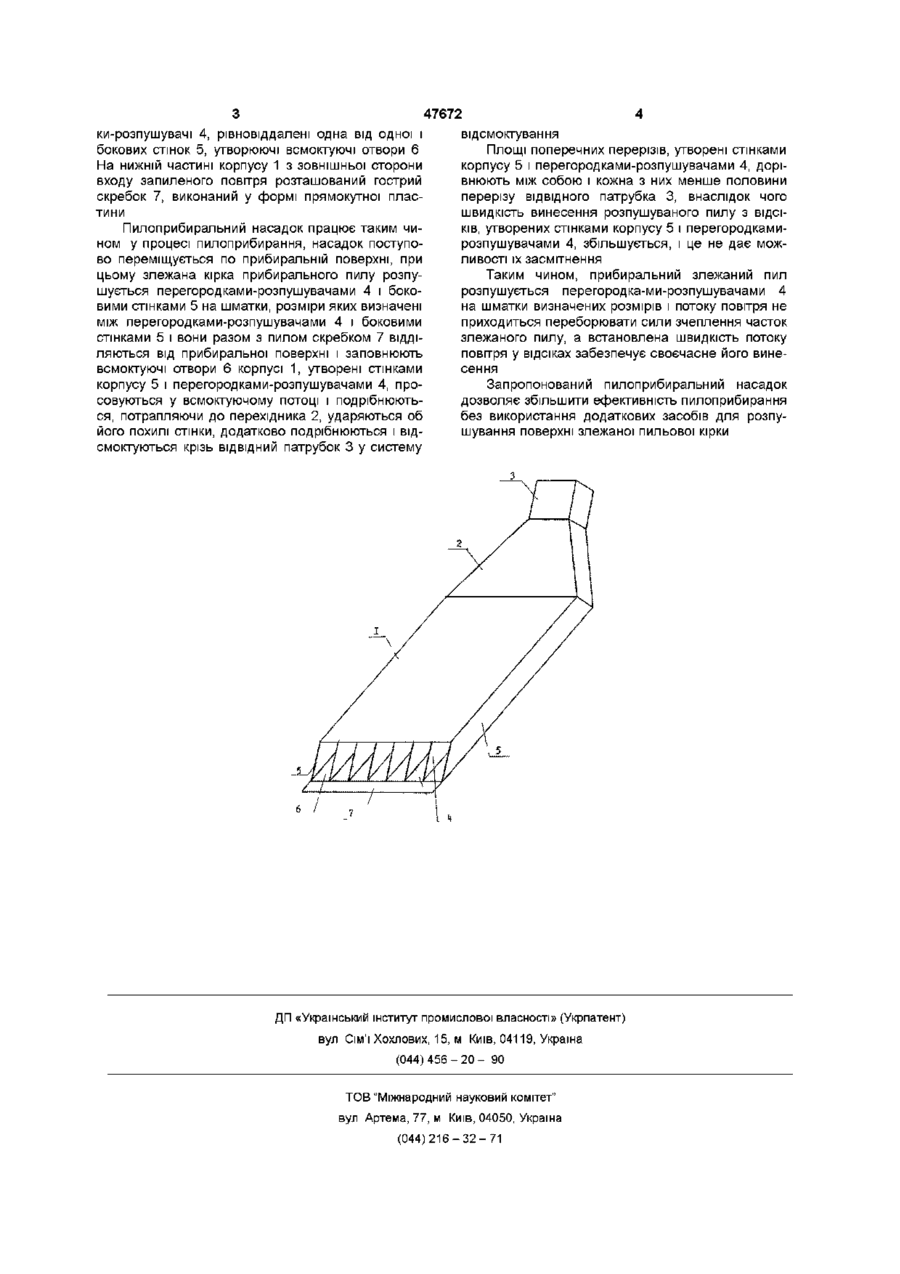

1 Пилоприбиральний насадок, який має корпус з гострим скребком, розташованим на нижній його частині з зовнішньої сторони входу запиленого повітря, перехідник, виконаний у формі зрізаної піраміди, який більшою основою з'єднаний з корпусом, ВІДВІДНИЙ патрубок, з'єднаний з меншою основою перехідника і з системою відсмоктування, який відрізняється тим, що перегород кирозпушувачі розташовані всередині корпуса перпендикулярно нижній його частині по всій його довжині і рівновіддалені одна від одної і бокових стінок 2 Пилоприбиральний насадок за п 1, який відрізняється тим, що площі поперечних перерізів, утворені стінками корпусу і перегород камирозпушувачами, рівні між собою і кожна з них менша половини перерізу ВІДВІДНОГО патрубка Пилоприбиральний насадок відноситься до конструктивних елементів пилососних установок і може бути використаний у прничовидобувній, металургійній та інших галузях народного господарства Відомий пилоприбиральний насадок, який має трапецієподібний корпус, менша основа якого за допомогою патрубка з'єднана з системою відсмоктування, а більша основа має гострий скребок для взаємодії з оброблюваною поверхнею і має всмоктуючу щілину, причому скребок має отвори, кожен з яких має форму зрізаного конусу, менша основа якого спрямована в напрямку всмоктуючої щілини (АС СРСР№ 1546079 АІ) Недоліком цього насадка є те, що під час роботи відбувається засмічення отворів скребка шматками нерозпухованого пилу Найбільш близьким за технічним рішенням, обраним як прототип є пилоприбиральний насадок, який має корпус з гострим скребком, розташованим на нижній його частині з зовнішньої сторони входу запиленого повітря, перехідник виконаний у формі зрізаної піраміди, який більшою основою з'єднаний з корпусом, ВІДВІДНИЙ патрубок, з'єднаний з меншою основою перехідника і з системою відсмоктування (А С СРСР № 940734) Недоліком цього насадка є те, що під час прибирання злежаного прошарку пилу утворена поверх нього кірка не розпушується, а розламується на різновеликі шматки, які закупорюють всмоктуючий отвір Задачею винаходу є удосконалення конструкції пилоприбирального насадка за рахунок встановлення в корпусі перегородок-розпушувачів, що дозволяє виконувати розпушення злежаного пилу, поліпшує якість прибирання і знижує енергетичні витрати під час роботи Поставлена задача досягається за рахунок того, що пилоприбиральний насадок має корпус з гострим скребком, розташованим на нижній його частині з зовнішньої сторони входу запиленого повітря, перехідник, виконаний у формі зрізаної піраміди, який більшою основою з'єднаний з корпусом, ВІДВІДНИЙ патрубок, з'єднаний з меншою основою перехідника і з системою відсмоктування Згідно винаходу перегородки-розпушувачі розташовані всередині корпусу перпендикулярно нижній його частині по всій його довжині і рівновіддалені одна від одної і бокових стінок Для збільшення швидкості винесення прибирального матеріалу площі поперечних перерізів, утворені стінками корпусів і перегород камирозпушувачами, дорівнюють між собою і кожна з них менше половини перерізу ВІДВІДНОГО патрубка Зображення ілюструється рисунком, на якому зображений пилоприбиральний насадок Пилоприбиральний насадок має корпус 1, який виконаний у формі паралелепіпеда, перехідник 2, виконаний у формі зрізаної піраміди, який меншою основою з'єднаний з ВІДВІДНИМ патрубок З В середині корпусу 1 перпендикулярно нижній його частині по усій його довжині розташовані перегород (О 47672 ки-розпушувачі 4, рівновіддалені одна від одної і бокових стінок 5, утворюючі всмоктуючі отвори 6 На нижній частині корпусу 1 з зовнішньої сторони входу запиленого повітря розташований гострий скребок 7, виконаний у формі прямокутної пластини Пилоприбиральний насадок працює таким чином у процесі пилоприбирання, насадок поступово переміщується по прибиральній поверхні, при цьому злежана кірка прибирального пилу розпушується перегородками-розпушувачами 4 і боковими стінками 5 на шматки, розміри яких визначені між перегородками-розпушувачами 4 і боковими стінками 5 і вони разом з пилом скребком 7 ВІДДІЛЯЮТЬСЯ ВІД прибиральної поверхні і заповнюють всмоктуючі отвори 6 корпусі 1, утворені стінками корпусу 5 і перегородками-розпушувачами 4, просовуються у всмоктуючому потоці і подрібнюються, потрапляючи до перехідника 2, ударяються об його похилі стінки, додатково подрібнюються і відсмоктуються крізь ВІДВІДНИЙ патрубок 3 у систему відсмоктування Площі поперечних перерізів, утворені стінками корпусу 5 і перегородками-розпушувачами 4, дорівнюють між собою і кожна з них менше половини перерізу ВІДВІДНОГО патрубка 3, внаслідок чого швидкість винесення розпушуваного пилу з ВІДСІКІВ, утворених стінками корпусу 5 і перегородкамирозпушувачами 4, збільшується, і це не дає можливості їх засмітнення Таким чином, прибиральний злежаний пил розпушується перегород ка-ми-розпушувачами 4 на шматки визначених розмірів і потоку повітря не приходиться переборювати сили зчеплення часток злежаного пилу, а встановлена швидкість потоку повітря у відсіках забезпечує своєчасне його винесення Запропонований пилоприбиральний насадок дозволяє збільшити ефективність пилоприбирання без використання додаткових засобів для розпушування поверхні злежаної пильової кірки ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
