Сопловий насадок свердловинного гідроперфоратора
Номер патенту: 37470
Опубліковано: 15.05.2001
Автори: Степанчиков Олександр Омелянович, Гвоздевич Олег Васильович, Стефаник Юрій Васильович
Формула / Реферат

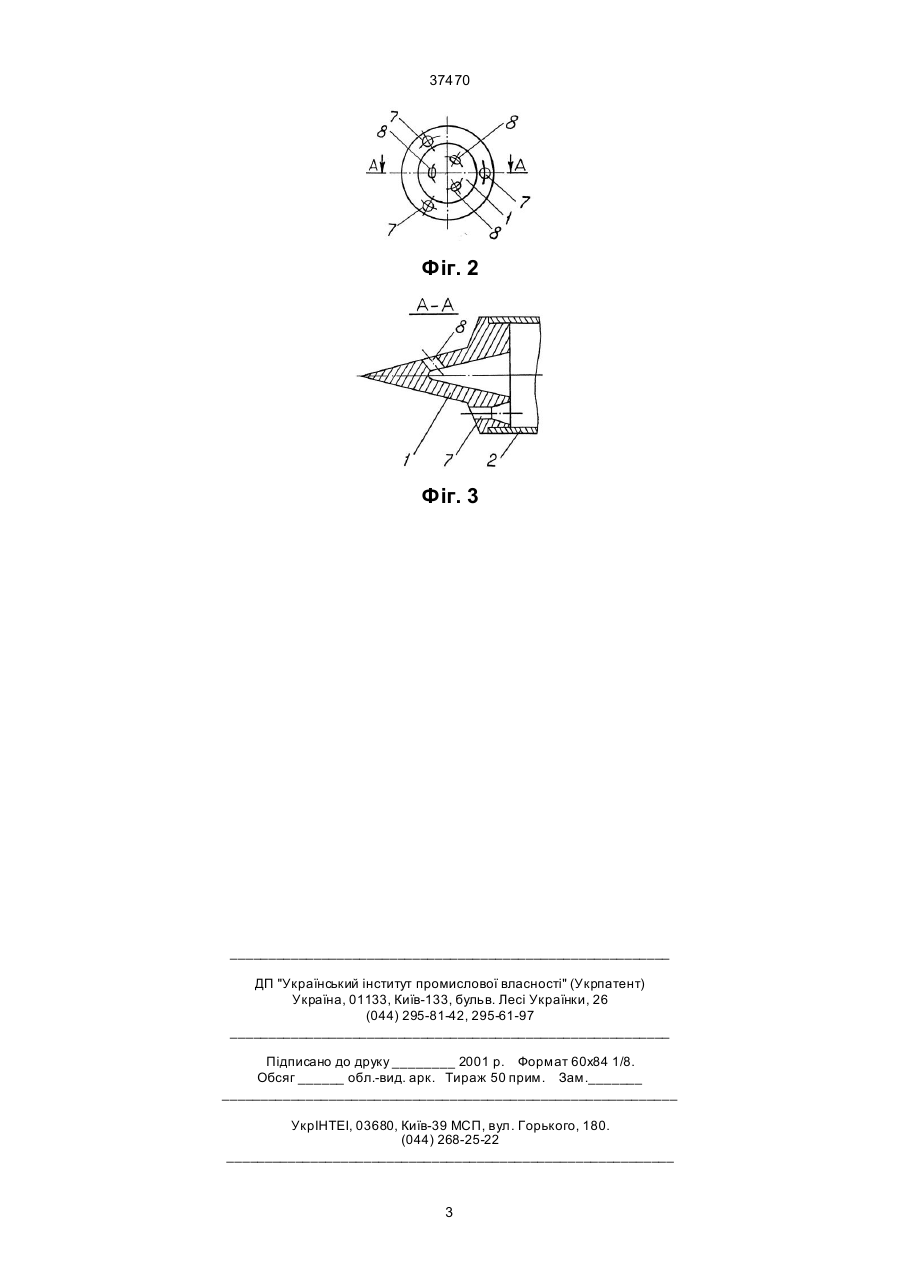

Сопловий насадок свердловинного гідроперфоратора, який встановлено на кінці гнучкого трубного зонда і який складається з упора, розміщеного в центрі насадка, а також з сопел, розміщених по колу в основі упора, який відрізняється тим, що упор виконаний у вигляді порожнистого конуса, оберненого вершиною в бік руху зонда, осі сопел, розміщених в основі упора, паралельні до його осі, а на бічній поверхні порожнистого конуса-упора розміщені сопла, осі яких зорієнтовані під кутом до його осі і не перехрещуються з осями сопел, розміщених в основі конуса-упора.
Текст

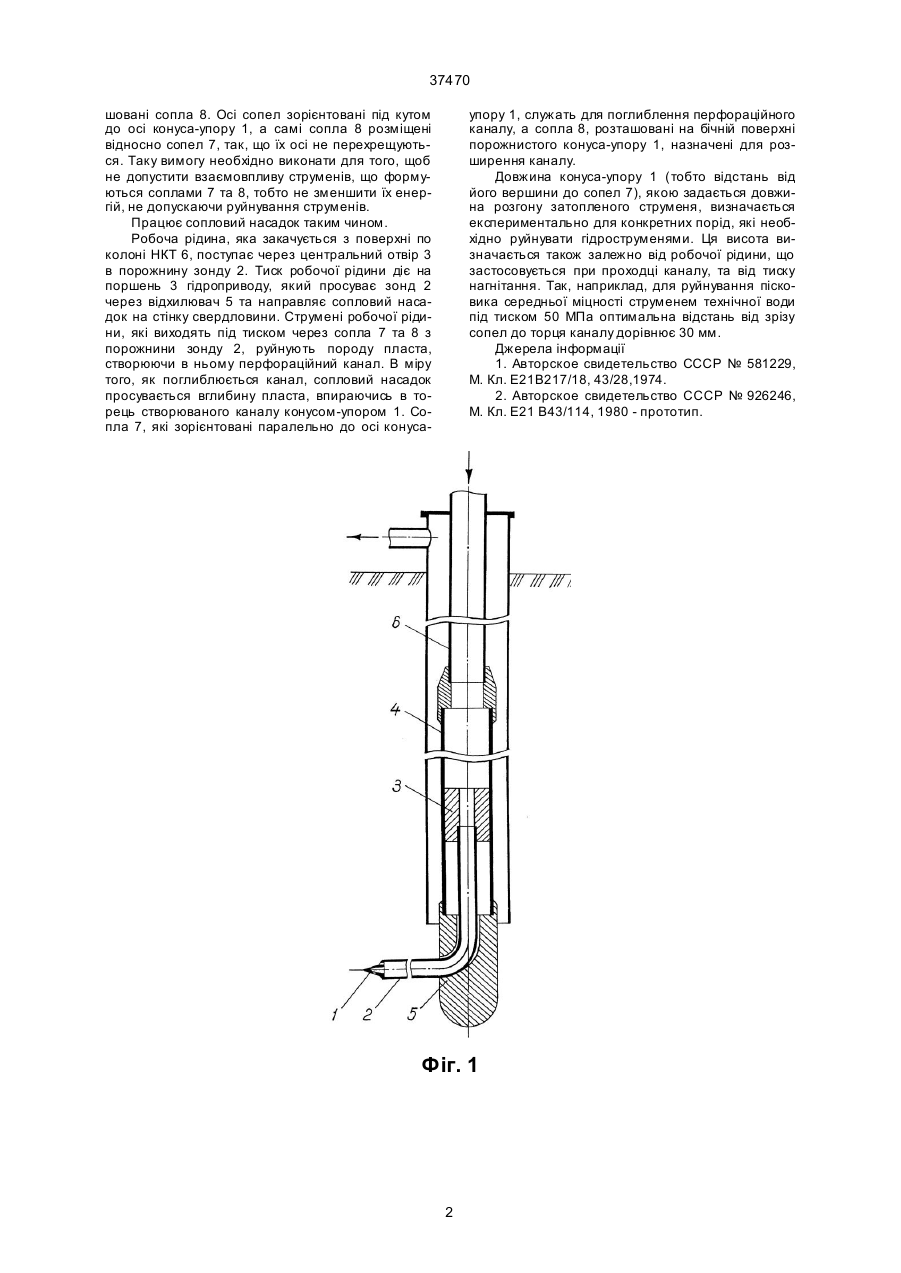

Сопловий насадок свердловинного гідро перфоратора, який встановлено на кінці гнучкого тру 37470 шовані сопла 8. Осі сопел зорієнтовані під кутом до осі конуса-упору 1, а самі сопла 8 розміщені відносно сопел 7, так, що їх осі не перехрещуються. Таку вимогу необхідно виконати для того, щоб не допустити взаємовпливу струменів, що формуються соплами 7 та 8, тобто не зменшити їх енергій, не допускаючи руйнування струменів. Працює сопловий насадок таким чином. Робоча рідина, яка закачується з поверхні по колоні НКТ 6, поступає через центральний отвір 3 в порожнину зонду 2. Тиск робочої рідини діє на поршень 3 гідроприводу, який просуває зонд 2 через відхилювач 5 та направляє сопловий насадок на стінку свердловини. Струмені робочої рідини, які виходять під тиском через сопла 7 та 8 з порожнини зонду 2, руйнують породу пласта, створюючи в ньому перфораційний канал. В міру того, як поглиблюється канал, сопловий насадок просувається вглибину пласта, впираючись в торець створюваного каналу конусом-упором 1. Сопла 7, які зорієнтовані паралельно до осі конуса упору 1, служать для поглиблення перфораційного каналу, а сопла 8, розташовані на бічній поверхні порожнистого конуса-упору 1, назначені для розширення каналу. Довжина конуса-упору 1 (тобто відстань від його вершини до сопел 7), якою задається довжина розгону затопленого струменя, визначається експериментально для конкретних порід, які необхідно руйнувати гідроструменями. Ця висота визначається також залежно від робочої рідини, що застосовується при проходці каналу, та від тиску нагнітання. Так, наприклад, для руйнування пісковика середньої міцності струменем технічної води під тиском 50 МПа оптимальна відстань від зрізу сопел до торця каналу дорівнює 30 мм. Джерела інформації 1. Авторское свидетельство СССР № 581229, М. Кл. Е21В217/18, 43/28,1974. 2. Авторское свидетельство СССР № 926246, М. Кл. Е21 В43/114, 1980 - прототип. Фіг. 1 2 37470 Фіг. 2 Фіг. 3 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
ДивитисяДодаткова інформація
Назва патенту англійськоюNozzle head of well hydro-perforator
Автори англійськоюStepanchykov Oleksdandr Omelianovych, Stefanyk Yurii Vasyliovych, Hvozdevych Oleh Vasyliovych, Нvоzdеvусh Oleg Vasyliovych
Назва патенту російськоюСопловая насадка скважинного гидроперфоратора
Автори російськоюСтепанчиков Александр Емельянович, Стефаник Юрий Васильевич, Гвоздевич Олег Васильевич
МПК / Мітки
МПК: E21B 43/114
Мітки: насадок, гідроперфоратора, сопловий, свердловинного
