Інгібіторний клапан

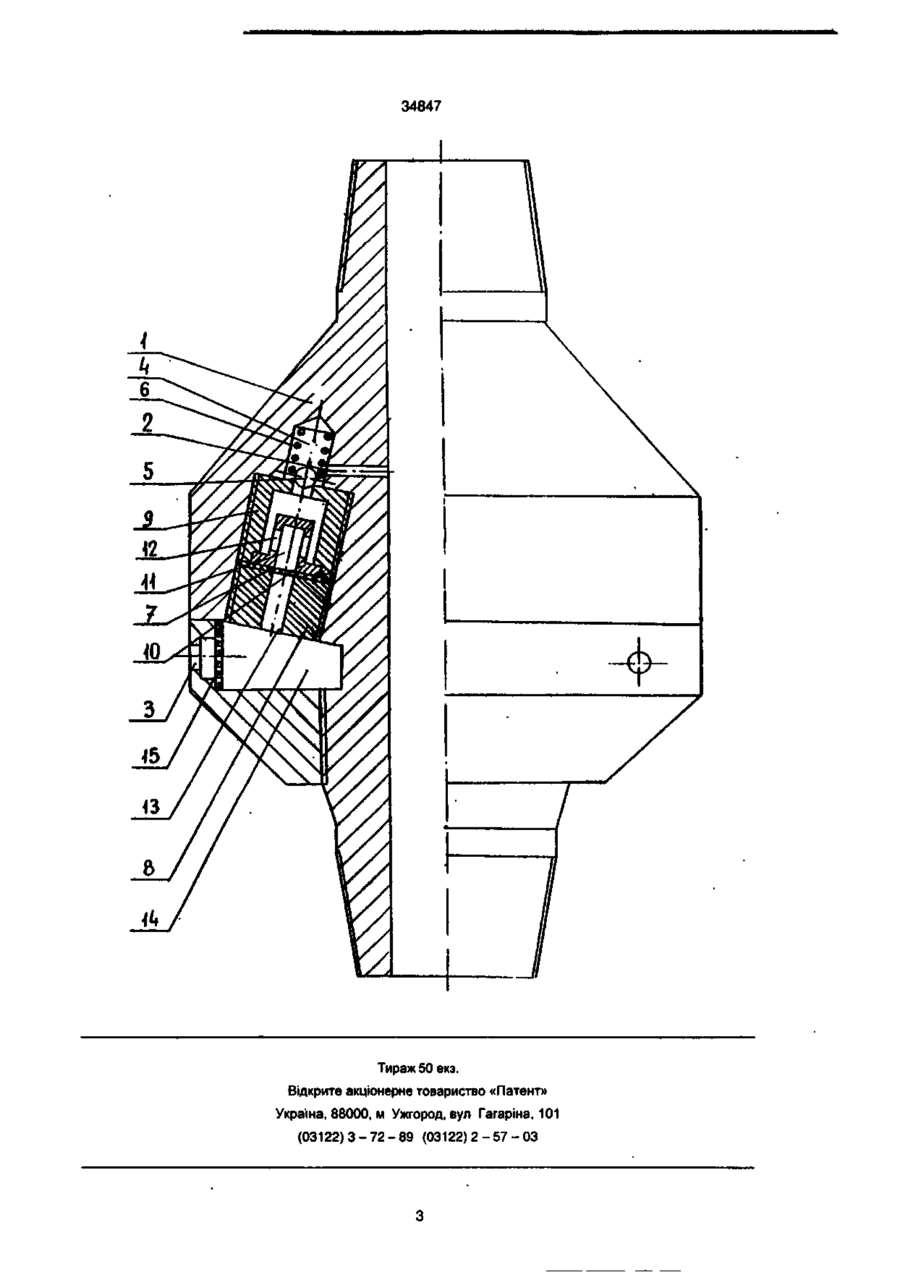

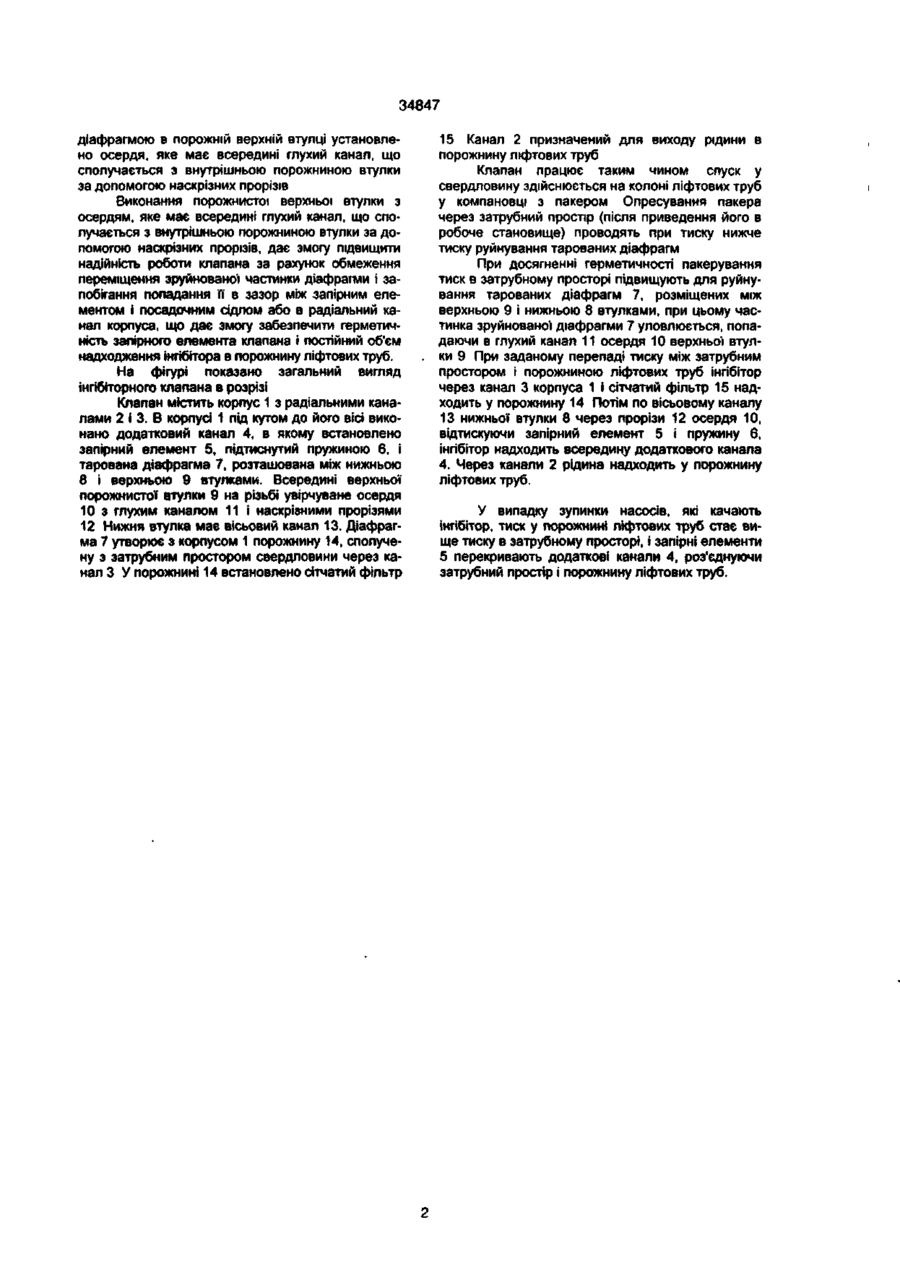

Інпбіторний клапан, що містить корпус з вісьовими і радіальними каналами, додатковий канал з запірним елементом втулками і діафрагмою, відрізняється тим що в порожнистій верхній втулці встановлено осердя, яке має всередині глухий канал, що сполучається з внутрішньою порожниною втулки за допомогою наскрізних прорізів Винахід відноситься до нафтогазової промисловості, зокрема, до свердловинного обладнання пакерних газових і нафтових свердловин, і може широко використовуватися для дозування інгібіторів корозії із затрубного простору в порожнину ліфтових труб Відомий інпбіторний клапан типу КИНГ (див Ю Г Абдуллаев, Т К Велиев, Ш Т Джафаров "Монтаж, эксплуатация и ремонт фонтанных и нагнетательных скважин", Москва "Недра", 1998 р, стор 173 рис 55), який містить порожній ступінчатий корпус, головку і запірні елементи Недоліком даного устрою є те, що при дозуванні весь потік інпбітора обтікає кульки зворотних клапанів, що приводить до їх ерозійного зношення і знижує надійність перекриття перепускних отворів у випадку перевищення тиску в порожнині ліфтових труб над тиском у затрубному просторі Найбільш близьким до запропонованого технічного рішення (прототипом) є перепускний клапан (див а с № 684131, м кл Е21В34/06 1978 р), який містить корпус з вісьовими і радіальними каналами В корпусі під кутом до його ВІСІ виконаний зв'язаний з радіальним каналом додатковий канал в якому встановлено запірний елемент і діафрагма, причому діафрагма утворює з корпусом порожнину, сполучену з затрубним простором свердловини В порожнині, утовореній діафрагмою і корпусом, встановлено сітчатий фільтр Клапан спускають у свердловину в комплекті з пакером на колоні ліфтових труб Опресування пакера проводять через затрубний простір при тиску нижче тиску руйнування тарованих діафрагм При досягненні герметичності пакеровки тиск в затрубному простор» підвищують до розрахункового для руйнування діафрагм Після руйнування діафрагм клапан готовий до роботи При заданому перепаді тиску між затрубним простором та порожниною ліфтових труб інгібітор через канал корпуса і сітковий фільтр надходить у перепускний отвір відтискуючи кульку і пружину зворотного клапана всередину Через канали рідина проходить у порожнину ліфтових труб У випадку зупинення насосів, які качають інгібітор, тиск у порожнині ліфтових труб стає вище тиску в затрубному просторі, і кульки зворотних клапанів перекривають перепускні отвори роз'єднуючи порожнину ліфтових труб і затрубний простір Недоліком прототипу є те що при руйнуванні діафрагми частинка її, яка рівна по діаметру внутрішньому каналу верхньої втулки підхоплюється потоком рідини і попадає в зазор між запірним елементом і посадочним сідлом у втулці, наслідком чого є негерметичність запірного елемента Крім того частинка діафрагми може попасти в радіальний канал корпуса що приведе до зменшення чи припинення подачі інпбітора в порожнину ліфтових труб В цьому випадку виникає необхідність піднімання із свердловини ліфтових труб (вище пакера) з клапаном для ревізії В основу винаходу поставлена задача удосконалення інпбіторного клапана шляхом встановлення в порожнистій верхній втулці осерді, яке має всередині глухий канал і наскрізні прорізи що сполучаються з внутрішньою порожниною втулки забезпечити підвищення надійності роботи клапана Поставлена задача вирішується за рахунок того, що в інпбіторному клапані який містить корпус з вісьовими і радіальними каналами додатковий канал з запірним елементом втулками і 00 со 5Г 34847 діафрагмою в порожній верхній втулці установлено осердя, яке має всередині глухий канал, що сполучається з внутрішньою порожниною втулки за допомогою наскрізних прорізів Виконання порожнистої верхньої втулки з осердям, яке має всередині глухий канал, що сполучається з внутрішньою порожниною втулки за допомогою наскрізних прорізів, дає змогу підвищити надійність роботи клапана за рахунок обмеження переміщення зруйнованої частинки діафрагми і запобігання попадання її в зазор між запірним елементом і посадочним сідлом або в радіальний канал корпуса, що дає змогу забезпечити герметичність запірного елемента клапана і постійний об'єм надходження інгібітора в порожнину ліфтових труб. На фігурі показано загальний вигляд інгібіторного клапана в розрізі Клапан містить корпус 1 з радіальними каналами 2 і 3. В корпусі 1 під кутом до його вісі виконано додатковий канал 4, в якому встановлено запірний елемент 5, підтиснутий пружиною 6, і тарована діафрагма 7, розташована між нижньою 8 і верхньою 9 втулками. Всередині верхньої порожнистої втулки 9 на різьбі увірчуване осердя 10 з глухим каналом 11 і наскрізними прорізями 12 Нижня втулка має вісьовий канал 13. Діафрагма 7 утворює з корпусом 1 порожнину 14, сполучену з затрубним простором свердловини через канал З У порожнині 14 встановлено сітчатий фільтр 15 Канал 2 призначений для виходу рідини в порожнину ліфтових труб Клапан працює таким чином спуск у свердловину здійснюється на колоні ліфтових труб у компановці з пакером Опресування пакера через затрубний простір (після приведення його в робоче становище) проводять при тиску нижче тиску руйнування тарованих діафрагм При досягненні герметичності пакерування тиск в затрубному просторі підвищують для руйнування тарованих діафрагм 7, розміщених між верхньою 9 і нижньою 8 втулками, при цьому частинка зруйнованої діафрагми 7 уловлюється, попадаючи в глухий канал 11 осердя 10 верхньої втулки 9 При заданому перепаді тиску між затрубним простором і порожниною ліфтових труб інгібітор через канал 3 корпуса 1 і сітчатий фільтр 15 надходить у порожнину 14 Потім по вісьовому каналу 13 нижньої втулки 8 через прорізи 12 осердя 10, відтискуючи запірний елемент 5 і пружину 6, інгібітор надходить всередину додаткового канала 4. Через канали 2 рідина надходить у порожнину ліфтових труб. У випадку зупинки насосів, які качають інгібітор, тиск у порожнині ліфтових труб стає вище тиску в затрубному просторі, і запірні елементи 5 перекривають додаткові канали 4, роз'єднуючи затрубний простір і порожнину ліфтових труб. 34847 Тираж 50 екз. Відкрите акціонерне товариство «Патент» Україна, 88000, м Ужгород, вул Гагаріна, 101 (03122)3-72-89 (03122)2-57-03
