Вихровий теплообмінник обертової печі
Номер патенту: 47793
Опубліковано: 25.02.2010
Автори: Бобах Володимир Володимирович, Щербина Валерій Юрійович, Саміленко Юлія Миколаївна, Береговий Руслан Олександрович
Формула / Реферат
1. Теплообмінник обертової печі, що містить елементи дугоподібних сегментів, змонтованих із зазором й утворюючих співвісно печі кілька концентричних кіл, встановлених у кілька рядів по довжині печі на опорах, який відрізняється тим, що елементи сегментів виконані зі змінною поперечною формою відносно ходу руху газового потоку.
2. Теплообмінник за п.1, який відрізняється тим, що опори виконані у вигляді лопатей, встановлених під кутом до руху газового потоку.
3. Теплообмінник за п.1, який відрізняється тим, що сегменти футеровані вогнетривким матеріалом.
Текст

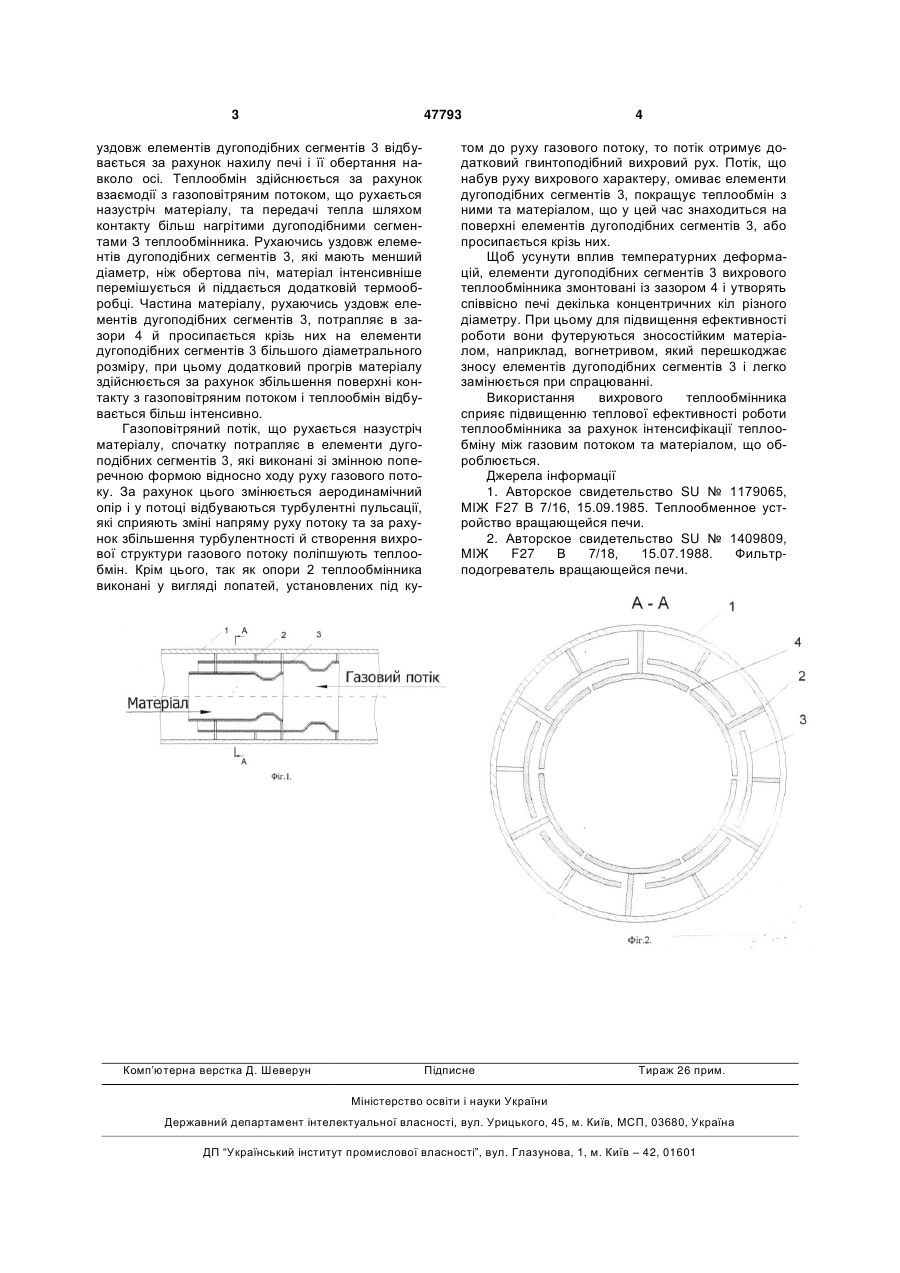

1. Теплообмінник обертової печі, що містить елементи дугоподібних сегментів, змонтованих із 3 47793 уздовж елементів дугоподібних сегментів 3 відбувається за рахунок нахилу печі і її обертання навколо осі. Теплообмін здійснюється за рахунок взаємодії з газоповітряним потоком, що рухається назустріч матеріалу, та передачі тепла шляхом контакту більш нагрітими дугоподібними сегментами З теплообмінника. Рухаючись уздовж елементів дугоподібних сегментів 3, які мають менший діаметр, ніж обертова піч, матеріал інтенсивніше перемішується й піддається додатковій термообробці. Частина матеріалу, рухаючись уздовж елементів дугоподібних сегментів 3, потрапляє в зазори 4 й просипається крізь них на елементи дугоподібних сегментів 3 більшого діаметрального розміру, при цьому додатковий прогрів матеріалу здійснюється за рахунок збільшення поверхні контакту з газоповітряним потоком і теплообмін відбувається більш інтенсивно. Газоповітряний потік, що рухається назустріч матеріалу, спочатку потрапляє в елементи дугоподібних сегментів 3, які виконані зі змінною поперечною формою відносно ходу руху газового потоку. За рахунок цього змінюється аеродинамічний опір і у потоці відбуваються турбулентні пульсації, які сприяють зміні напряму руху потоку та за рахунок збільшення турбулентності й створення вихрової структури газового потоку поліпшують теплообмін. Крім цього, так як опори 2 теплообмінника виконані у вигляді лопатей, установлених під ку Комп’ютерна верстка Д. Шеверун 4 том до руху газового потоку, то потік отримує додатковий гвинтоподібний вихровий рух. Потік, що набув руху вихрового характеру, омиває елементи дугоподібних сегментів 3, покращує теплообмін з ними та матеріалом, що у цей час знаходиться на поверхні елементів дугоподібних сегментів 3, або просипається крізь них. Щоб усунути вплив температурних деформацій, елементи дугоподібних сегментів 3 вихрового теплообмінника змонтовані із зазором 4 і утворять співвісно печі декілька концентричних кіл різного діаметру. При цьому для підвищення ефективності роботи вони футеруються зносостійким матеріалом, наприклад, вогнетривом, який перешкоджає зносу елементів дугоподібних сегментів 3 і легко замінюється при спрацюванні. Використання вихрового теплообмінника сприяє підвищенню теплової ефективності роботи теплообмінника за рахунок інтенсифікації теплообміну між газовим потоком та матеріалом, що оброблюється. Джерела інформації 1. Авторское свидетельство SU № 1179065, МІЖ F27 В 7/16, 15.09.1985. Теплообменное устройство вращающейся печи. 2. Авторское свидетельство SU № 1409809, МІЖ F27 В 7/18, 15.07.1988. Фильтрподогреватель вращающейся печи. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюVortex heat exchanger of rotary furnace
Автори англійськоюScherbyna Valerii Yuriiovych, Berehovyi Ruslan Oleksandrovych, Bobakh Volodymyr Volodymyrovych, Samilenko Yulia Mykolaivna
Назва патенту російськоюВихревой теплообменник вращающейся печи
Автори російськоюЩербина Валерий Юрьевич, Береговой Руслан Александрович, Бобах Владимир Владимирович, Самиленко Юлия Николаевна
МПК / Мітки
МПК: F27B 7/00
Мітки: вихровий, печі, обертової, теплообмінник
