Кулачкова запобіжна муфта

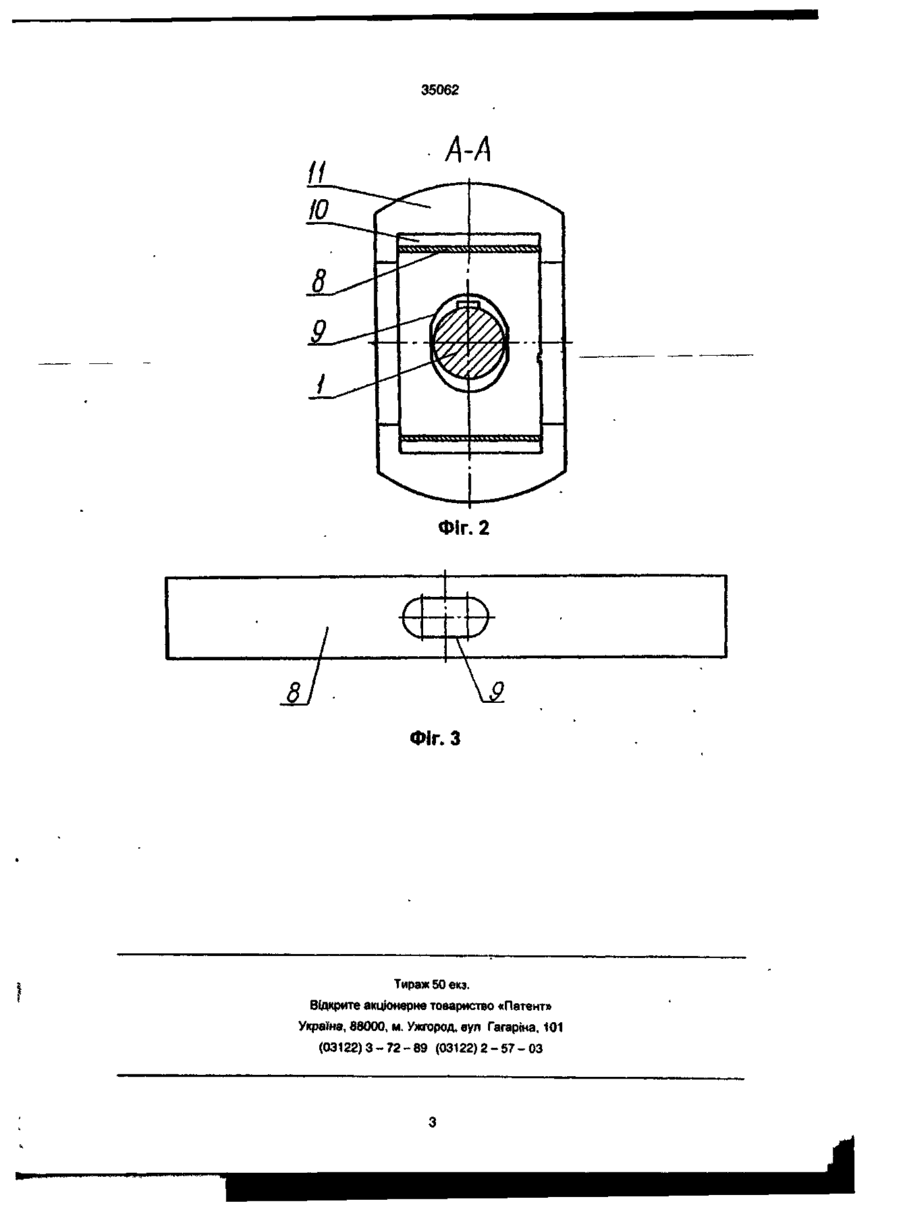

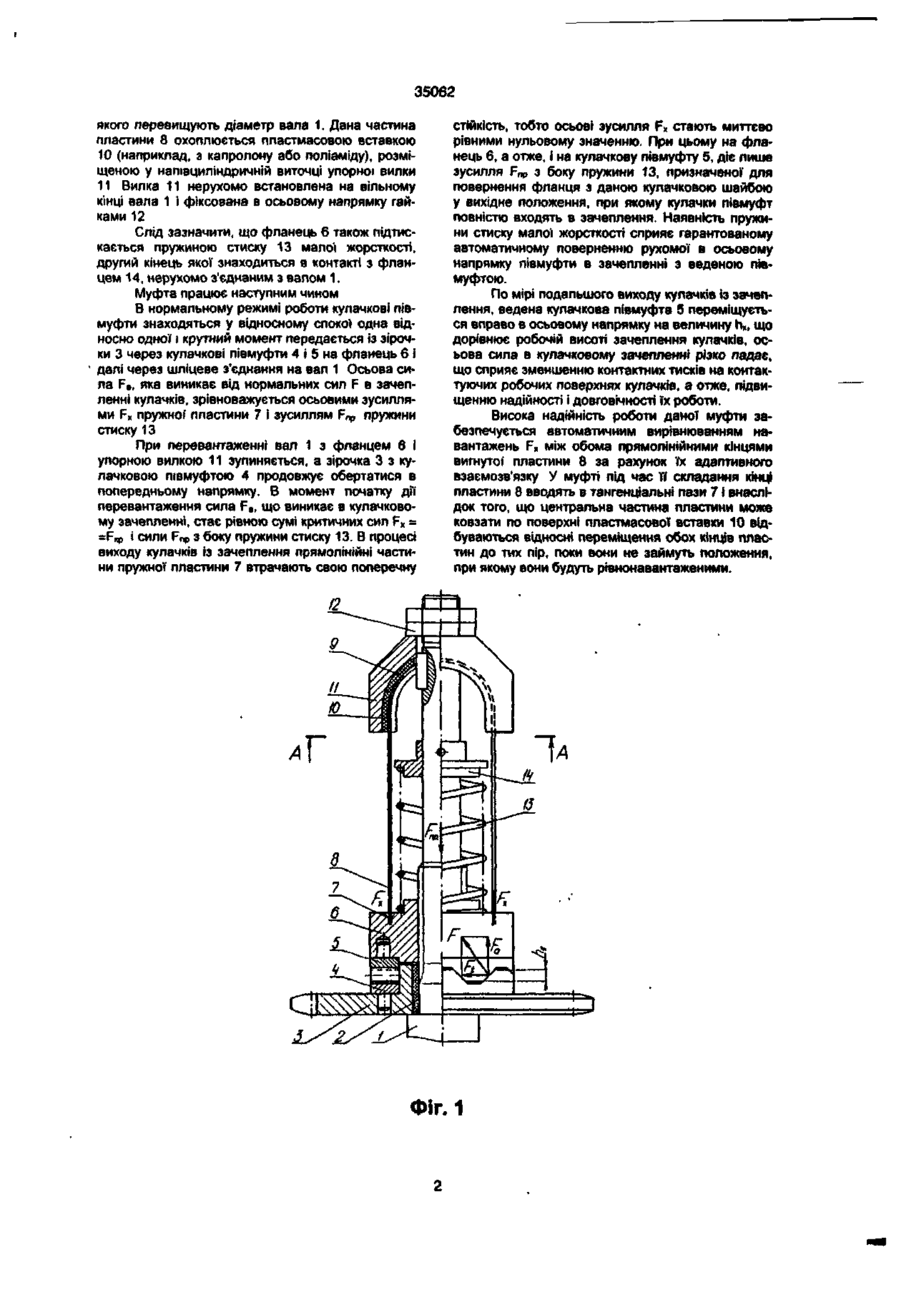

Кулачкова запобіжна муфта, яка містить ведучу і ведену кулачкові півмуфти та механізм їх підтиску, яка відрізняється тим, що механізм підтиску виконаний у вигляді U-подібної пружної пластини з наскрізним пазом в центральній перехідній частині, ширина і довжина якого перевищують діаметр вала, а прямолінійні кінці пластини входять в тангенціальні пази фланця веденої півмуфти, причому в своїй центральній частині пластина охоплюється пластмасовою вставкою, розміщеною у напівциліндричній виточці упорної вилки. Винахід відноситься до галузі машинобудування і може застосовуватись для захисту вузлів і окремих деталей машин і механізмів від шкідливої дії перевантажень. Відома кулачкова запобіжна муфта по авт. свід. СРСР № 1073506 (Mr!KF16D7/00, Бюл. Ne 4в, 1976), яка містить рухому і нерухому в осьовому напрямку кулачкові півмуфти, підпружинені одна до одної пружинним блоком, і упорний вузол, виконаний у вигляді розміщеного між рухомою по осі лівмуфтою і пружинним блоком кронштейна. На кронштейні змонтовані важелі, які контактують одним кінцем з пружинним блоком, а іншим - з виконаним на торцевій поверхні рухомої по осі півмуфти скосом. Крім того муфта оснащена пружиною стиску, розміщеною між рухомою по осі півмуфтою і кронштейном. Недоліком такої конструкції муфти є її низька технологічність, пов'язана із наявністю складного по конструкції і у виготовленні кронштейна з важелями спеціальної форми. кової півмуфти в зачеплення з іншою кулачковою півмуфтою. В основу винаходу поставлено задачу зменшення ударних навантажень в процесі пробуксовки півмуфт, яка досягається тим. що запобіжна муфта, яка містить ведучу і ведену кулачкові півмуфти та механізм їх підтиску, виконаний у вигляді U-подібної пружної пластини з наскрізним пазом в центральній перехідній частині, ширина і довжина якого перевищують діаметр вала, а прямолінійні кінці пластини входять в тангенціальні пази фланця веденої півмуфти, причому в своїй центральній частині пластина охоплюється пластмасовою вставкою, розміщеною у напівциліндричній виточці упорної вилки. Суть винаходу пояснюється кресленнями, де на фіг. 1 зображено частковий поздовжній розріз кулачкової запобіжної муфти, на фіг. 2 поперечний розріз муфти по А-А, на фіг. З - пружна пластина в розгорнутому стані Кулачкова запобіжна муфта виконана у вигляді вільно встановленої на ведучому валу 1 (фіг. 1) на підшипнику ковзання 2 зірочки 3 ланцюгової передачі. З торцем зірочки жорстко з'єднана ведена кулачкова півмуфта 4, яка знаходиться в зачепленні з ведучою кулачковою півмуфтою 5. Ведуча півмуфта 5, в свою чергу, з'єднана із встановленим на шліцевій ділянці вала 1 рухомим в осьовому напрямку фланцем 6. На вільному торці фланця виконані два діаметрально протилежні тангенціальні пази 7, в яких розміщені кінці U-подібної пружної пластини 8 з наскрізним пазом 9 в центральній перехідній частині, ширина і довжина Найближчою за технічною суттю є запобіжна муфта, яка містить ведучу і ведену кулачкові півмуфти та механізм їх підтиску (див. авт. свід. СРСР Ne 1294975 (MHKF16D7/00, Бюл. № 9, 1987). Недоліком такої муфти є конструктивна і технологічна складність, пов'язана із наявністю повзунів і важільного механізму для вирівнювання зусиль на пружних пластинах. Крім того, при перевантаженні внаслідок втрати пластинами поперечної стійкості виникає проблема з поверненням рухомої в осьовому напрямку кулач С4 СО о ю со 35062 якого перевищують діаметр вала 1. Дана частина пластини 8 охоплюється пластмасовою вставкою 10 (наприклад, з капролону або поліаміду), розміщеною у напівциліндричній виточці упорної вилки 11 Вилка 11 нерухомо встановлена на вільному кінці вала 1 і фіксована в осьовому напрямку гайками 12 Слід зазначити, що фланець 6 також підтискається пружиною стиску 13 малої жорсткості, другий кінець якої знаходиться в контакті з фланцем 14, нерухомо з'єднаним з валом 1. Муфта працює наступним чином В нормальному режимі роботи кулачкові півмуфти знаходяться у відносному спокої одна відносно одної і крутний момент передається із зірочки 3 через кулачкові лівмуфти 4 і 5 на фланець 6 і далі через шліцеве з'єднання на вал 1 Осьова сила F», яка виникає від нормальних сил F в зачепленні кулачків, зрівноважується осьовими зусиллями F x пружної пластини 7 і зусиллям Fnp пружини стиску 13 При перевантаженні вал 1 з фланцем 6 і упорною вилкою 11 зупиняється, а зірочка 3 з кулачковою півмуфтою 4 продовжує обертатися в попередньому напрямку. В момент початку дії перевантаження сила F a , що виникає в кулачковому зачепленні, стає рівною сумі критичних сил F x =FKP І СИЛИ Fnp з боку пружини стиску 13. В процесі виходу кулачків із зачеплення прямолінійні частини пружної пластини 7 втрачають свою поперечну стійкість, тобто осьові зусилля fx стають миттєво рівними нульовому значенню. При цьому на фланець 6, а отже, і на кулачкову півмуфту 5, діє лише зусилля Fnp з боку пружини 13, призначеної для повернення фланця з даною кулачковою шайбою у вихідне положення, при якому кулачки півмуфт повністю входять в зачеплення. Наявність пружини стиску малої жорсткості сприяє гарантованому автоматичному поверненню рухомої в осьовому напрямку півмуфти в зачепленні з веденою півмуфтою. По мірі подальшого виходу кулачків із зачеплення, ведена кулачкова півмуфта 5 переміщується вправо в осьовому напрямку на величину п„, що дорівнює робочій висоті зачеплення кулачків, осьова сила в кулачковому зачепленні різко падає, що сприяє зменшенню контактних тисків на контактуючих робочих поверхнях кулачків, а отже, підвищенню надійності і довговічності їх роботи. Висока надійність роботи даної муфти забезпечується автоматичним вирівнюванням навантажень F x між обома прямолінійними кінцями вигнутої пластини 8 за рахунок їх адаптивного взаємозв'язку У муфті під час її складання кінці пластини 8 вводять в тангенціальні пази 7 і внаслідок того, що центральна частина пластини може ковзати по поверхні пластмасової вставки 10 відбуваються відносні переміщення обох кінців пластин до тих пір, поки вони не займуть положення, при якому вони будуть рівнонавантаженими. 12 ІА ФІГ. 1 35062 Фіг. 2 — ґ 1 V Фіг. З Тираж 50 екз. відкрите акціонерне товариство «Патент» Україна, 88000, м. Ужгород, вул Гагаріна, 101 (03122)3-72-89 (03122)2-57-03
