Термофотовольтаїчний генератор

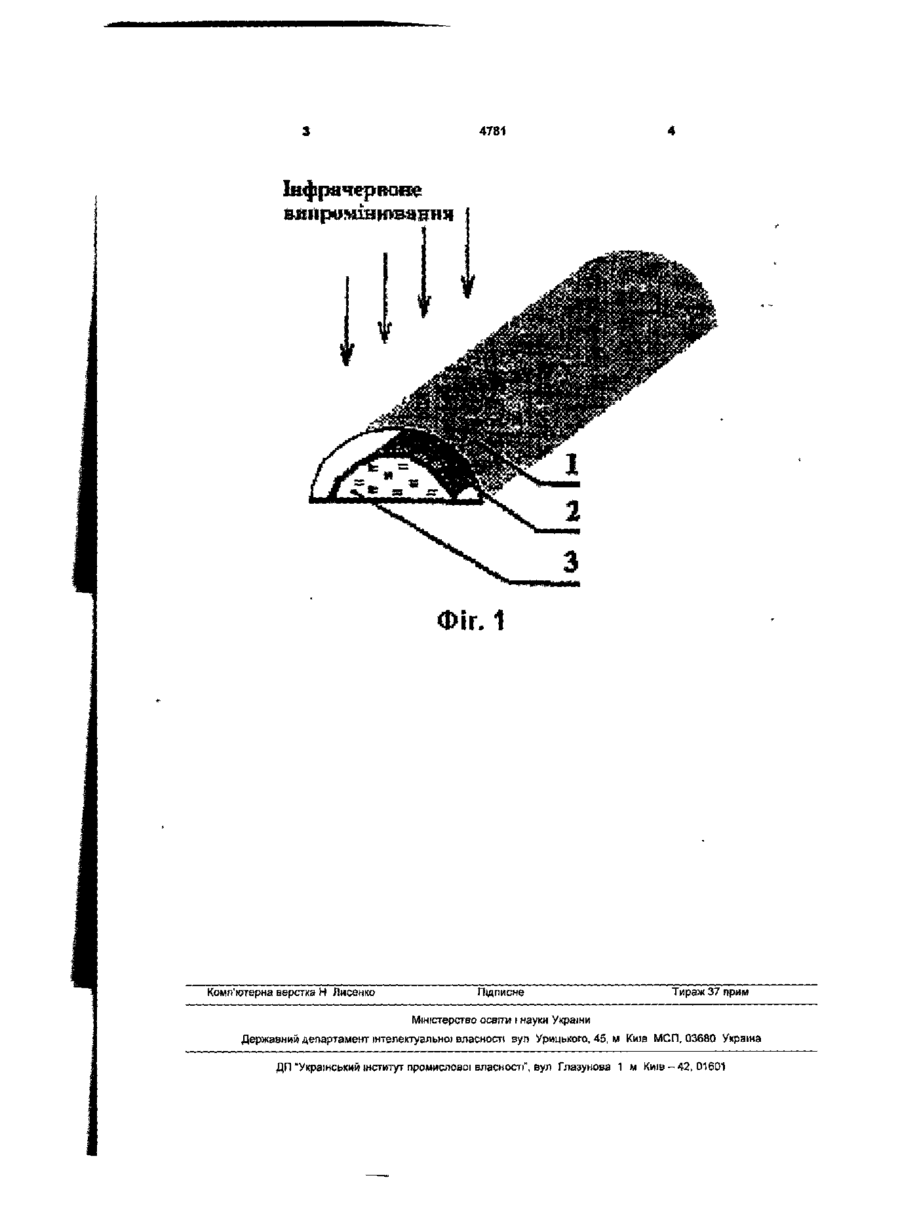

Термофотовольтаїчний генератор, який складається з емітера і термофотовольта'ічного перетворювача, який відрізняється тим, що емітер має форму розсіченого уздовж осі циліндра, а термофотовольтаїчний перетворювач виконаний у вигляді багатогранної поверхні, наприклад восьмигранника. Корисна модель відноситься до альтернативних джерел енергії, зокрема до систем утилізації інфрачервоного випромінювання технологічних процесів, тобто система перетворення інфрачервоного випромінювання в електрику. Відомі кілька типів комплектації термофотовольтаїчних генераторів. Відрізняються вони геометрією елементів і їхнім взаємним розташуванням. Найбільш розповсюджений з них являє собою плоский емітер - випромінювач і термофотовольтаїчний перетворювач з циліндричним бічним рефлектором Другий тип являє собою циліндричний емітер, оточений циліндричним термофотовольтаїчним перетворювачем, з бічним рефлектором у формі кілець. [J. Ferber, J, Ashaber, С. He-bling, A, Heinzel, R. Wiehle. Microstmctured tungsten surfaces as selective emitters in termofoto voltaic systems. // 16th European Photovoltaic solar energy conference and exgibition Glasgow, 2001]. Кожний з них характеризується взаємним розташуванням випромінювача і перетворювача, а так само відношенням площ ВІДПОВІДНИХ поверхонь. Найбільш близьким до запропонованої корисної моделі є третій тип термофотовольтаїчного генератора, що являє собою випромінювач і термофотовольтаїчний перетворювач у виді площин різної площі з конічним бічним рефлектором [J Ferber, J. Ashaber, C. Hebting, A. Heinzel, R. Wiehle Microstmctured tungsten surfaces as selective emitters in termofoto voltaic systems. // 16111 European Photovoltaic solar energy conference and exhibition. Glasgow, 2001]. Задачею корисної моделі є створення термофотовольтаїчного генератора, конструктивні особливості якого забезпечили б можливість одержання високого коефіцієнта опромінення, а, отже, високу питому потужність Це досягається тим, що, термофотовольтаїчний генератор, що складається з емітера і термофотовольтаїчного перетворювача, має форму розсіченого уздовж осі циліндра, а термофотовольтаїчний перетворювач виконаний у виді багатогранної поверхні, наприклад восьмигранника На Фіг.1 показаний термофотовольтаїчний генератор, якій складається із емітера 1, термофотовольтаїчного перетворювача 2, омиваного теплоносієм 3. Генерація електричної енергії відбувається за рахунок перетворення інфрачервоної області спектра випромінювання. Така конструкція дозволяє одержати високий коефіцієнт опромінення, а, отже, високу питому потужність при підведенні тепла лише з однієї сторони. Плоска тильна сторона конструкції дозволить легко кріпити генератор на елементах технологічного устаткування Полегшується подача-відвід теплоносія для підтримки робочої температури термофотовольтаїчного генератора. Форма емітера і дозволить виконати генератор герметичним, що додатково захистить термофотовольтаїчний перетворювач 2 від продуктів горіння, випару, істотно зменшивши деградацію термофотовольтаїчного перетворювача. Таке компонування дозволить виготовляти термофотовольтаїчні генератори блочно, що істотно знизить витрати на транспортування і монтаж, а так само зробить їх більш універсальними. 00 < 4781 Фіг. 1 Комп'ютерна верстка Н Лисенко Підписне Тираж 37 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності вул Урицького, 45, м Київ МСП, 03680 Україна ДП "Український інститут промислової власності", вул Глазунова 1 м К и ї в - 4 2 , 01601
