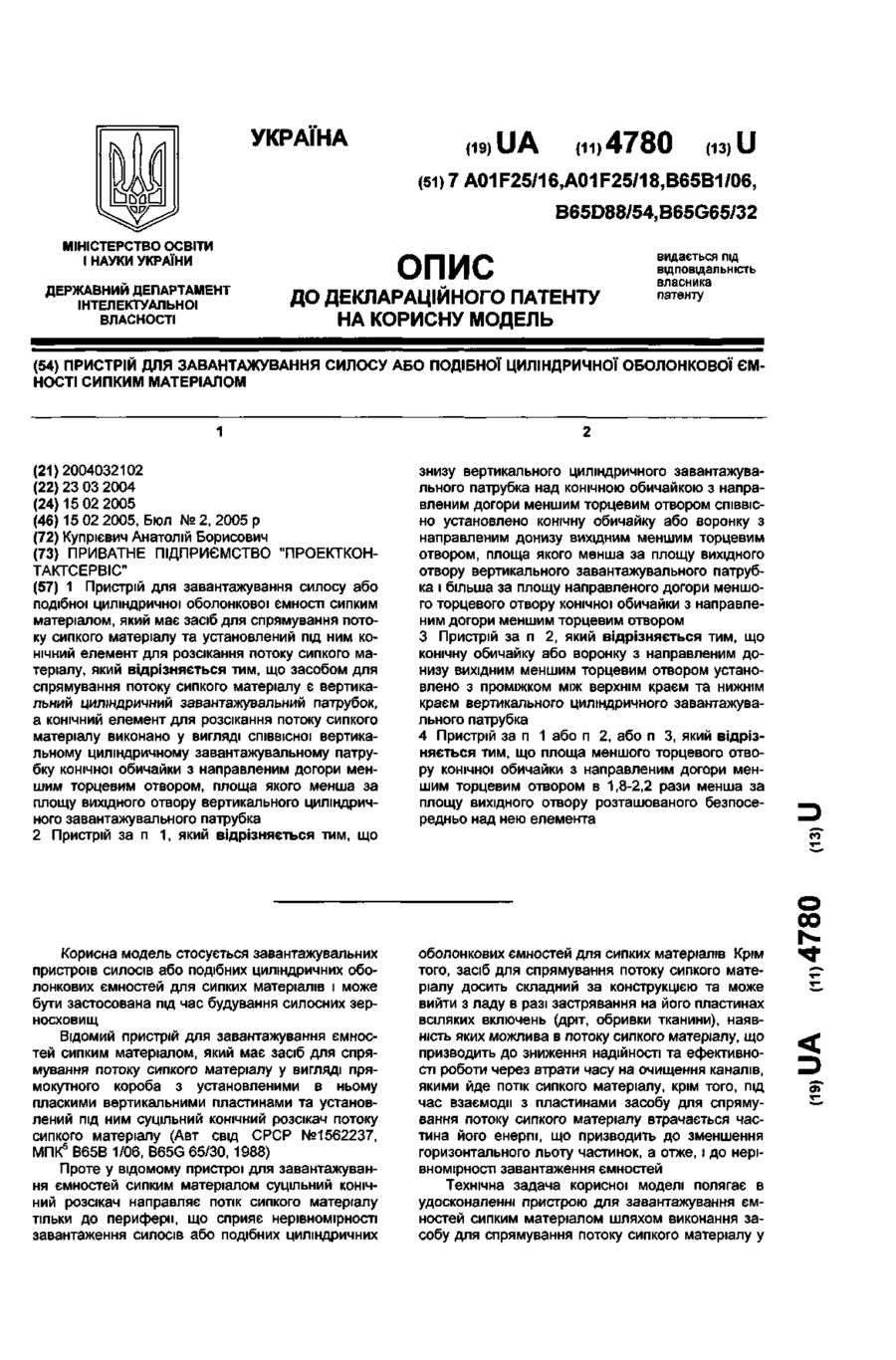

Пристрій для завантажування силосу або подібної циліндричної оболонкової ємності сипким матеріалом

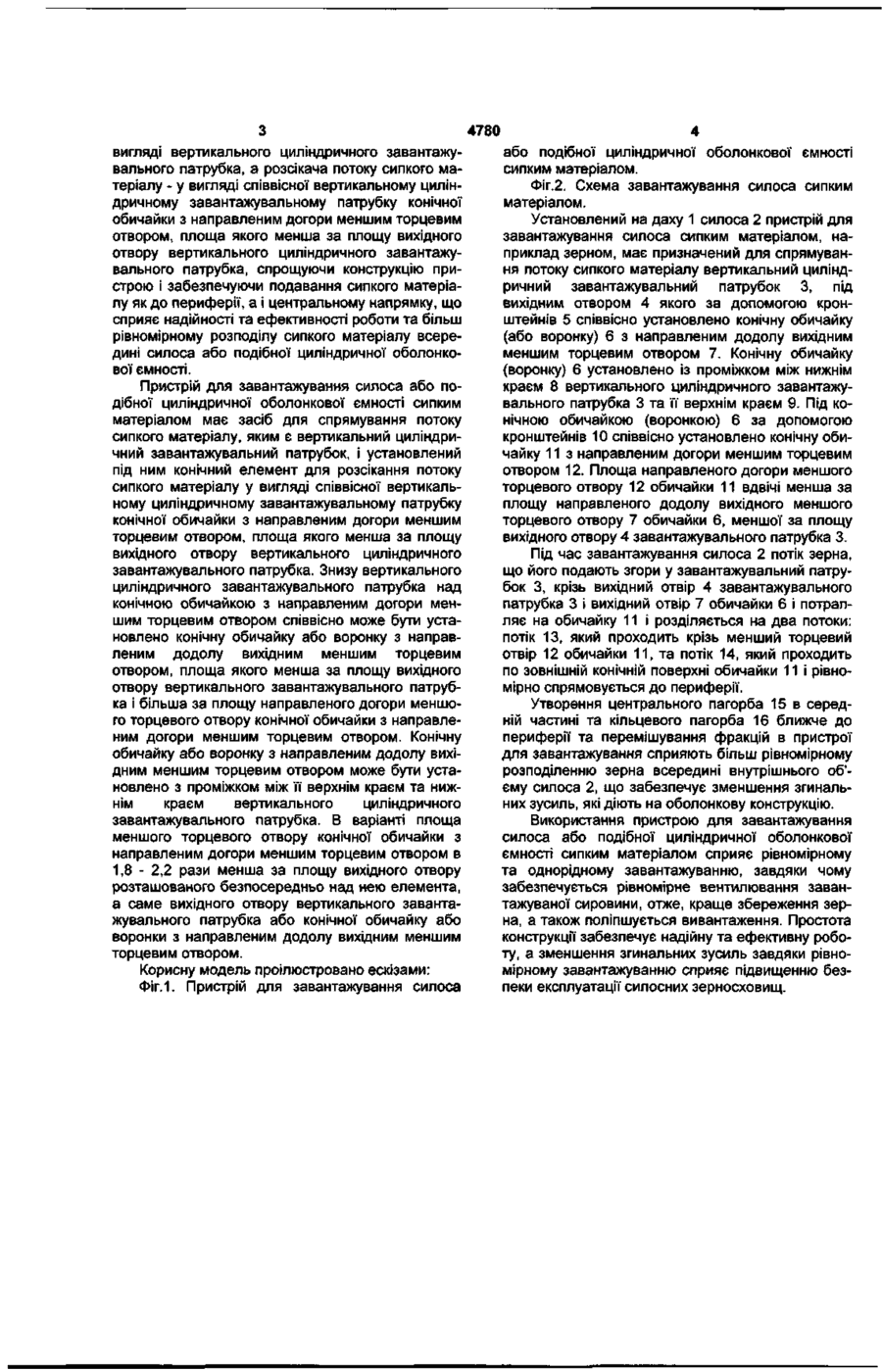

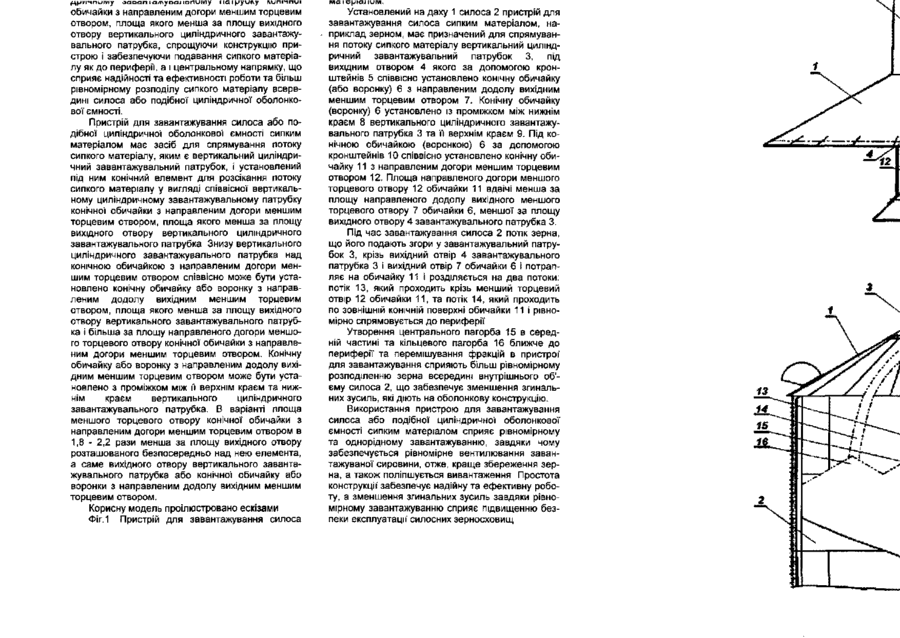

1 Пристрій для завантажування силосу або подібної циліндричної оболонкової ємності сипким матеріалом, який має засіб для спрямування потоку сипкого матеріалу та установлений під ним конічний елемент для розсікання потоку сипкого матеріалу, який відрізняється тим, що засобом для спрямування потоку сипкого матеріалу є вертикальний циліндричний завантажувальний патрубок, а конічний елемент для розсікання потоку сипкого матеріалу виконано у вигляді СПІВВІСНОІ вертикальному циліндричному завантажувальному патрубку конічної обичайки з направленим догори меншим торцевим отвором, площа якого менша за площу вихідного отвору вертикального циліндричного завантажувального патрубка 2 Пристрій за п 1, який відрізняється тим, що знизу вертикального циліндричного завантажувального патрубка над конічною обичайкою з направленим догори меншим торцевим отвором СПІВВІСно установлено конічну обичайку або воронку з направленим донизу вихідним меншим торцевим отвором, площа якого менша за площу вихідного отвору вертикального завантажувального патрубка і більша за площу направленого догори меншого торцевого отвору конічної обичайки з направленим догори меншим торцевим отвором 3 Пристрій за п 2, який відрізняється тим, що конічну обичайку або воронку з направленим донизу вихідним меншим торцевим отвором установлено з проміжком між верхнім краєм та нижнім краєм вертикального циліндричного завантажувального патрубка 4 Пристрій за п 1 або п 2, або п 3, який відрізняється тим, що площа меншого торцевого отвору конічної обичайки з направленим догори меншим торцевим отвором в 1,8-2,2 рази менша за площу вихідного отвору розташованого безпосередньо над нею елемента 00 Корисна модель стосується завантажувальних пристроїв силосів або подібних циліндричних оболонкових ємностей для сипких матеріалів і може бути застосована під час будування силосних зерносховищ Відомий пристрій для завантажування ємностей сипким матеріалом, який має засіб для спрямування потоку сипкого матеріалу у вигляді прямокутного короба з установленими в ньому пласкими вертикальними пластинами та установлений під ним суцільний конічний розсікач потоку сипкого матеріалу (Авт свід СРСР №1562237, МПК5 В65В 1/06, B65G 65/30, 1988) Проте у відомому пристрої для завантажування ємностей сипким матеріалом суцільний конічний розсікач направляє потік сипкого матеріалу тільки до периферії, що сприяє нерівномірності завантаження силосів або подібних циліндричних оболонкових ємностей для сипких матеріалів Крім того, засіб для спрямування потоку сипкого матеріалу досить складний за конструкцією та може вийти з ладу в разі застрявання на його пластинах всіляких включень (дріт, обривки тканини), наявність яких можлива в потоку сипкого матеріалу, що призводить до зниження надійності та ефективності роботи через втрати часу на очищення каналів, якими йде потік сипкого матеріалу, крім того, під час взаємодії з пластинами засобу для спрямування потоку сипкого матеріалу втрачається частина його енергії, що призводить до зменшення горизонтального льоту частинок, а отже, і до нерівномірності завантаження ємностей Технічна задача корисної моделі полягає в удосконаленні пристрою для завантажування ємностей сипким матеріалом шляхом виконання засобу для спрямування потоку сипкого матеріалу у 4780 вигляді вертикального циліндричного завантажувального патрубка, а розсікача потоку сипкого матеріалу - у вигляді співвісної вертикальному циліндричному завантажувальному патрубку конічної обичайки з направленим догори меншим торцевим отвором, площа якого менша за площу вихідного отвору вертикального циліндричного завантажувального патрубка, спрощуючи конструкцію пристрою і забезпечуючи подавання сипкого матеріалу як до периферії, а і центральному напрямку, що сприяє надійності та ефективності роботи та більш рівномірному розподілу сипкого матеріалу всередині силоса або подібної циліндричної оболонкової ємності. Пристрій для завантажування силоса або подібної циліндричної оболонкової ємності сипким матеріалом має засіб для спрямування потоку сипкого матеріалу, яким є вертикальний циліндричний завантажувальний патрубок, і установлений під ним конічний елемент для розсікання потоку сипкого матеріалу у вигляді співвісної вертикальному циліндричному завантажувальному патрубку конічної обичайки з направленим догори меншим торцевим отвором, площа якого менша за площу вихідного отвору вертикального циліндричного завантажувального патрубка. Знизу вертикального циліндричного завантажувального патрубка над конічною обичайкою з направленим догори меншим торцевим отвором співвісно може бути установлено конічну обичайку або воронку з направленим додолу вихідним меншим торцевим отвором, площа якого менша за площу вихідного отвору вертикального завантажувального патрубка і більша за площу направленого догори меншого торцевого отвору конічної обичайки з направленим догори меншим торцевим отвором. Конічну обичайку або воронку з направленим додолу вихідним меншим торцевим отвором може бути установлено з проміжком між її верхнім краєм та нижнім краєм вертикального циліндричного завантажувального патрубка. В варіанті площа меншого торцевого отвору конічної обичайки з направленим догори меншим торцевим отвором в 1,8 - 2,2 рази менша за площу вихідного отвору розташованого безпосередньо над нею елемента, а саме вихідного отвору вертикального завантажувального патрубка або конічної обичайку або воронки з направленим додолу вихідним меншим торцевим отвором. Корисну модель проілюстровано ескізами: Фіг.1. Пристрій для завантажування силоса або подібної циліндричної оболонкової ємності сипким матеріалом. Фіг.2. Схема завантажування силоса сипким матеріалом. Установлений на даху 1 силоса 2 пристрій для завантажування силоса сипким матеріалом, наприклад зерном, має призначений для спрямування потоку сипкого матеріалу вертикальний циліндричний завантажувальний патрубок 3, під вихідним отвором 4 якого за допомогою кронштейнів 5 співвісно установлено конічну обичайку (або воронку) 6 з направленим додолу вихідним меншим торцевим отвором 7. Конічну обичайку (воронку) 6 установлено із проміжком між нижнім краєм 8 вертикального циліндричного завантажувального патрубка 3 та її верхнім краєм 9. Під конічною обичайкою (воронкою) 6 за допомогою кронштейнів 10 співвісно установлено конічну обичайку 11 з направленим догори меншим торцевим отвором 12. Площа направленого догори меншого торцевого отвору 12 обичайки 11 вдвічі менша за площу направленого додолу вихідного меншого торцевого отвору 7 обичайки 6, меншої за площу вихідного отвору 4 завантажувального патрубка 3. Під час завантажування силоса 2 потік зерна, що його подають згори у завантажувальний патрубок 3, крізь вихідний отвір 4 завантажувального патрубка 3 і вихідний отвір 7 обичайки 6 і потрапляє на обичайку 11 і розділяється на два потоки: потік 13, який проходить крізь менший торцевий отвір 12 обичайки 11, та потік 14, який проходить по зовнішній конічній поверхні обичайки 11 і рівномірно спрямовується до периферії. Утворення центрального пагорба 15 в середній частині та кільцевого пагорба 16 ближче до периферії та перемішування фракцій в пристрої для завантажування сприяють більш рівномірному розподіленню зерна всередині внутрішнього об'єму силоса 2, що забезпечує зменшення згинальних зусиль, які діють на оболонкову конструкцію. Використання пристрою для завантажування силоса або подібної циліндричної оболонкової ємності сипким матеріалом сприяє рівномірному та однорідному завантажуванню, завдяки чому забезпечується рівномірне вентилювання завантажуваної сировини, отже, краще збереження зерна, а також поліпшується вивантаження. Простота конструкції забезпечує надійну та ефективну роботу, а зменшення згинальних зусиль завдяки рівномірному завантажуванню сприяє підвищенню безпеки експлуатації силосних зерносховищ. Г-ЧФ 4780 Комп'ютерна верстка А Крулевский Підписне Тираж 37 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул Урицького, 45, м Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул Глазунова, 1, м Київ-42, 01601
