Грейферні ваги

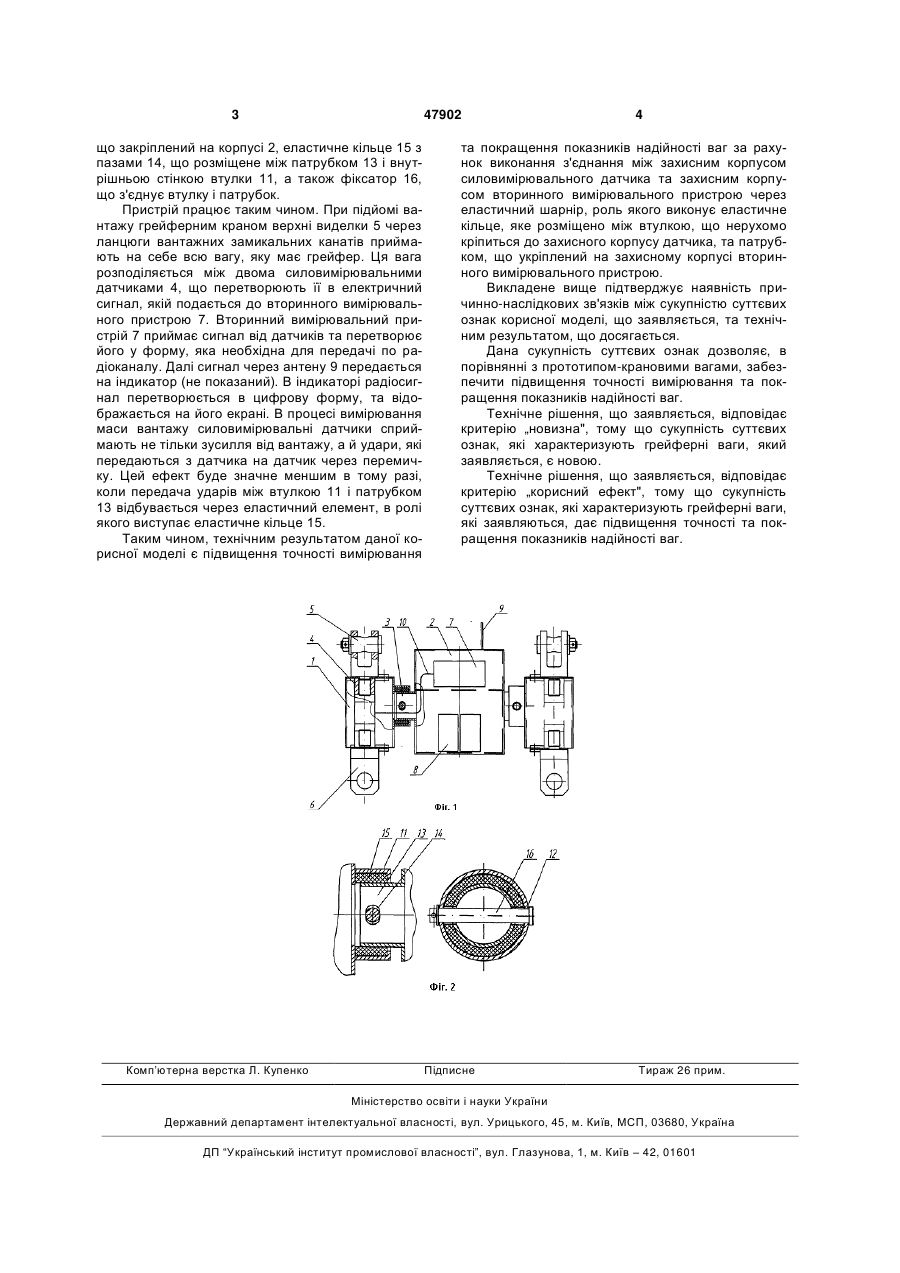

Грейферні ваги, які вмонтовані в ланцюги вантажних замикальних канатів та мають у своєму складі два захисних корпуси, в які встановлені силовимірювальні датчики з закріпленими на них 3 47902 що закріплений на корпусі 2, еластичне кільце 15 з пазами 14, що розміщене між патрубком 13 і внутрішньою стінкою втулки 11, а також фіксатор 16, що з'єднує втулку і патрубок. Пристрій працює таким чином. При підйомі вантажу грейферним краном верхні виделки 5 через ланцюги вантажних замикальних канатів приймають на себе всю вагу, яку має грейфер. Ця вага розподіляється між двома силовимірювальними датчиками 4, що перетворюють її в електричний сигнал, якій подається до вторинного вимірювального пристрою 7. Вторинний вимірювальний пристрій 7 приймає сигнал від датчиків та перетворює його у форму, яка необхідна для передачі по радіоканалу. Далі сигнал через антену 9 передається на індикатор (не показаний). В індикаторі радіосигнал перетворюється в цифрову форму, та відображається на його екрані. В процесі вимірювання маси вантажу силовимірювальні датчики сприймають не тільки зусилля від вантажу, а й удари, які передаються з датчика на датчик через перемичку. Цей ефект буде значне меншим в тому разі, коли передача ударів між втулкою 11 і патрубком 13 відбувається через еластичний елемент, в ролі якого виступає еластичне кільце 15. Таким чином, технічним результатом даної корисної моделі є підвищення точності вимірювання Комп’ютерна верстка Л. Купенко 4 та покращення показників надійності ваг за рахунок виконання з'єднання між захисним корпусом силовимірювального датчика та захисним корпусом вторинного вимірювального пристрою через еластичний шарнір, роль якого виконує еластичне кільце, яке розміщено між втулкою, що нерухомо кріпиться до захисного корпусу датчика, та патрубком, що укріплений на захисному корпусі вторинного вимірювального пристрою. Викладене вище підтверджує наявність причинно-наслідкових зв'язків між сукупністю суттєвих ознак корисної моделі, що заявляється, та технічним результатом, що досягається. Дана сукупність суттєвих ознак дозволяє, в порівнянні з прототипом-крановими вагами, забезпечити підвищення точності вимірювання та покращення показників надійності ваг. Технічне рішення, що заявляється, відповідає критерію „новизна", тому що сукупність суттєвих ознак, які характеризують грейферні ваги, який заявляється, є новою. Технічне рішення, що заявляється, відповідає критерію „корисний ефект", тому що сукупність суттєвих ознак, які характеризують грейферні ваги, які заявляються, дає підвищення точності та покращення показників надійності ваг. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
