Пристрій пакування великогабаритних вантажів
Номер патенту: 48186
Опубліковано: 10.03.2010
Автори: Валецький Богдан Петрович, Пальчевський Богдан Олексійович
Формула / Реферат
Пристрій для пакування великогабаритних вантажів, що містить вузли розмотування верхнього і нижнього рулонів з плівкою, механізм подачі вантажу на стіл обтягування, механізм закривання пакета зі зварювальною губкою та вузлом стягування, який відрізняється тим, що механізм закривання пакета оснащений контрпритиском у вигляді півжолоба, розміщеного на столі обтягування навпроти притискного ролика, з можливістю регулювання його положення відносно руху плівки.
Текст

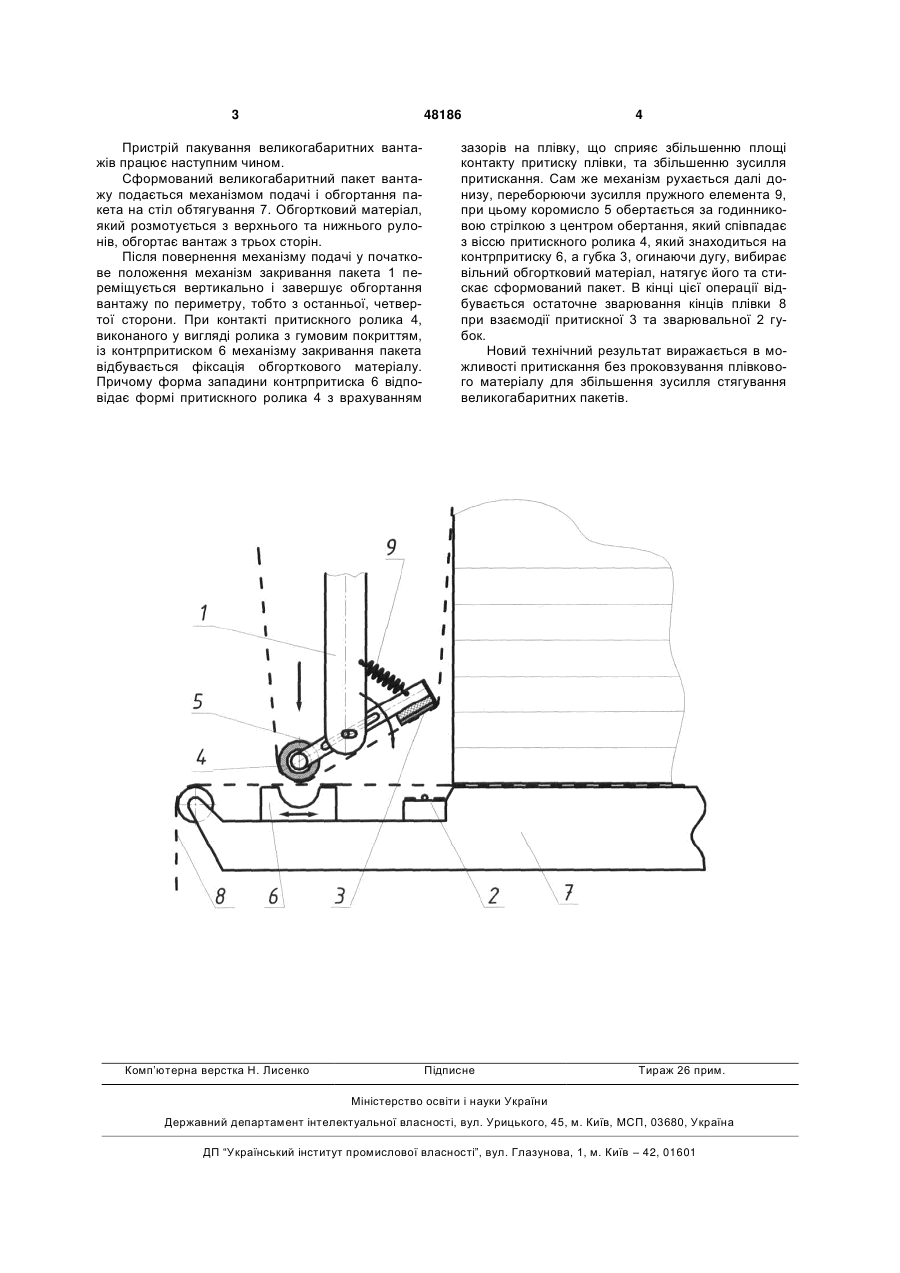

Пристрій для пакування великогабаритних вантажів, що містить вузли розмотування верхньо 3 48186 Пристрій пакування великогабаритних вантажів працює наступним чином. Сформований великогабаритний пакет вантажу подається механізмом подачі і обгортання пакета на стіл обтягування 7. Обгортковий матеріал, який розмотується з верхнього та нижнього рулонів, обгортає вантаж з трьох сторін. Після повернення механізму подачі у початкове положення механізм закривання пакета 1 переміщується вертикально і завершує обгортання вантажу по периметру, тобто з останньої, четвертої сторони. При контакті притискного ролика 4, виконаного у вигляді ролика з гумовим покриттям, із контрпритиском 6 механізму закривання пакета відбувається фіксація обгорткового матеріалу. Причому форма западини контрпритиска 6 відповідає формі притискного ролика 4 з врахуванням Комп’ютерна верстка Н. Лиcенко 4 зазорів на плівку, що сприяє збільшенню площі контакту притиску плівки, та збільшенню зусилля притискання. Сам же механізм рухається далі донизу, переборюючи зусилля пружного елемента 9, при цьому коромисло 5 обертається за годинниковою стрілкою з центром обертання, який співпадає з віссю притискного ролика 4, який знаходиться на контрпритиску 6, а губка 3, огинаючи дугу, вибирає вільний обгортковий матеріал, натягує його та стискає сформований пакет. В кінці цієї операції відбувається остаточне зварювання кінців плівки 8 при взаємодії притискної 3 та зварювальної 2 губок. Новий технічний результат виражається в можливості притискання без проковзування плівкового матеріалу для збільшення зусилля стягування великогабаритних пакетів. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюDevice for packaging large-dimensioned loads
Автори англійськоюValetskyi Bohdan Petrovych, Palchevskyi Bohdan Oleksiiovych
Назва патенту російськоюУстройство для упаковки крупногабаритных грузов
Автори російськоюВалецкий Богдан Петрович, Пальчевский Богдан Алексеевич
МПК / Мітки
МПК: B65B 51/10, B29C 65/02
Мітки: пристрій, великогабаритних, пакування, вантажів
