Пристрій для обертання стрижневих виробів у вакуумній камері іонно-плазмової установки

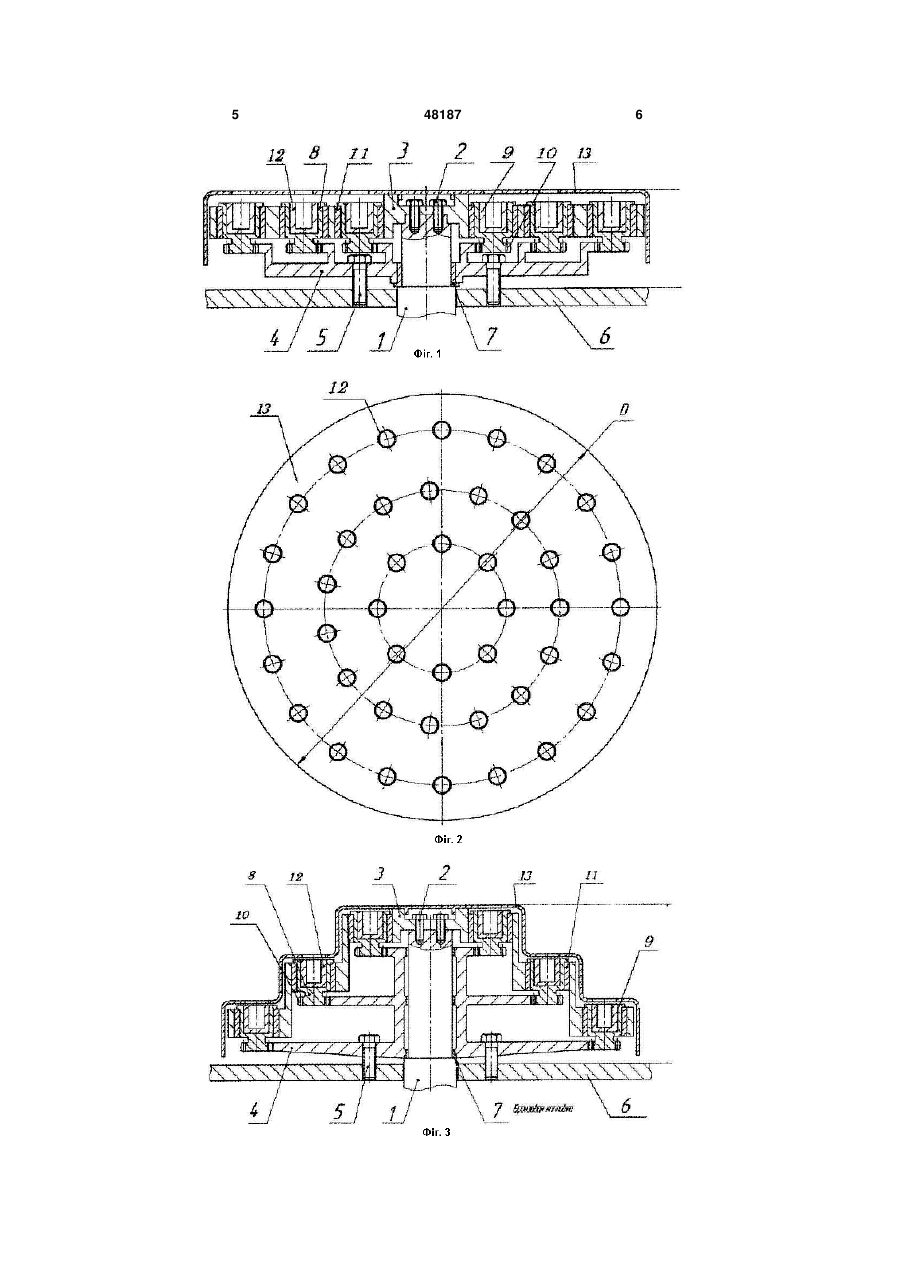

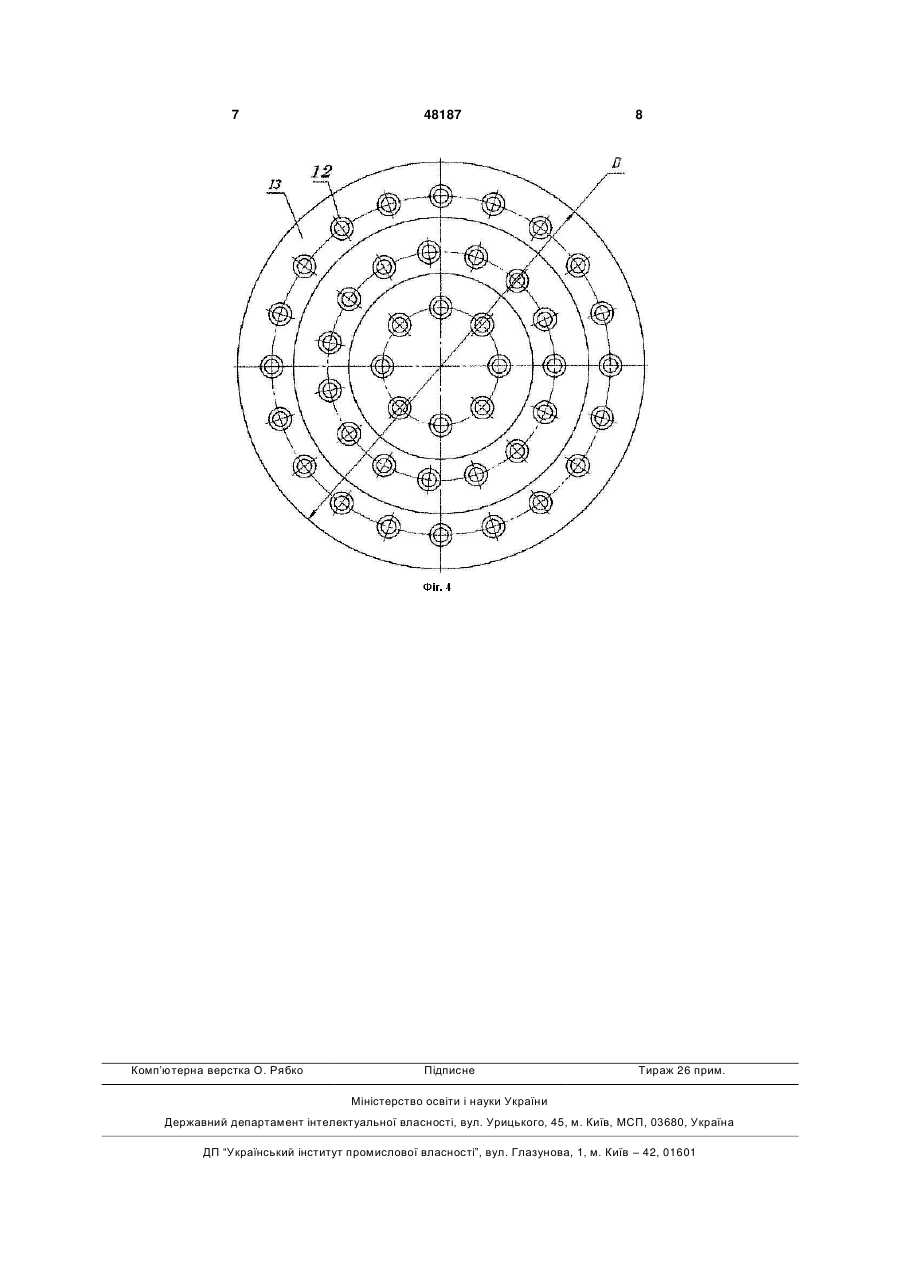

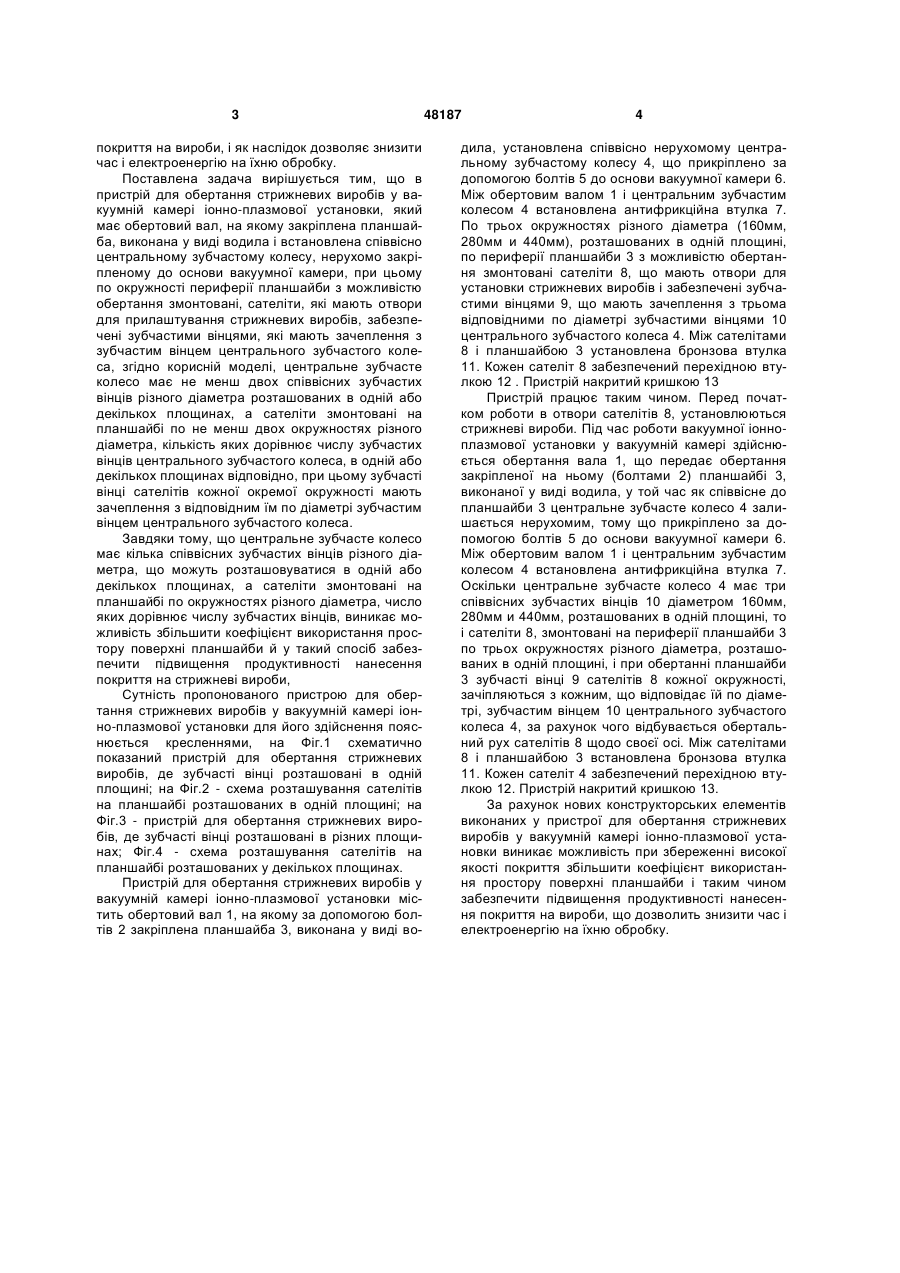

Пристрій для обертання стрижневих виробів у вакуумній камері іонно-плазмової установки, що має обертовий вал, на якому закріплена планшайба, виконана у вигляді водила і встановлена співвісно центральному зубчастому колесу, нерухомо закріпленому до основи вакуумної камери, при цьому по окружності периферії планшайби з мож 3 покриття на вироби, і як наслідок дозволяє знизити час і електроенергію на їхню обробку. Поставлена задача вирішується тим, що в пристрій для обертання стрижневих виробів у вакуумній камері іонно-плазмової установки, який має обертовий вал, на якому закріплена планшайба, виконана у виді водила і встановлена співвісно центральному зубчастому колесу, нерухомо закріпленому до основи вакуумної камери, при цьому по окружності периферії планшайби з можливістю обертання змонтовані, сателіти, які мають отвори для прилаштування стрижневих виробів, забезпечені зубчастими вінцями, які мають зачеплення з зубчастим вінцем центрального зубчастого колеса, згідно корисній моделі, центральне зубчасте колесо має не менш двох співвісних зубчастих вінців різного діаметра розташованих в одній або декількох площинах, а сателіти змонтовані на планшайбі по не менш двох окружностях різного діаметра, кількість яких дорівнює числу зубчастих вінців центрального зубчастого колеса, в одній або декількох площинах відповідно, при цьому зубчасті вінці сателітів кожної окремої окружності мають зачеплення з відповідним їм по діаметрі зубчастим вінцем центрального зубчастого колеса. Завдяки тому, що центральне зубчасте колесо має кілька співвісних зубчастих вінців різного діаметра, що можуть розташовуватися в одній або декількох площинах, а сателіти змонтовані на планшайбі по окружностях різного діаметра, число яких дорівнює числу зубчастих вінців, виникає можливість збільшити коефіцієнт використання простору поверхні планшайби й у такий спосіб забезпечити підвищення продуктивності нанесення покриття на стрижневі вироби, Сутність пропонованого пристрою для обертання стрижневих виробів у вакуумній камері іонно-плазмової установки для його здійснення пояснюється кресленнями, на Фіг.1 схематично показаний пристрій для обертання стрижневих виробів, де зубчасті вінці розташовані в одній площині; на Фіг.2 - схема розташування сателітів на планшайбі розташованих в одній площині; на Фіг.3 - пристрій для обертання стрижневих виробів, де зубчасті вінці розташовані в різних площинах; Фіг.4 - схема розташування сателітів на планшайбі розташованих у декількох площинах. Пристрій для обертання стрижневих виробів у вакуумній камері іонно-плазмової установки містить обертовий вал 1, на якому за допомогою болтів 2 закріплена планшайба 3, виконана у виді во 48187 4 дила, установлена співвісно нерухомому центральному зубчастому колесу 4, що прикріплено за допомогою болтів 5 до основи вакуумної камери 6. Між обертовим валом 1 і центральним зубчастим колесом 4 встановлена антифрикційна втулка 7. По трьох окружностях різного діаметра (160мм, 280мм и 440мм), розташованих в одній площині, по периферії планшайби 3 з можливістю обертання змонтовані сателіти 8, що мають отвори для установки стрижневих виробів і забезпечені зубчастими вінцями 9, що мають зачеплення з трьома відповідними по діаметрі зубчастими вінцями 10 центрального зубчастого колеса 4. Між сателітами 8 і планшайбою 3 установлена бронзова втулка 11. Кожен сателіт 8 забезпечений перехідною втулкою 12 . Пристрій накритий кришкою 13 Пристрій працює таким чином. Перед початком роботи в отвори сателітів 8, установлюються стрижневі вироби. Під час роботи вакуумної іонноплазмової установки у вакуумній камері здійснюється обертання вала 1, що передає обертання закріпленої на ньому (болтами 2) планшайбі 3, виконаної у виді водила, у той час як співвісне до планшайби 3 центральне зубчасте колесо 4 залишається нерухомим, тому що прикріплено за допомогою болтів 5 до основи вакуумної камери 6. Між обертовим валом 1 і центральним зубчастим колесом 4 встановлена антифрикційна втулка 7. Оскільки центральне зубчасте колесо 4 має три співвісних зубчастих вінців 10 діаметром 160мм, 280мм и 440мм, розташованих в одній площині, то і сателіти 8, змонтовані на периферії планшайби 3 по трьох окружностях різного діаметра, розташованих в одній площині, і при обертанні планшайби 3 зубчасті вінці 9 сателітів 8 кожної окружності, зачіпляються з кожним, що відповідає їй по діаметрі, зубчастим вінцем 10 центрального зубчастого колеса 4, за рахунок чого відбувається обертальний рух сателітів 8 щодо своєї осі. Між сателітами 8 і планшайбою 3 встановлена бронзова втулка 11. Кожен сателіт 4 забезпечений перехідною втулкою 12. Пристрій накритий кришкою 13. За рахунок нових конструкторських елементів виконаних у пристрої для обертання стрижневих виробів у вакуумній камері іонно-плазмової установки виникає можливість при збереженні високої якості покриття збільшити коефіцієнт використання простору поверхні планшайби і таким чином забезпечити підвищення продуктивності нанесення покриття на вироби, що дозволить знизити час і електроенергію на їхню обробку. 5 48187 6 7 Комп’ютерна верстка О. Рябко 48187 8 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
