Електромагнітний обмежувач струму короткого замикання з високотемпературною надпровідниковою обмоткою

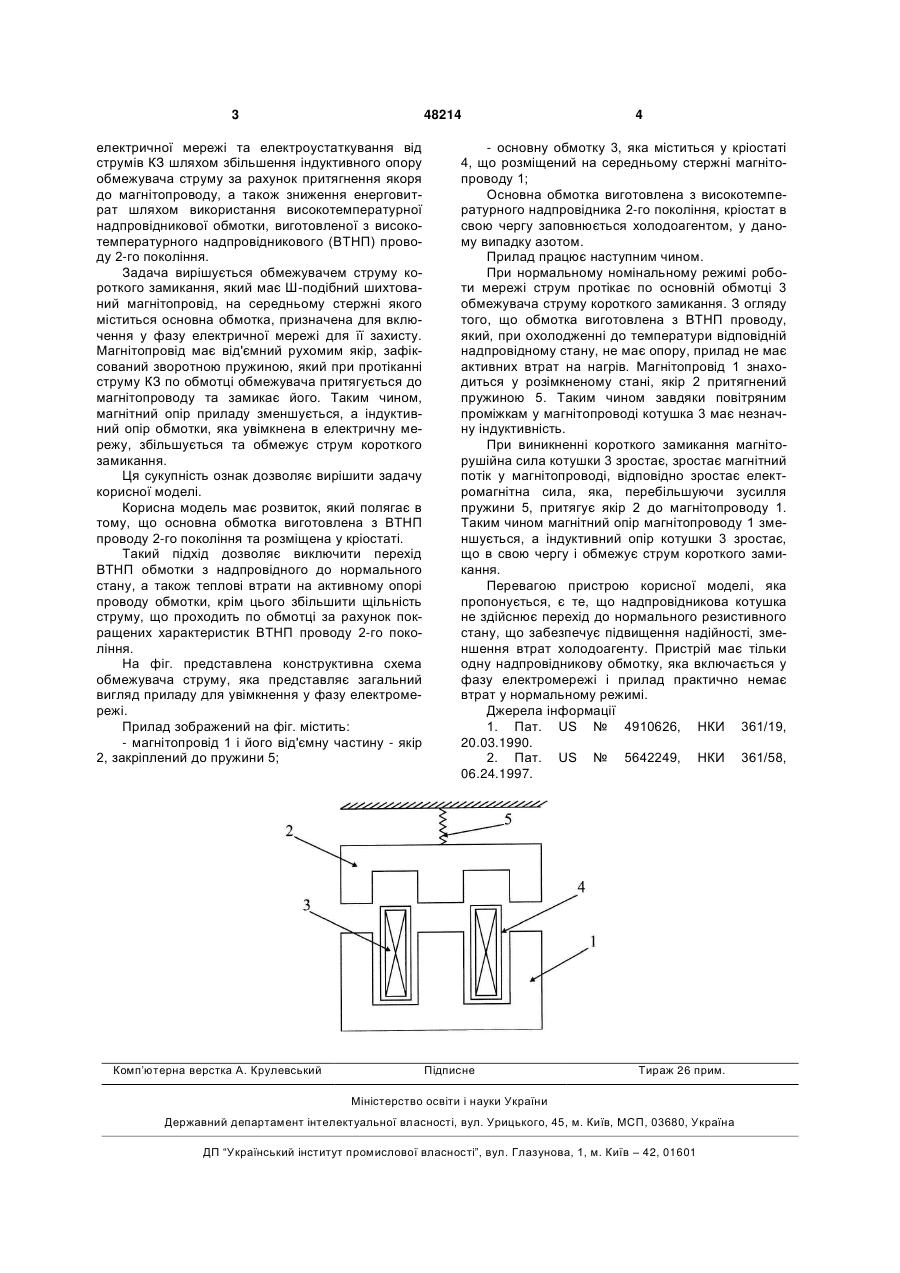

1. Обмежувач струму короткого замикання, що містить розімкнену магнітну систему, закріплену до пружини рухому магнітопровідну частину з основ 3 48214 електричної мережі та електроустаткування від струмів КЗ шляхом збільшення індуктивного опору обмежувача струму за рахунок притягнення якоря до магнітопроводу, а також зниження енерговитрат шляхом використання високотемпературної надпровідникової обмотки, виготовленої з високотемпературного надпровідникового (ВТНП) проводу 2-го покоління. Задача вирішується обмежувачем струму короткого замикання, який має Ш-подібний шихтований магнітопровід, на середньому стержні якого міститься основна обмотка, призначена для включення у фазу електричної мережі для її захисту. Магнітопровід має від'ємний рухомим якір, зафіксований зворотною пружиною, який при протіканні струму КЗ по обмотці обмежувача притягується до магнітопроводу та замикає його. Таким чином, магнітний опір приладу зменшується, а індуктивний опір обмотки, яка увімкнена в електричну мережу, збільшується та обмежує струм короткого замикання. Ця сукупність ознак дозволяє вирішити задачу корисної моделі. Корисна модель має розвиток, який полягає в тому, що основна обмотка виготовлена з ВТНП проводу 2-го покоління та розміщена у кріостаті. Такий підхід дозволяє виключити перехід ВТНП обмотки з надпровідного до нормального стану, а також теплові втрати на активному опорі проводу обмотки, крім цього збільшити щільність струму, що проходить по обмотці за рахунок покращених характеристик ВТНП проводу 2-го покоління. На фіг. представлена конструктивна схема обмежувача струму, яка представляє загальний вигляд приладу для увімкнення у фазу електромережі. Прилад зображений на фіг. містить: - магнітопровід 1 і його від'ємну частину - якір 2, закріплений до пружини 5; Комп’ютерна верстка А. Крулевський 4 - основну обмотку 3, яка міститься у кріостаті 4, що розміщений на середньому стержні магнітопроводу 1; Основна обмотка виготовлена з високотемпературного надпровідника 2-го покоління, кріостат в свою чергу заповнюється холодоагентом, у даному випадку азотом. Прилад працює наступним чином. При нормальному номінальному режимі роботи мережі струм протікає по основній обмотці 3 обмежувача струму короткого замикання. З огляду того, що обмотка виготовлена з ВТНП проводу, який, при охолодженні до температури відповідній надпровідному стану, не має опору, прилад не має активних втрат на нагрів. Магнітопровід 1 знаходиться у розімкненому стані, якір 2 притягнений пружиною 5. Таким чином завдяки повітряним проміжкам у магнітопроводі котушка 3 має незначну індуктивність. При виникненні короткого замикання магніторушійна сила котушки 3 зростає, зростає магнітний потік у магнітопроводі, відповідно зростає електромагнітна сила, яка, перебільшуючи зусилля пружини 5, притягує якір 2 до магнітопроводу 1. Таким чином магнітний опір магнітопроводу 1 зменшується, а індуктивний опір котушки 3 зростає, що в свою чергу і обмежує струм короткого замикання. Перевагою пристрою корисної моделі, яка пропонується, є те, що надпровідникова котушка не здійснює перехід до нормального резистивного стану, що забезпечує підвищення надійності, зменшення втрат холодоагенту. Пристрій має тільки одну надпровідникову обмотку, яка включається у фазу електромережі і прилад практично немає втрат у нормальному режимі. Джерела інформації 1. Пат. US № 4910626, НКИ 361/19, 20.03.1990. 2. Пат. US № 5642249, НКИ 361/58, 06.24.1997. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
