Суддійський пристрій

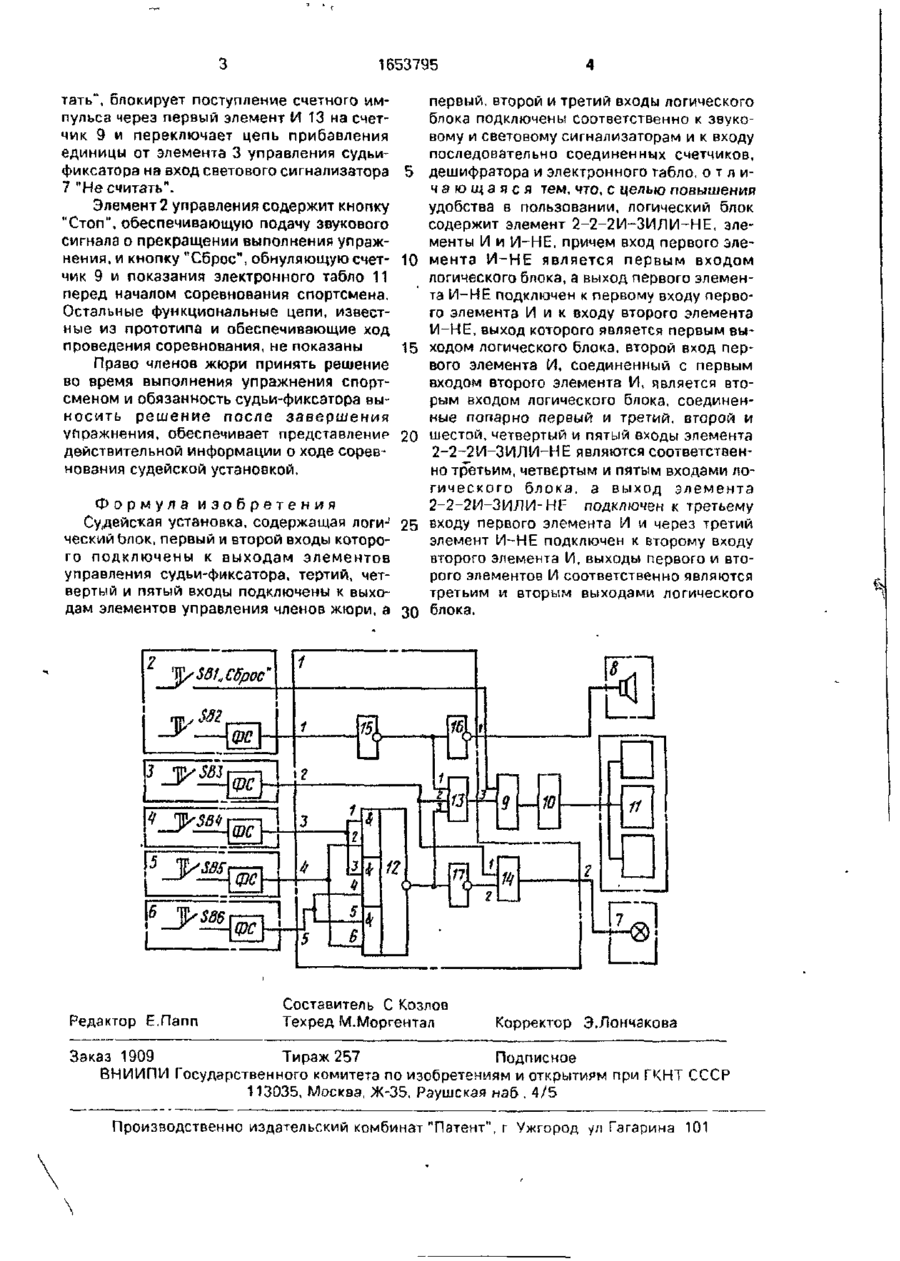

Изобретение позволяет предотвратить доведение до зрителей и спортсмена-участника, выполняющего упражнение ошибочное решение судьи-фиксатора Логический элемент 2-2-2И-ЗИЛИ-НЕ логического блока формирует сигнал решения большинства членов жюри "Не считать" который подается на логические элементы И, И~НЕ. Сигнал ошибочно принятого решения судьи-фиксатора коммутируется на световой индикатор. 1 ил. Изобретение относится к области индикаторных и счетных устройств для проведения спортивных соревнований, например, по гиревому спорту. В процессе соревнования спортсмена например, по гиревому спорту после каждого правильно выполненного упражнения судья-фиксатор нажимает кнопку элемента 3 управления Сигнал высокого уровня поступает на второй вход логического блока 1 второй вход первого элемента И 13 На пераомитрегьем входах первого элемента И 13 высокий логический уровень что соответствует исходным состоянием кнопок элементов 2 и 4-*6 управления. На выходе первого элемента И 13 формируется фронт импульса, который суммируется со значением числа, хранящегося в счетчике 9 Новое значение числа правильно выполненных упражнений пройдя дешифратор 10, отображается на электронном табло 11 Если спортсмен допустил техническую ошибку при выполнении упражнения, члены жюри могут принять решение "Не считать", что осуществляется нажатием кнопок элементов 4-6 управления Элемент 2-2-2ИЗИЛИ-НЕ 12 формирует сигнал управления, который соответствует решению большинства членов жюри Сигнал низкого уровня с выхода элемента 2-2-2И-ЗИЛИ-НЕ 12 соответствующий решению жюри 'Не счи Цель изобретения - повышение удобства в пользовании для спортсмена-участника и зрителей. Цель достигается путем предотвращения доведения до спортсмена-участника и зрителей ошибочных решений, которые могут быть приняты судьей-фиксатором, что позволяет зрителям и спортсмену достовернее воспринимать ход соревнования. На чертеже изображена функциональная схема судейской установки. Установка содержит логический блок 1 элементы управления судьи-фиксатора 2 и 3 и членов жюри 4-6, световой 7 и звуковой 8 сигнализаторы, счетчик 9, дешифратор 10, электронное табло 11, при этом логический блок 1 содержит функциональный элемент 2-2-21Л-ЗИДИ-НЕ 12, элементы И 13 и 14 элементы И-НЕ 15-17, которые соединены в определенной последовательности Судейская установка работает следующим образом ел со 1653795 тать", блокирует поступление счетного импульса через первый элемент И 13 на счетчик 9 и переключает цепь прибавления единицы от элемента 3 управления судьификсатора на вход светового сигнализатора 7 "Не считать". Элемент 2 управления содержит кнопку "Стоп", обеспечивающую подачу звукового сигнала о прекращении выполнения упражнения, и кнопку "Сброс", обнуляющую счетчик 9 и показания электронного табло 11 перед началом соревнования спортсмена. Остальные функциональные цепи, известные из прототипа и обеспечивающие ход проведения соревнования, не показаны Право членов жюри принять решение во время выполнения упражнения спортсменом и обязанность судьи-фиксатора выносить решение после завершения упражнения, обеспечивает представление1 действительной информации о ходе соревнования судейской установкой. 5 10 15 20 Формула изобретения Судейская установка, содержащая логи-' 25 ческий Ьлок, первый и второй входы которого подключены к выходам элементов управления судьи-фиксатора, тертий, четвертый и пятый входы подключены к выходам элементов управления членов жюри, а 30 Редактор Е.Папп первый, второй и третий входы логического блока подключены соответственно к звуковому и световому сигнализаторам и к входу последовательно соединенных счетчиков, дешифратора и электронного табло, о т л и ч а ю щ а я с я тем, что, с целью повышения удобства в пользовании, логический блок содержит элемент 2-2-2И-ЗИЛИ-НЕ, элементы И и И-НЕ, причем вход первого злемента И-НЕ является первым входом логического блока, а выход первого элемента И-НЕ подключен к первому входу первого элемента И н к входу второго элемента И-НЕ, выход которого является первым выходом логического блока, второй вход первого элемента И, соединенный с первым входом второго элемента И, является вторым входом логического блока, соединенные попарно первый и третий, второй и шестой, четвертый и пятый входы элемента 2-2-2И-ЗИЛИ-НЕ являются соответственно третьим, четвертым и пятым входами логического блока, а выход элемента 2-2-2И-ЗИЛИ-Н1- подключен к третьему входу первого элемента И и через третий элемент И-НЕ подключен к второму входу второго элемента И, выходы первого и второго элементов И соответственно являются третьим и вторым выходами логического блока. Составитель С Козлов Техред М.Моргентал Корректор Э.Лончакова Заказ 1909 Тираж 257 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская нэб . 4/5 Производственно издательский комбинат "Патент", г Ужгород ул Гагарина 101
