Циркуляційна гідравлічна система
Номер патенту: 48329
Опубліковано: 10.03.2010
Автори: Соляник Валерій Олександрович, Фінкельштейн Зельман Лазорович, Бойко Микола Зельманович, Панченко Віталій Олександрович, Семенов Олексій Миколайович, Євтушенко Анатолій Олександрович
Формула / Реферат
1. Циркуляційна гідравлічна система, що містить резервуари середовища, що перекачується, і споживача, між якими встановлено динамічний насос з всмоктувальним і напірним трубопроводами, на всмоктувальному трубопроводі встановлений гідроструминний насос, який за допомогою байпасної лінії з'єднано з зоною високого тиску динамічного насоса, яка відрізняється тим, що на всмоктувальному трубопроводі між динамічним і гідроструминним насосами встановлений самоочисний гідродинамічний фільтр з лінією скиду шламу.
2. Циркуляційна гідравлічна система за п. 1, яка відрізняється тим, що на байпасній лінії і лінії скиду шламу встановлені регулюючі елементи.
Текст

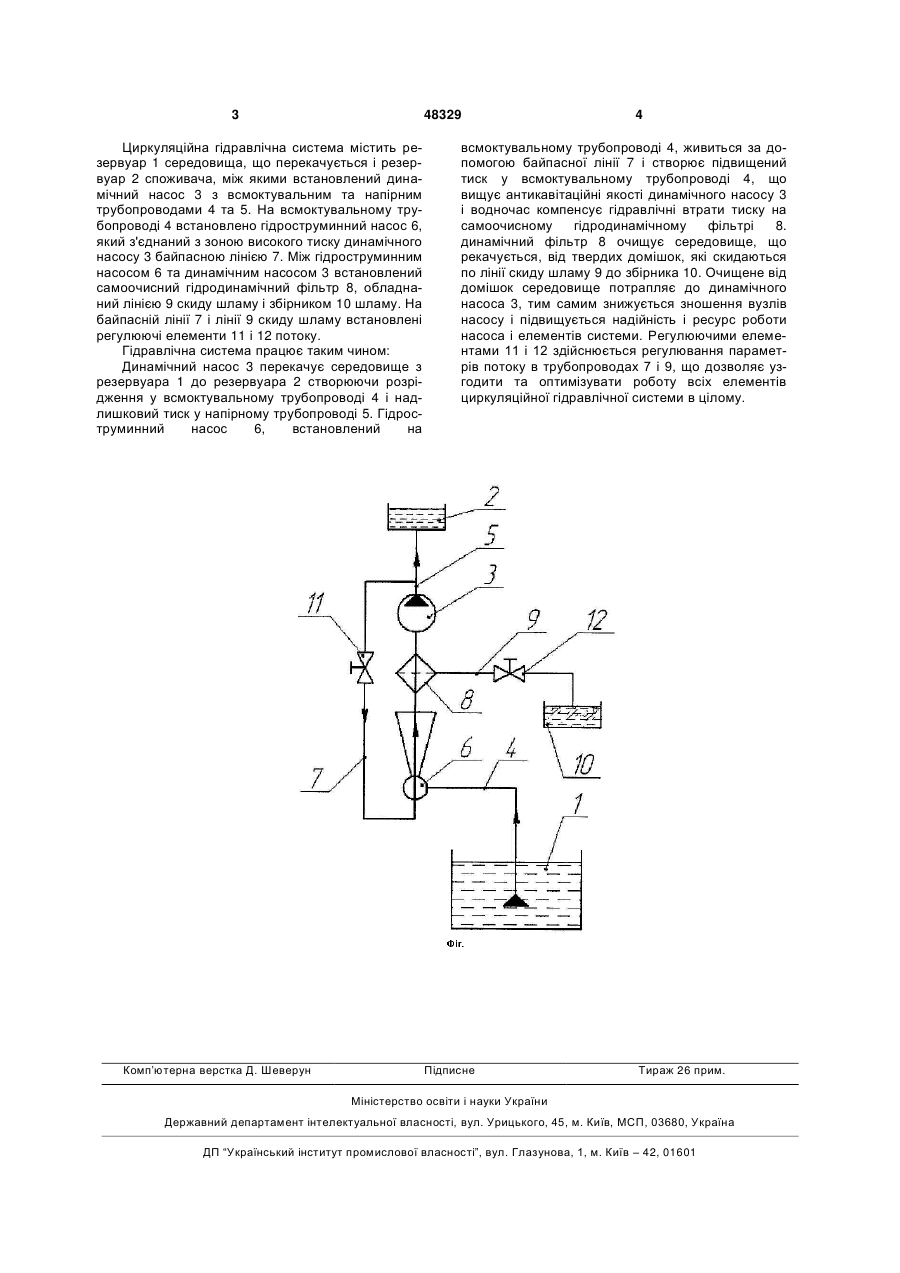

1. Циркуляційна гідравлічна система, що містить резервуари середовища, що перекачується, і 3 48329 Циркуляційна гідравлічна система містить резервуар 1 середовища, що перекачується і резервуар 2 споживача, між якими встановлений динамічний насос 3 з всмоктувальним та напірним трубопроводами 4 та 5. На всмоктувальному трубопроводі 4 встановлено гідроструминний насос 6, який з'єднаний з зоною високого тиску динамічного насосу 3 байпасною лінією 7. Між гідроструминним насосом 6 та динамічним насосом 3 встановлений самоочисний гідродинамічний фільтр 8, обладнаний лінією 9 скиду шламу і збірником 10 шламу. На байпасній лінії 7 і лінії 9 скиду шламу встановлені регулюючі елементи 11 і 12 потоку. Гідравлічна система працює таким чином: Динамічний насос 3 перекачує середовище з резервуара 1 до резервуара 2 створюючи розрідження у всмоктувальному трубопроводі 4 і надлишковий тиск у напірному трубопроводі 5. Гідроструминний насос 6, встановлений на Комп’ютерна верстка Д. Шеверун 4 всмоктувальному трубопроводі 4, живиться за допомогою байпасної лінії 7 і створює підвищений тиск у всмоктувальному трубопроводі 4, що вищує антикавітаційні якості динамічного насосу 3 і водночас компенсує гідравлічні втрати тиску на самоочисному гідродинамічному фільтрі 8. динамічний фільтр 8 очищує середовище, що рекачується, від твердих домішок, які скидаються по лінії скиду шламу 9 до збірника 10. Очищене від домішок середовище потрапляє до динамічного насоса 3, тим самим знижується зношення вузлів насосу і підвищується надійність і ресурс роботи насоса і елементів системи. Регулюючими елементами 11 і 12 здійснюється регулювання параметрів потоку в трубопроводах 7 і 9, що дозволяє узгодити та оптимізувати роботу всіх елементів циркуляційної гідравлічної системи в цілому. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюCirculation hydraulic system
Автори англійськоюBoiko Mykola Zelmanovych, Yevtushenko Anatolii Oleksandrovych, Panchenko Vitalii Oleksandrovych, Semenov Oleksii Mykolaiovych, Solianyk Valerii Oleksandrovych, Finkelshtein Zelman Lazarovych
Назва патенту російськоюЦиркуляционная гидравлическая система
Автори російськоюБойко Николай Зельманович, Евтушенко Анатолий Александрович, Панченко Виталий Александрович, Семенов Алексей Николаевич, Соляник Валерий Александрович, Финкельштейн Зельман Лазарович
МПК / Мітки
МПК: F04F 5/00
Мітки: гідравлічна, система, циркуляційна
Код посилання
<a href="https://ua.patents.su/2-48329-cirkulyacijjna-gidravlichna-sistema.html" target="_blank" rel="follow" title="База патентів України">Циркуляційна гідравлічна система</a>
