Пружна муфта для з`єднання валів

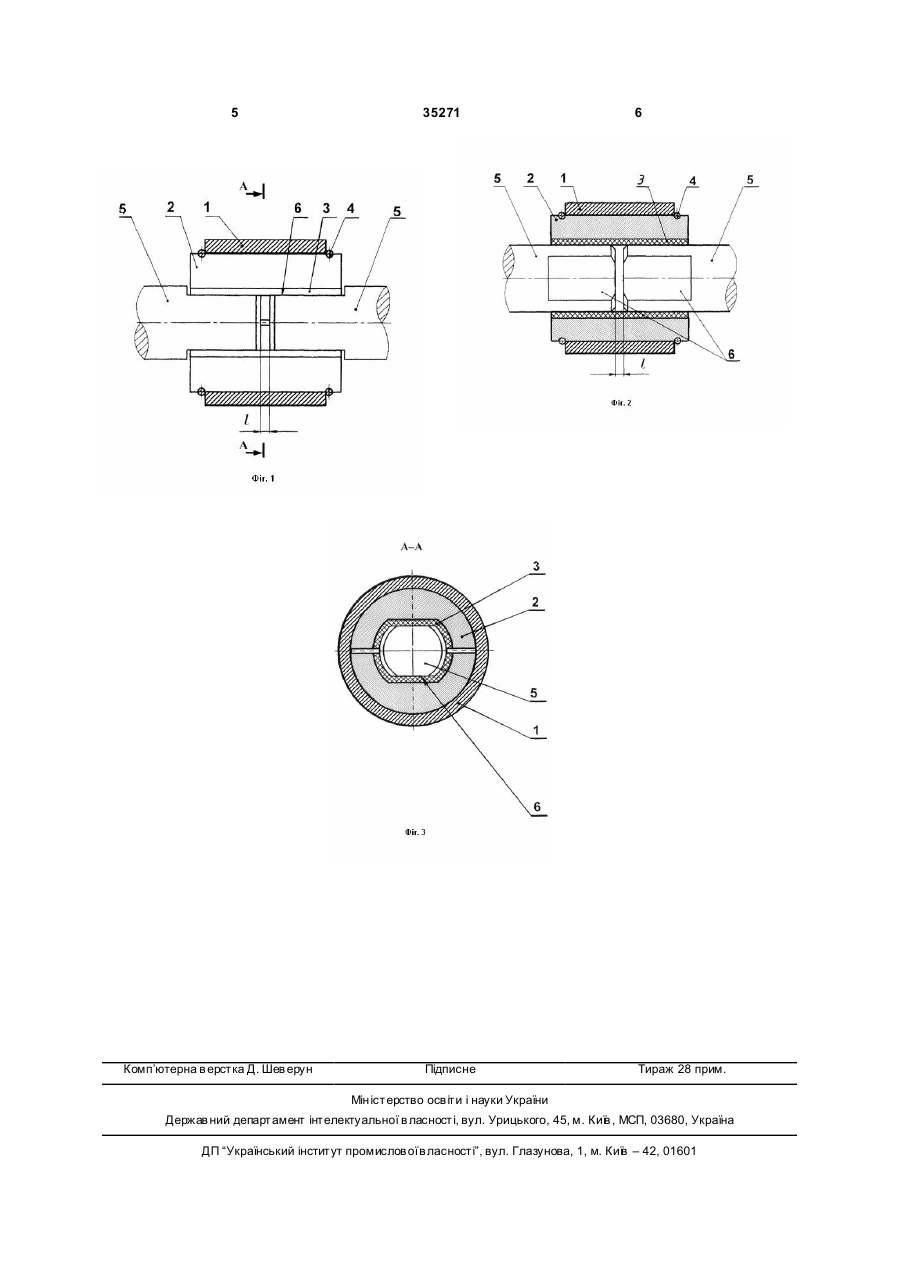

Пружна муфта для з'єднання валів, що містить цільну циліндричну втулку, у котрій розташовані дві розрізні циліндричні півмуфти, дві плоскі еластичні прокладки, а на зовнішніх 3 35271 Найбільш близьким до запропонованого технічного рішення є пружна муфта [Патент України №13890 МПК (2006) F16D1/0 бюл. №4]. Вона містить два вали, що з'єдн уються, із двома паралельними плоскими лисками на кінцях, на яких концентрично розташовані дві плоскі еластичні прокладки та дві півмуфти з Пподібними отворами. На півмуфтах установлені цільна циліндрична втулка та два розрізних пружних кільця. Ця пружна муфта має два істотних недоліки. По-перше, це те, що при передачі крутного моменту односторонньо (перехресно) завантажені пари плоских елементів П-подібних отворів півмуфт і відповідно половини паралельних плоских лисок валів, що з'єднуються, що приводить за інших однакових умов до істотного зниження величин крутного моменту, який передається з одного вала на інший. По-друге, це технологічна складність виготовлення в півмуфтах П-подібних отворів, коли необхідно сумістити дві паралельні плоскі поверхні із циліндричною між ними усередині півмуфти. При цьому, діаметр (загальний) внутрішньої циліндричної поверхні півмуфти повинен бути строго концентричним відносно діаметра валів, що з'єднуються, і її зовнішньої циліндричної поверхні. В основу корисної моделі поставлено задачу вдосконалення пружної муфти для з'єднання валів, у якій за рахунок конструктивного виконання елементів підвищується крутний момент, що передається, і спрощується технологія виготовлення. Поставлена задача вирішується за рахунок того, що в пружній муфті для з'єднання валів, що містить цільну циліндричну втулку, у котрій розташовано дві розрізні циліндричні півмуфти, дві плоскі еластичні прокладки, а на зовнішніх циліндричних поверхнях півмуфт впритул до торців цільної циліндричної втулки встановлено два пружних розрізних кільця, а на кінцях валів виконано плоскі паралельні лиски, відповідно до корисної моделі внутрішня поверхня півмуфт утворена двома однаковими циліндричними поверхнями спряженими плоскою поверхнею відповідно до конструкції валів, що з'єднуються, при, цьому площина рознімання півмуфт паралельна плоским лискам. Виконання внутрішньої поверхні півмуфт двома однаковими циліндричними поверхнями спряженими плоскою поверхнею, відповідно до конструкції валів, що з'єднуються, здійснюється без використання спеціального фрезерного інструмента, що дозволяє спростити технологію виготовлення півмуфт. Розташування площини рознімання півмуфт паралельно плоским лискам дозволяє підвищити крутний момент, що передається, за рахунок однакового розподілу тангенціальних і радіальних 4 напруг на плоских лисках валів, що з'єднуються, і на плоских поверхнях півмуфт. На фіг. 1-3 зображена пружна муфта для з'єднання валів: фіг. 1 - фронтальна проекція пружної муфти в осьовому розрізі, фіг. 2 горизонтальна проекція пружної муфти в осьовому розрізі, фіг. 3 - профільна проекція пружної муфти, розріз А - А на фіг. 1. Пружна муфта для з'єднання валів містить цільну циліндричну втулк у 1, у якій розташовано дві розрізні циліндричні півмуфти 2, дві плоскі еластичні прокладки 3, на зовнішніх циліндричних поверхнях півмуфт 2 впритул до торців цільної циліндричної втулки 1 установлено два пружних розрізних кільця 4 і на кінцях валів 5 виконано паралельні плоскі лиски 6. Складання пружної муфти відбувається в такий спосіб. На один з кінців валів 5, що з'єднуються, до початку монтажу попередньо встановлюється цільна циліндрична втулка 1 і відводиться за межу лиски 6. Лиски 6 на обох валах направляють обертанням валів 5 так, щоб вони були паралельними, після чого на них по черзі вкладають дві плоскі еластичні прокладки 3 і дві півмуфти 2. Далі на півмуфти 2 установлюється цільна циліндрична втулка 1 (яка була попередньо відведена убік), впритул до торців якої розміщують два розрізних пружних кільця 4. Складання завершено. Розбирання виконується у зворотному порядку. Пружна муфта працює в такий спосіб. Крутний момент від ведучого вала до веденого (вали 5) передається через плоскі лиски 6, еластичні прокладки 3 і півмуфти 2. Можливе пересування втулки 1 у ту або іншу сторону по осі обмежують розрізні кільця 4. Виникаючі при передачі крутного моменту різні напруження однаково розподіляються на плоских лисках 6 валів 5, на плоских поверхнях отворів півмуфти 2 і на внутрішній циліндричній поверхні цільної втулки 1, на яку опираються півмуфти 2 своїми зовнішніми циліндричними поверхнями. Еластичні прокладки 3 дають можливість компенсувати будь-які невеликі (характерні при складанні різних механізмів) відхилення від ідеально правильного геометричного розташування валів, що з'єднуються, (радіальні, осьові, кутові і комбінації з них). Наявність плоских пружних прокладок 3 дає можливість згладжувати (демпфірувати) крутильні коливання, які мають місце при обертанні будьяких валів. Запропонована пружна муфта для з'єднання валів дозволяє при монтажі поздовжній осьовий зсув торців валів, що з'єднуються, у необхідних межах (1), а в процесі роботи має можливість компенсувати вплив температурних коливань і інших факторів, які викликають деяку зміну довжини валів, що з'єднуються. Муфта також дозволяє передавати крутний момент у реверсному режимі. 5 Комп’ютерна в ерстка Д. Шев ерун 35271 6 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
