Знімний фургон транспортного засобу

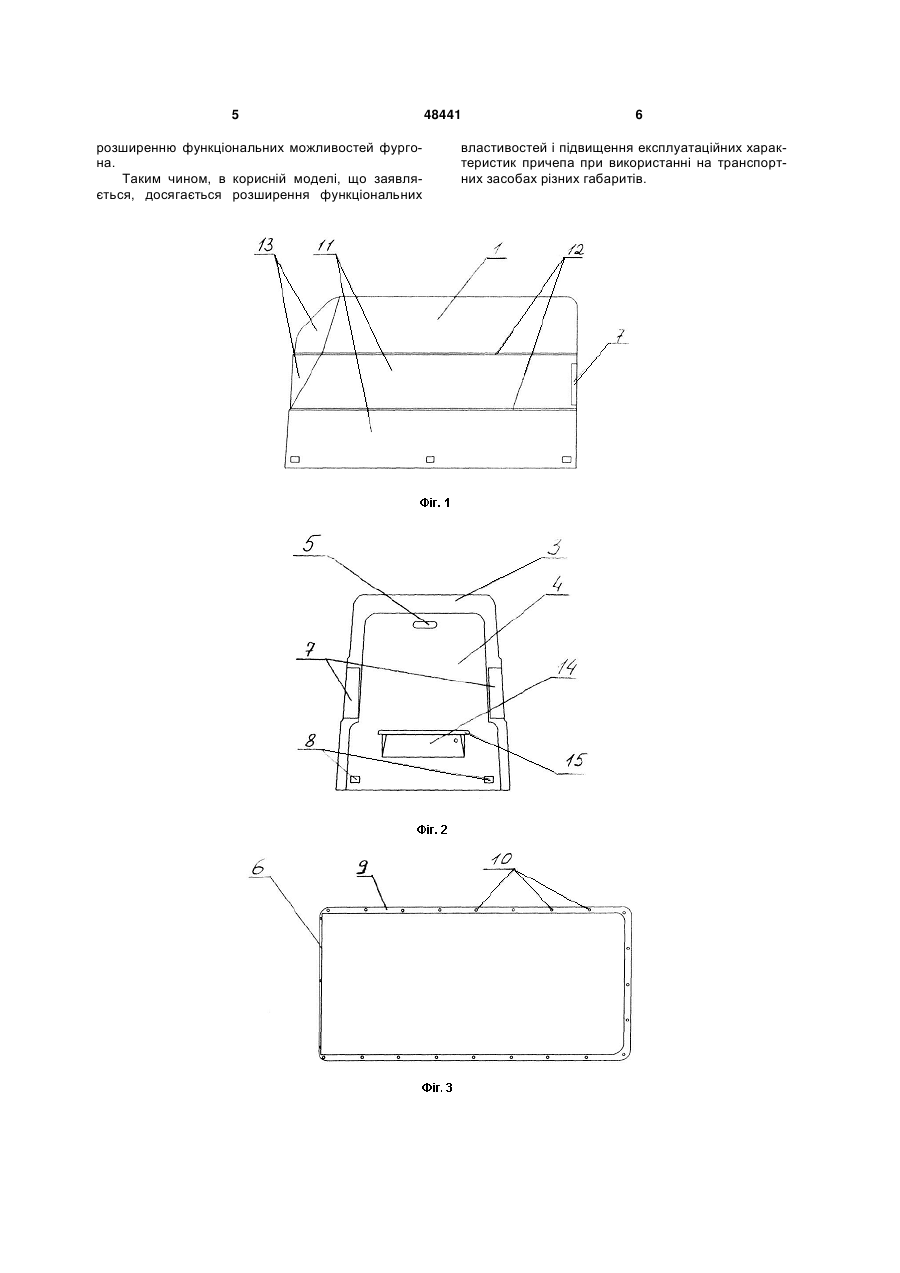

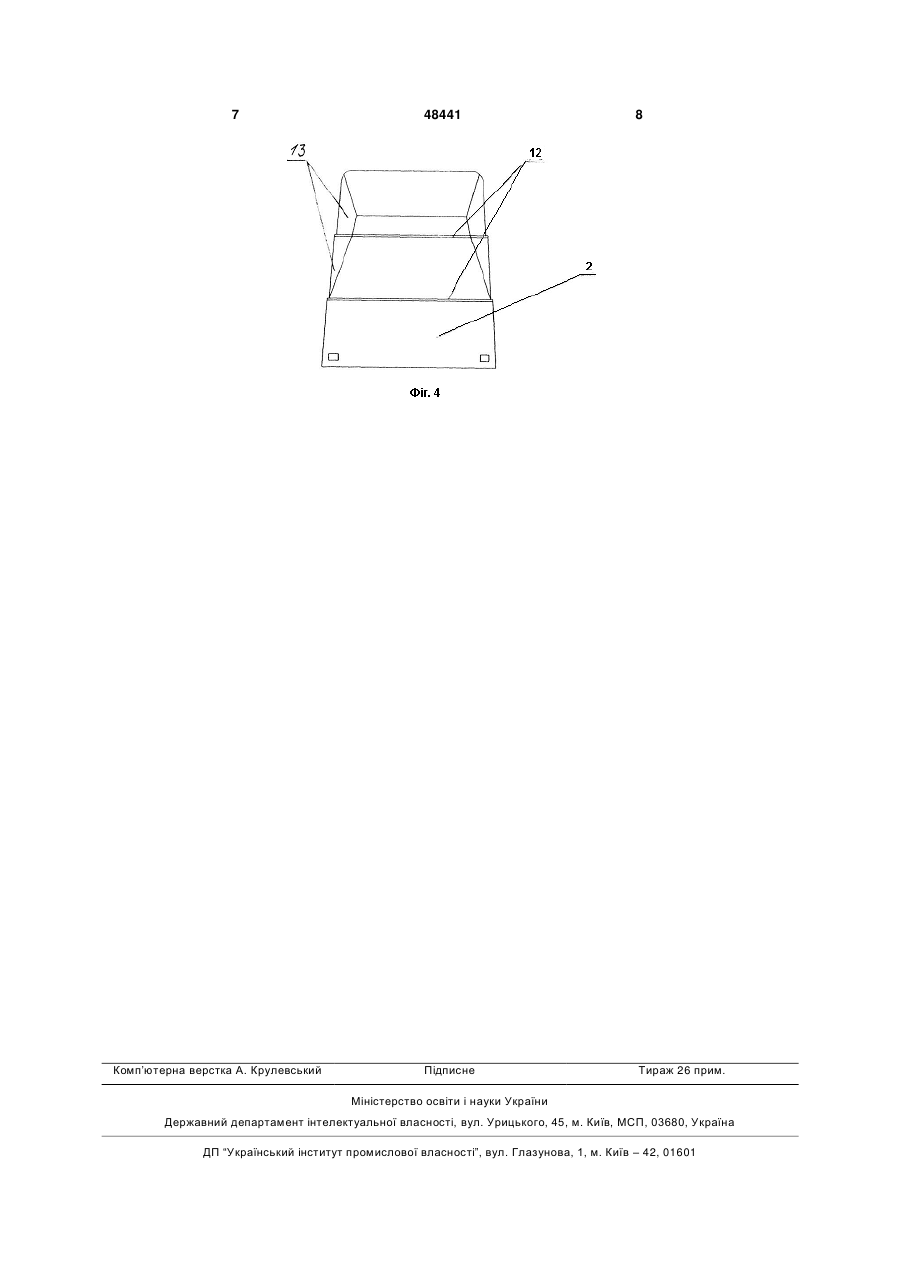

1. Знімний фургон транспортного засобу, який містить корпус, що складається з бічних, передньої, задньої і верхньої стінок, який відрізняється тим, що задня стінка додатково оснащена дверима з можливістю їхнього відкривання назовні, а на задній стінці встановлені задні ліхтарі з повторювачами, а по всьому нижньому периметру корпусу виконана відбортовка усередину з можливістю прилягання і кріплення до платформи причепа автомобіля, причому на передній, задній і бічних стінках корпусу виконані симетричні подовжні елементи, що мають уступи. 2. Знімний фургон за п. 1, який відрізняється тим, що двері закріплені шарнірно на верхній стінці ко 3 вантажів у складі причепів, як на вантажних, так і легкових транспортних засобах різних габаритів з причини того, що наявність дисплеїв і шарнірно закріплених бортів робить неможливим зручне транспортування фургона і його вмісту. Ще одним недоліком пристрою є зниження експлуатаційних характеристик причепа з причини його низької надійності за рахунок наявності великої кількості елементів і рухомих з'єднань, а також з причини відсутності можливості надійного кріплення пристрою до платформи причепа транспортного засобу. У основу корисної моделі поставлена задача розширення функціональних властивостей і підвищення експлуатаційних характеристик причепа при використанні на транспортних засобах різних габаритів. Поставлена задача вирішується тим, що знімний фургон транспортного засобу містить корпус, який складається з днища, бічних, задньої і передньої стінки. Відповідно до корисної моделі задня стінка додатково оснащена дверима з можливістю їхнього відкривання назовні, а на задній стінці встановлені задні ліхтарі з повторювачами. По всьому нижньому периметру корпусу виконана відбортовка усередину з можливістю прилягання і кріплення до платформи причепа автомобіля, причому на передній, задній і бічних стінках корпусу виконані симетричні подовжні елементи, що мають уступи. У окремому варіанті виконання корисної моделі двері закріплені шарнірно на верхній стінці корпусу за допомогою петель, рухомо пов'язані з бічними стінками і оснащені замком. Ребра, утворені бічними, передньою і задньою стінками, виконані скошеними із зменшенням площі поверхні по напряму зверху-вниз, а корпус виконаний з можливістю прикручення до платформи причепа автомобіля по лінії відбортовки нижнього периметра за допомогою болтів. У ще одному варіанті пристрою задні ліхтарі нерухомо вмонтовані в порожнини, виконані в задній стінці корпусу, з якою нерухомо сполучена профільна труба. Кількість подовжніх елементів рівна трьом, а в дверях задньої стінки виконано подовжнє поглиблення під номерний знак, оснащене підсвічуванням. Корпус виконаний пластиковим, причому ширина відбортовки нижнього периметра корпусу складає 5 сантиметрів. Задача розширення функціональних властивостей досягається у фургоні завдяки тому, що задня стінка додатково оснащена дверима з можливістю їхнього відкриття назовні, а на задній стінці встановлені задні ліхтарі з повторювачами. Крім того, по всьому нижньому периметру корпусу виконана відбортовка усередину з можливістю прилягання і кріплення до платформи причепа автомобіля, причому на передній, задній і бічних стінках корпусу виконані симетричні подовжні елементи, що мають уступи. Додаткові функції підчас зміни напрямку руху транспортного засобу з фургоном забезпечують задні ліхтарі, нерухомо вмонтовані в порожнини, виконані в задній стінці корпусу. Причому в дверях задньої стінки викона 48441 4 но подовжнє поглиблення під номерний знак, оснащене підсвічуванням. Задача підвищення експлуатаційних характеристик причепа при використанні на транспортних засобах різних габаритів досягається завдяки тому, що двері закріплені шарнірно на верхній стінці корпусу за допомогою петель і рухомо пов'язана з бічними стінками і оснащена замком. Ребра, утворені бічними, передньою і задньою стінками виконані скошеними із зменшенням площі поверхні по напряму зверху-вниз. Крім того, корпус виконаний з можливістю прикручення до платформи причепа автомобіля по лінії відбортовки нижнього периметра за допомогою болтів. Це робить більш зручним і швидким процес монтажу-демонтажу фургона і процес розміщення вантажу у фургоні. На фіг. 1 представлений знімний фургон, що заявляється, вигляд спереду; на фіг. 2 - вигляд збоку; на фіг. 3 - вигляд ззаду; на фіг. 4 - вигляд знизу. Знімний фургон містить корпус, що складається з бічних 1, передньою 2, задньою 3 і верхньої стінок. Задня стінка 3 оснащена дверима 4, яка закріплена шарнірно на верхній стінці корпусу за допомогою петель з можливістю її відкриття назовні. Двері 4 рухомо зв'язані, наприклад, за допомогою газових стійок, з бічними стінками 1 і оснащені замком 5 (див. Фіг.1-Фіг.4). На задній стінці 3, з якою нерухомо пов'язана профільна труба 6, встановлені задні ліхтарі 7 з повторювачами 8, а по всьому нижньому периметру корпусу виконана відбортовка 9 усередину, в якій виконані отвори 10 з можливістю прилягання і кріплення до платформи причепа автомобіля, ширина якої складає 5 сантиметрів (див. Фіг. 2 і Фіг. 3). На передній 2, задній 3 і бічних стінках 2 корпусу виконано симетричні подовжні елементи 11, наприклад в кількості трьох штук, що мають уступи 12. Ребра 13, утворені бічними 1, передньою 2 і задньою 3 стінками, виконані скошеними із зменшенням площі поверхні по напряму зверху-вниз (див. Фіг. 1 і Фіг. 4). Задні ліхтарі 7 нерухомо вмонтовані в порожнини, виконані в задній стінці 3 корпусу, і обладнані покажчиками заднього ходу, поворотів, габаритів і стопсигналом (на кресленні не показані). Кількість подовжніх елементів 11 рівна трьом, а в дверях 4 задньої стінки 3 виконане подовжнє поглиблення 14 під номерний знак, оснащене підсвічуванням 15 (див. Фіг. 2). Корпус фургона переважно виконаний пластиковим. Фургон використовується таким чином. Корпус, що складається з бічних 1, передньою 2, задньою 3 і верхньою стінок, прикручується до платформи причепа автомобіля по лінії відбортовки 9 нижнього периметра за допомогою болтів і отворів 10. Ребра 13, утворені бічними 1, передньою 2 і задньою 3 стінками, виконані скошеними із зменшенням площі поверхні по напряму зверху-вниз для зменшення парусності фургона під час його руху разом з транспортним засобом. Для експлуатації фургона відкривають двері 4 задньої стінки 3 і розташовують вантаж усередині фургона, після чого закривають його за допомогою замку 5. Підсвічування номерного знаку 15 в поглибленні 14, а також задні ліхтарі 7 з повторювачами 8 сприяють 5 розширенню функціональних можливостей фургона. Таким чином, в корисній моделі, що заявляється, досягається розширення функціональних 48441 6 властивостей і підвищення експлуатаційних характеристик причепа при використанні на транспортних засобах різних габаритів. 7 Комп’ютерна верстка А. Крулевський 48441 8 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
