Установка для балансування гвинтових робочих органів
Номер патенту: 48523
Опубліковано: 25.03.2010
Автори: Бабарика Степан Федорович, Ляшук Олег Леонтійович, Гевко Іван Богданович, Диня Володимир Іванович, Гладьо Юрій Богданович, Заікін Микола Миколайович
Формула / Реферат
Установка для балансування гвинтових робочих органів, яка виконана у вигляді станини, з двох кінців якої встановлені вертикальні стояки, які паралельні між собою, та містить затискний патрон, установчі і кріпильні елементи, яка відрізняється тим, що оснащена лівою і правою тумбами, у лівій тумбі жорстко закріплено електричний двигун з частотним регулятором і шківом, а вертикальні стояки виконані у вигляді двох паралельних між собою пружинних пластин, до яких жорстко закріплені електронні датчики прискорення, зверху цих пружинних пластин жорстко закріплено привідні головки з затискними патронами: до лівого стояка - лівий, а до правого - правий, осі яких є співвісні і паралельні до горизонтальної площини станини, до лівої привідної головки закріплено оптичний датчик нульового положення, причому частотний регулятор електродвигуна, оптичний датчик нульового положення та електронні датчики прискорення під'єднані до аналого-цифрового перетворювача і комп'ютера.
Текст

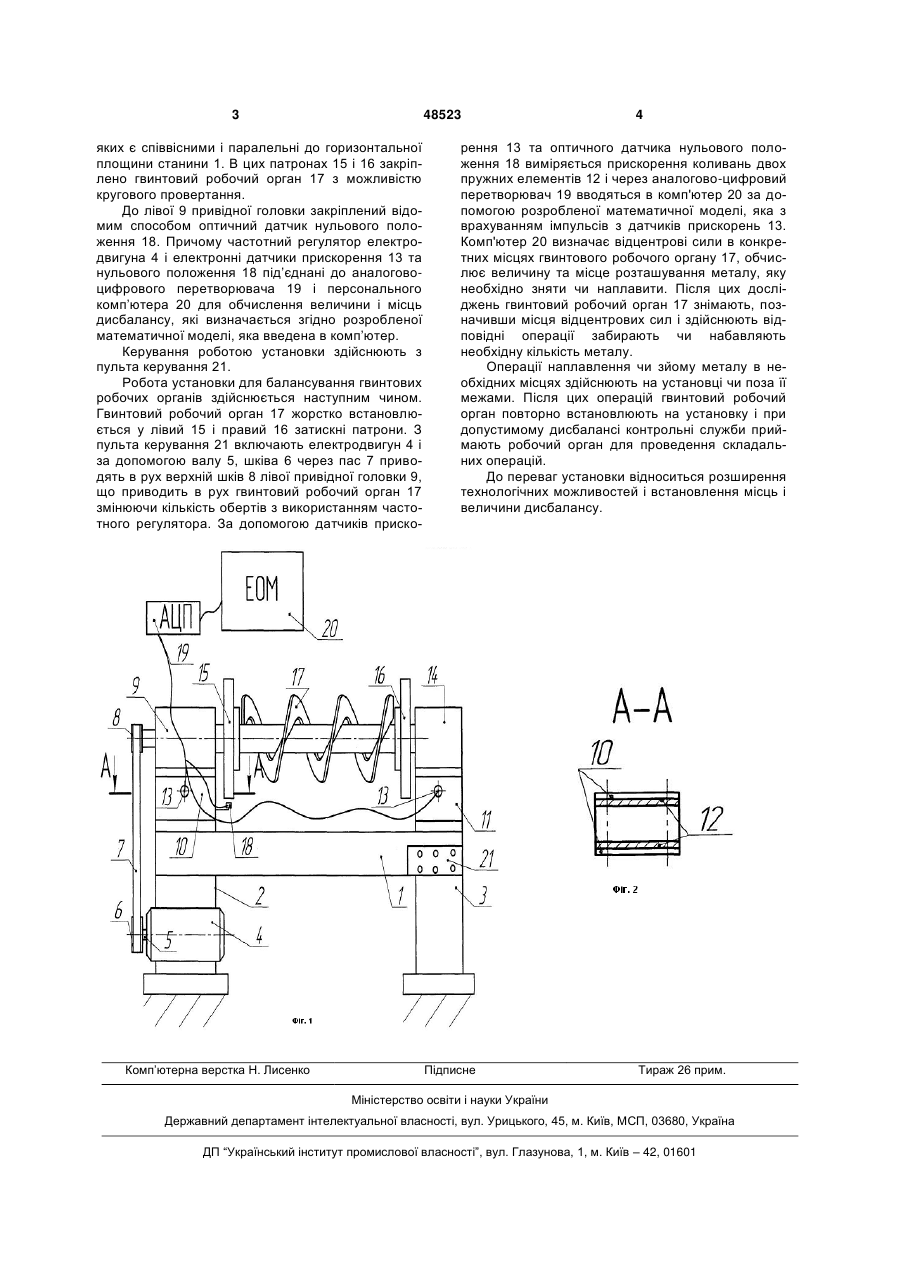

Установка для балансування гвинтових робочих органів, яка виконана у вигляді станини, з двох кінців якої встановлені вертикальні стояки, які паралельні між собою, та містить затискний патрон, установчі і кріпильні елементи, яка відрізняється 3 48523 яких є співвісними і паралельні до горизонтальної площини станини 1. В цих патронах 15 і 16 закріплено гвинтовий робочий орган 17 з можливістю кругового провертання. До лівої 9 привідної головки закріплений відомим способом оптичний датчик нульового положення 18. Причому частотний регулятор електродвигуна 4 і електронні датчики прискорення 13 та нульового положення 18 під’єднані до аналоговоцифрового перетворювача 19 і персонального комп’ютера 20 для обчислення величини і місць дисбалансу, які визначається згідно розробленої математичної моделі, яка введена в комп’ютер. Керування роботою установки здійснюють з пульта керування 21. Робота установки для балансування гвинтових робочих органів здійснюється наступним чином. Гвинтовий робочий орган 17 жорстко встановлюється у лівий 15 і правий 16 затискні патрони. З пульта керування 21 включають електродвигун 4 і за допомогою валу 5, шківа 6 через пас 7 приводять в рух верхній шків 8 лівої привідної головки 9, що приводить в рух гвинтовий робочий орган 17 змінюючи кількість обертів з використанням частотного регулятора. За допомогою датчиків приско Комп’ютерна верстка Н. Лиcенко 4 рення 13 та оптичного датчика нульового положення 18 виміряється прискорення коливань двох пружних елементів 12 і через аналогово-цифровий перетворювач 19 вводяться в комп'ютер 20 за допомогою розробленої математичної моделі, яка з врахуванням імпульсів з датчиків прискорень 13. Комп'ютер 20 визначає відцентрові сили в конкретних місцях гвинтового робочого органу 17, обчислює величину та місце розташування металу, яку необхідно зняти чи наплавити. Після цих досліджень гвинтовий робочий орган 17 знімають, позначивши місця відцентрових сил і здійснюють відповідні операції забирають чи набавляють необхідну кількість металу. Операції наплавлення чи зйому металу в необхідних місцях здійснюють на установці чи поза її межами. Після цих операцій гвинтовий робочий орган повторно встановлюють на установку і при допустимому дисбалансі контрольні служби приймають робочий орган для проведення складальних операцій. До переваг установки відноситься розширення технологічних можливостей і встановлення місць і величини дисбалансу. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюUnit for balancing screw working bodies
Автори англійськоюHladio Yurii Bohdanovych, Babaryka Stepan Fedorovych, Hevko Ivan Bohdanovych, Liashuk Oleh Leontiiovych, Zaikin Mykola Mykolaiovych, Dynia Volodymyr Ivanovych
Назва патенту російськоюУстановка для балансировки винтовых рабочих органов
Автори російськоюГладьо Юрий Богданович, Бабарыка Степан Федорович, Гевко Иван Богданович, Ляшук Олег Леонтьевич, Заикин Николай Николаевич, Дыня Владимир Иванович
МПК / Мітки
МПК: B23B 1/00
Мітки: установка, балансування, робочих, органів, гвинтових
