Кондуктор для свердлення отворів у трубі
Номер патенту: 48673
Опубліковано: 25.03.2010
Автори: Козяр Олександр Анатолийович, Менасанова Саадат Енверівна, Халілов Вадім, Хабрат Микола Іванович
Формула / Реферат
Кондуктор для свердлення отворів у трубі, що включає підставу й з'єднаний з нею з можливістю вертикального переміщення притискач, на яких утворені опозитно розташовані кутові пази для фіксації труби, а на притискачі симетрично зазначеним пазам закріплена кондукторна втулка для входу свердла, який відрізняється тим, що на підставі по осі кондукторної втулки встановлений підпружинений конусний уловлювач з можливістю входу в раніше просвердлений на трубі отвір для її орієнтації при свердлінні з іншої сторони співпадаючого по діаметральній площині отвору.
Текст

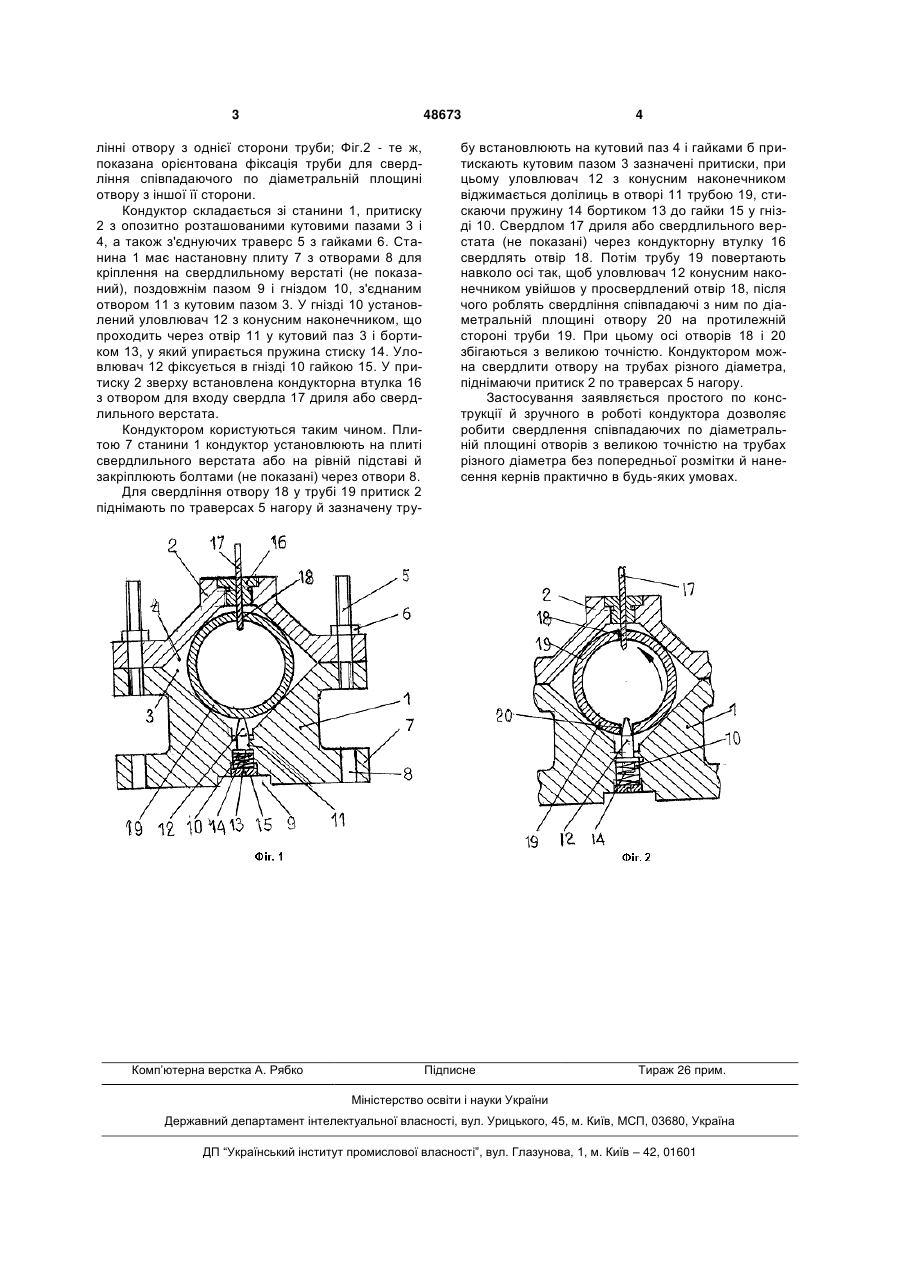

Кондуктор для свердлення отворів у трубі, що включає підставу й з'єднаний з нею з можливістю 3 48673 лінні отвору з однієї сторони труби; Фіг.2 - те ж, показана орієнтована фіксація труби для свердління співпадаючого по діаметральній площині отвору з іншої її сторони. Кондуктор складається зі станини 1, притиску 2 з опозитно розташованими кутовими пазами 3 і 4, а також з'єднуючих траверс 5 з гайками 6. Станина 1 має настановну плиту 7 з отворами 8 для кріплення на свердлильному верстаті (не показаний), поздовжнім пазом 9 і гніздом 10, з'єднаним отвором 11 з кутовим пазом 3. У гнізді 10 установлений уловлювач 12 з конусним наконечником, що проходить через отвір 11 у кутовий паз 3 і бортиком 13, у який упирається пружина стиску 14. Уловлювач 12 фіксується в гнізді 10 гайкою 15. У притиску 2 зверху встановлена кондукторна втулка 16 з отвором для входу свердла 17 дриля або свердлильного верстата. Кондуктором користуються таким чином. Плитою 7 станини 1 кондуктор установлюють на плиті свердлильного верстата або на рівній підставі й закріплюють болтами (не показані) через отвори 8. Для свердління отвору 18 у трубі 19 притиск 2 піднімають по траверсах 5 нагору й зазначену тру Комп’ютерна верстка А. Рябко 4 бу встановлюють на кутовий паз 4 і гайками б притискають кутовим пазом 3 зазначені притиски, при цьому уловлювач 12 з конусним наконечником віджимається долілиць в отворі 11 трубою 19, стискаючи пружину 14 бортиком 13 до гайки 15 у гнізді 10. Свердлом 17 дриля або свердлильного верстата (не показані) через кондукторну втулку 16 свердлять отвір 18. Потім трубу 19 повертають навколо осі так, щоб уловлювач 12 конусним наконечником увійшов у просвердлений отвір 18, після чого роблять свердління співпадаючі з ним по діаметральній площині отвору 20 на протилежній стороні труби 19. При цьому осі отворів 18 і 20 збігаються з великою точністю. Кондуктором можна свердлити отвору на трубах різного діаметра, піднімаючи притиск 2 по траверсах 5 нагору. Застосування заявляється простого по конструкції й зручного в роботі кондуктора дозволяє робити свердлення співпадаючих по діаметральній площині отворів з великою точністю на трубах різного діаметра без попередньої розмітки й нанесення кернів практично в будь-яких умовах. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюDrill jig for drilling holes in pipe
Автори англійськоюKhabrat Mykola Ivanovych, Mensarova Saadat Enverivna, Khalilov Vadim, Koziar Oleksandr Anatoliiovych
Назва патенту російськоюКондуктор для сверления отверстий в трубе
Автори російськоюХабрат Николай Иванович, Менасанова Саадат Энверовна, Халилов Вадим, Козяр Александр Анатольевич
МПК / Мітки
МПК: B23B 49/00
Мітки: кондуктор, отворів, свердлення, трубі
