Пристрій для вимірювання дисбалансу роторів

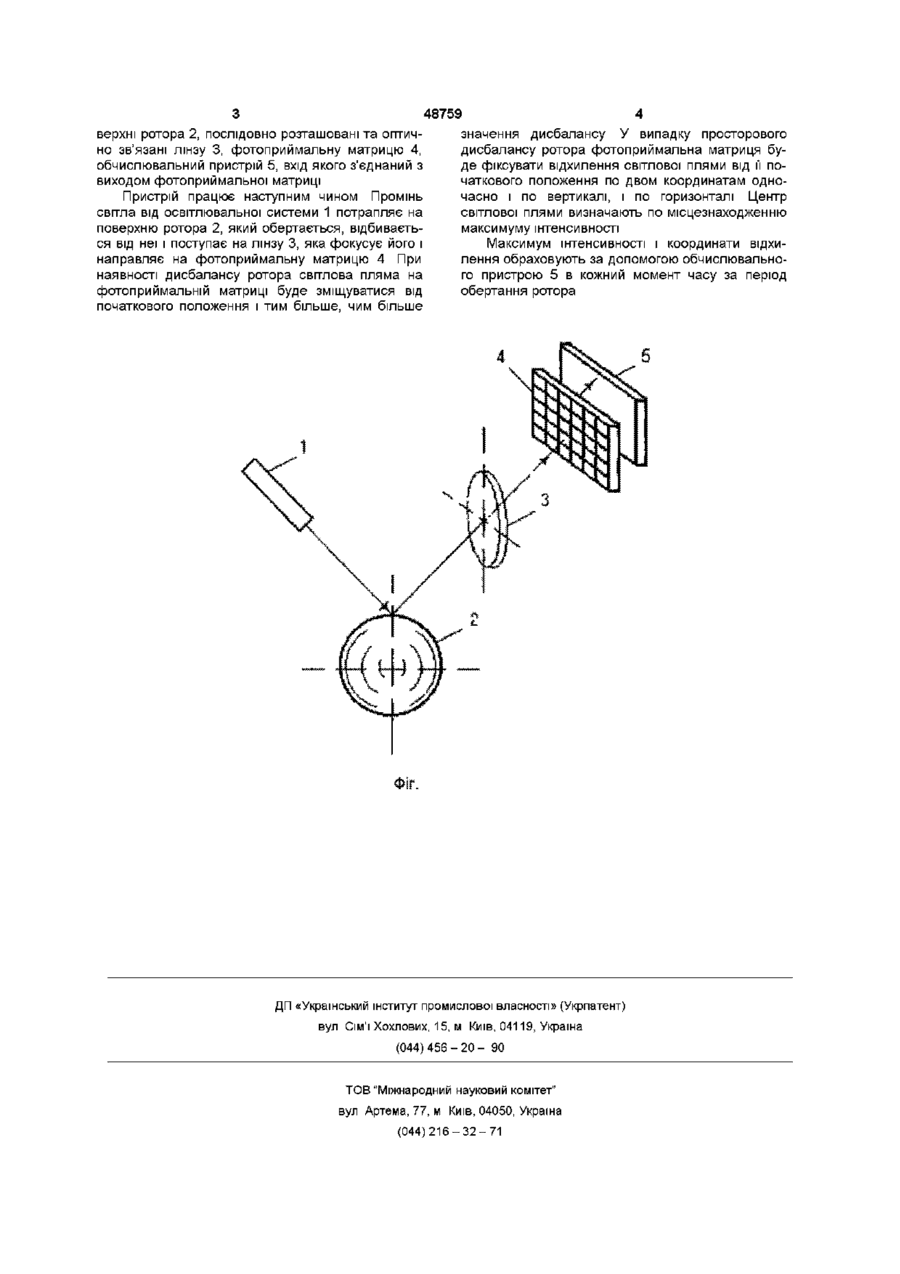

Пристрій для вимірювання дисбалансу ротора, що містить освітлювальну систему, яка складається з оптичного квантового генератора з об'єктивом, призначеного для освітлення поверхні ротора, і обчислювач, який відрізняється тим, що в нього введені і послідовно розташовані лінза, фотоприймальна матриця, а як обчислювач використано обчислювальний пристрій Винахід відноситься до вимірювальної техніки і може бути використаний для вимірювання дисбалансу роторів і систем в процесі їх обертання Відомий пристрій для вимірювання дисбалансу роторів (А с №1017937 кл G01M 1/22, бюл № 18 від 15 05 83 ), який містить сенсор дисбалансу, послідовно з'єднані блок виключення впливу площин корекції, вхід якого зв'язаний з сенсорами дисбаланса, вибірковий підсилювач, формувач імпульсів, пов'язану з ним імпульсну лампу, а також індикатор дисбалансу, послідовно з'єднані фотосенсор і формувач-помножувач, зв'язаний з другим входом вибіркового підсилювача, пороговий блок, вхід якого зв'язаний з входом формувача імпульсів, блок узгодження, ввімкнений між пороговим блоком і вибірковим підсилювачем, перетворювач аналог-код, ввімкненим між блоком узгодження і індикатором, і блок регулювання частоти обертання ротора, а вибірковий підсилювач виконаний у вигляді цифрового фільтра пристрою, частотоміра, обчислювача і індикатора Недоліком даного пристрою-прототипу є недостатня точність вимірювань зумовлена визначенням місцезнаходження світлової плями за допомогою оптичного фільтра, який вносить значну похибку в результат вимірювання і інерційними властивостями порогового пристрою на високих швидкостях обертання ротора, які приводять до динамічної похибки В основу винаходу поставлена задача створення пристрою для вимірювання дисбалансу роторів, в якому за рахунок введення нових елементів та зв'язків МІЖ НИМИ досягається можливість вимірювання дисбалансу шляхом знаходження величини зміщення положення максимуму інтенсивності відбитого променя від ротора в кожний момент часу за період обертання, при цьому досягається можливість визначення не тільки ЛІНІЙНОГО, але й просторового зміщення, що приводить до підвищення точності вимірювань, розширення верхньої межі вимірювань і спрощення конструкції пристрою Пристрій має невисоку точність вимірювання, тому що не забезпечується автоматична установка рівня сигналу порогового блоку на високих швидкостях обертання ротора Найбільш близьким за технічною суттю до винаходу є пристрій для вимірювання дисбалансу роторів (А с №1120197 кл G01M 1/22, бюл №39 від 23 1084), який містить технологічну опору і вимірювач періоду коливань, який виконаний у вигляді освітлювальної системи, що складається з оптичного квантового генератора з об'єктивом, призначеного для освітлення поверхні ротора, просторового фільтра і фотоприймача, послідовно встановлених по ходу променя і послідовно з'єднаних з останнім частотного детектора, порогового Поставлена задача реалізується тим, що в пристрій для вимірювання дисбалансу ротора, який містить освітлювальну систему, яка складається з оптичного квантового генератора з об'єктивом, призначеного для освітлення поверхні ротора, обчислювач, введені і послідовно розташовані лінза, фотоприймальна матриця, а в якості обчислювача використано обчислювальний пристрій Структурну схему пристрою представлено на фіг Пристрій містить освітлювальну систему 1, яка складається з оптичного квантового генератора з об'єктивом, призначеного для освітлення по ю 00 48759 верхні ротора 2, послідовно розташовані та оптично зв'язані лінзу 3, фотоприймальну матрицю 4, обчислювальний пристрій 5, вхід якого з'єднаний з виходом фотоприймальної матриці Пристрій працює наступним чином Промінь світла від освітлювальної системи 1 потрапляє на поверхню ротора 2, який обертається, відбивається від неї і поступає на лінзу 3, яка фокусує його і направляє на фотоприймальну матрицю 4 При наявності дисбалансу ротора світлова пляма на фотоприймальній матриці буде зміщуватися від початкового положення і тим більше, чим більше значення дисбалансу У випадку просторового дисбалансу ротора фотоприймальна матриця буде фіксувати відхилення світлової плями від її початкового положення по двом координатам одночасно і по вертикалі, і по горизонталі Центр світлової плями визначають по місцезнаходженню максимуму інтенсивності Максимум інтенсивності і координати відхилення обраховують за допомогою обчислювального пристрою 5 в кожний момент часу за період обертання ротора ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
