Уніфікований апарат сушко для черезкісткового остеосинтезу

Номер патенту: 52864

Опубліковано: 15.01.2003

Автор: Сушко Геннадій Степанович

Завантажити PDF файл.

Формула / Реферат

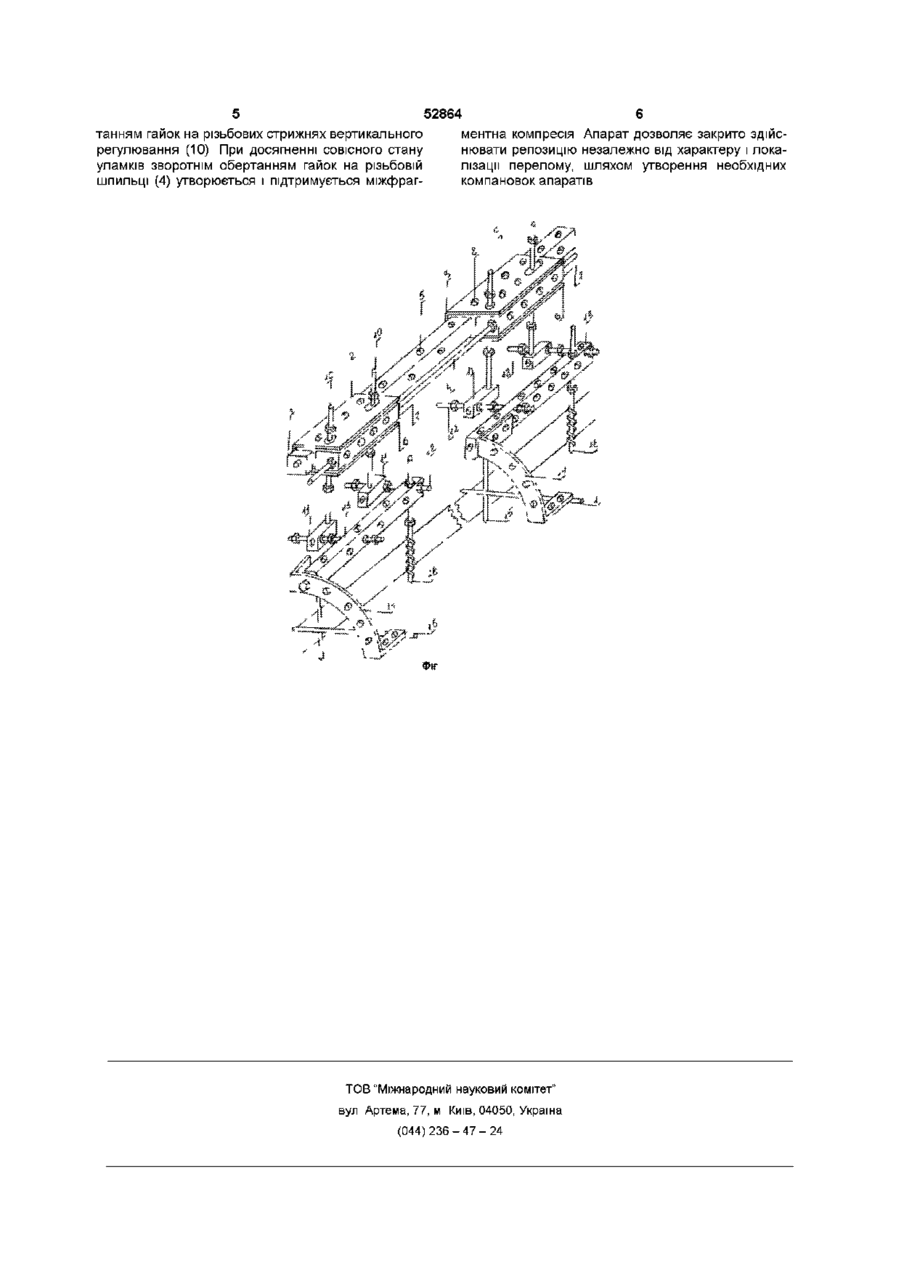

1. Уніфікований апарат для черезкісткового остеосинтезу, що містить взаєморухомі опорну балку і повзуни, в якому кожний стриженеутримувач має принаймні дві пари взаємно перпендикулярно розташованих регулювальних стрижнів, який відрізняється тим, що опорна балка, шарнірний вузол, стриженеутримувач і повзун виконані у вигляді прямолінійних брусків, прямокутних у поперечному розрізі з наскрізними отворами, розташованими у взаємно перпендикулярних площинах.

2. Апарат за п. 1, який відрізняється тим, що повзуни виконані рознімними і складаються з П-подібної пластинчастої скоби і розміщеного  в ній вкладиша – прямокутного бруска з наскрізними отворами, розташованими у трьох взаємно перпедикулярних площинах.

3. Апарат за пп. 1, 2, який  відрізняється тим, що П-подібна пластинчаста скоба має на своїх браншах отвори, розташовані, наприклад, у два ряди, один з яких розташований на одній осі з отворами на балці, а другий ряд – на одній осі з отворами на вкладиші, при цьому вкладиш встановлюється в П-подібній пластинчастій скобі з можливістю переміщення повзуна по опорній балці.

4. Апарат за пп. 1, 2, 3, який відрізняється тим, що стриженеутримувачі обладнані знімними приставками.

5. Апарат за пп. 1, 2, 3, 4, який відрізняється тим, що приставки виконані у вигляді радіально вигнутих пластин, вільні кінці яких відігнуті під прямим кутом до площини радіального вигину пластин.

Текст

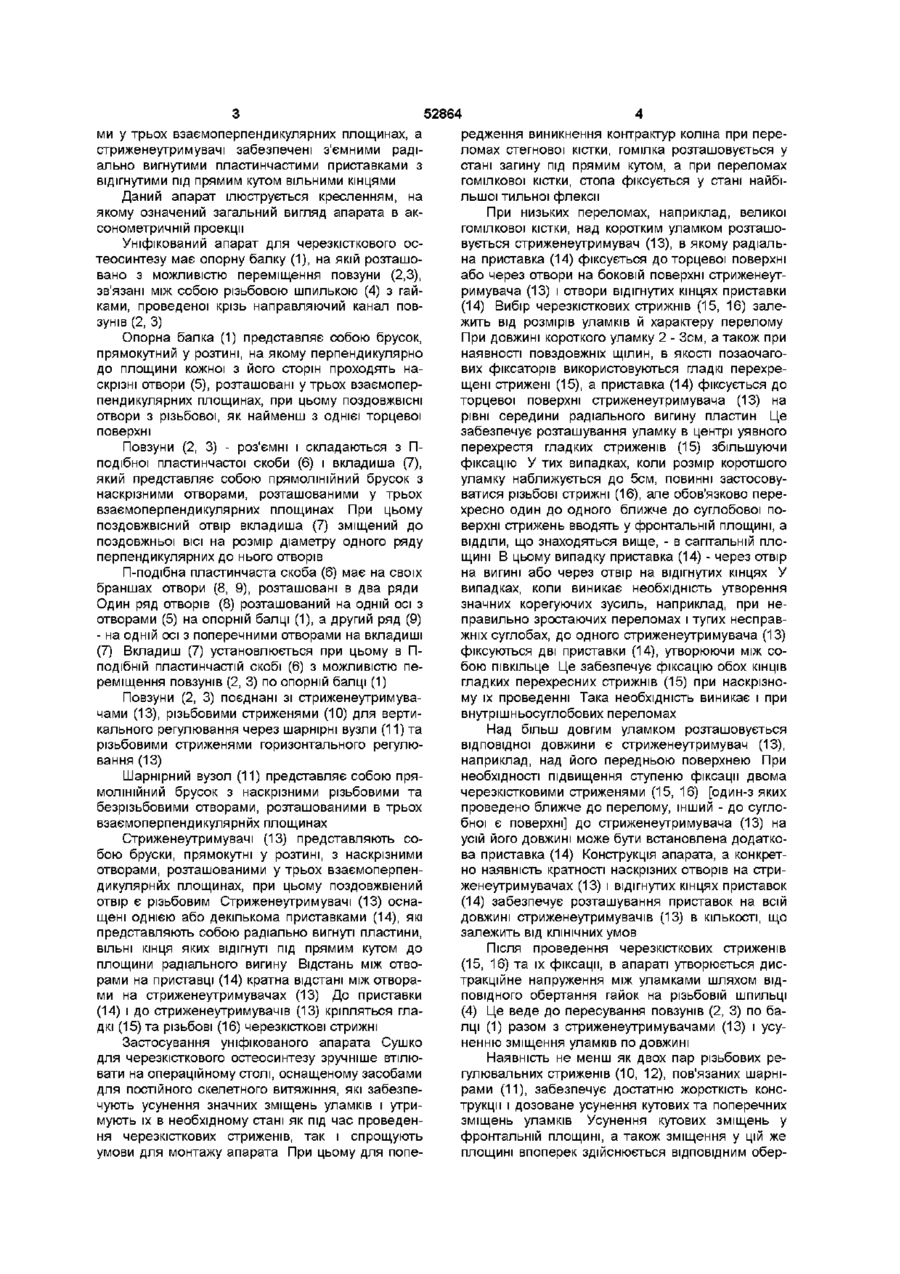

1 Уніфікований апарат для черезкісткового остеосинтезу, що містить взаєморухомі опорну балку і повзуни, в якому кожний стриженеутримувач має принаймні дві пари взаємно перпендикулярно розташованих регулювальних стрижнів, який відрізняється тим, що опорна балка, шарнірний вузол, стриженеутримувач і повзун виконані у вигляді прямолінійних брусків, прямокутних у поперечному розрізі з наскрізними отворами, розташованими у взаємно перпендикулярних площинах 2 Апарат за п 1, який відрізняється тим, що повзуни виконані рознімними і складаються з Пподібної пластинчастої скоби і розміщеного в ній Винахід належить до медичної техніки, а саме до апаратів для черезкісткового остеосинтезу, що застосовуються в травматології та ортопедії при лікуванні переломів та захворювань опорнорухової системи Відомий апарат для черезкісткового остеосинтезу уміщує взаєморухомі балку й повзун, в якому стриженеутримувач має принаймні дві пари взаємоперпендикулярно розташованих регулювальних стержнів, пов'язаних шарніром, що проходять крізь парні наскрізні отвори в повзунах [патент РОСИ № 2085143 С І , кл А61В17/66, 1997] Даний апарат, обраний нами в якості прототипу, має суттєві недоліки, окреслені тим, що зовнішня конструкція апарата складається з деталей, а саме опорні балки, повзуни, стриженеутримувачі, шарнірні вузли, що виконані з конструктивно ВІДМІННИХ МІЖ собою деталей, тобто відсутня уніфікація деталей складників цього апарата для черезкісткового остеосинтезу Це обмежує в КЛІНІЧНИХ вкладиша - прямокутного бруска з наскрізними отворами, розташованими у трьох взаємно перпедикулярних площинах 3 Апарат за пп 1,2, який відрізняється тим, що П-подібна пластинчаста скоба має на своїх браншах отвори, розташовані, наприклад, у два ряди, один з яких розташований на одній осі з отворами на балці, а другий ряд - на одній осі з отворами на вкладиші, при цьому вкладиш встановлюється в Пподібній пластинчастій скобі з можливістю переміщення повзуна по опорній балці 4 Апарат за пп 1, 2, 3, який відрізняється тим, що стриженеутримувачі обладнані знімними приставками 5 Апарат за пп 1, 2, 3, 4, який відрізняється тим, що приставки виконані у вигляді радіально вигнутих пластин, ВІЛЬНІ КІНЦІ ЯКИХ відігнуті під прямим кутом до площини радіального вигину пластин умовах можливості створення різних компановок апаратів у залежності від конкретних КЛІНІЧНИХ завдань і особливостей переломів В основу винаходу поставлене завдання створення апарата для черезкісткового остеосинтезу з високим ступенем уніфікації складників його деталей, що забезпечує в КЛІНІЧНИХ умовах можливість утворення різних варіантів з використанням гладких та різьбових стриженів у залежності від характеру і локалізації перелому Поставлене завдання вирішується тим, що в пропонованому апараті для черезкісткового остеосинтезу опорна балка, вкладиш повзуна, шарнірний вузол і стриженеутримувач виконані у вигляді прямолінійного бруска, прямокутного на поперечному розтині з наскрізними різьбовими і безрізьбовими отворами, розташованими утрьох взаємоперпендикулярних площинах, повзуни - роз'ємні і складаються з П-подібної скоби і прямолінійного вкладиша із наскрізними отворами, розташовани (О 00 ю 52864 ми у трьох взаємоперпендикулярних площинах, а стриженеутримувачі забезпечені з'ємними радіально вигнутими пластинчастими приставками з відігнутими під прямим кутом вільними кінцями Даний апарат ілюструється кресленням, на якому означений загальний вигляд апарата в аксонометричній проекції Уніфікований апарат для черезкісткового остеосинтезу має опорну балку (1), на якій розташовано з можливістю переміщення повзуни (2,3), зв'язані між собою різьбовою шпилькою (4) з гайками, проведеної крізь направляючий канал повзунів (2, 3) Опорна балка (1) представляє собою брусок, прямокутний у розтині, на якому перпендикулярно до площини кожної з його сторін проходять наскрізні отвори (5), розташовані утрьох взаємоперпендикулярних площинах, при цьому ПОЗДОВЖВІСНІ отвори з різьбової, як найменш з однієї торцевої поверхні Повзуни (2, 3) - роз'ємні і складаються з Пподібної пластинчастої скоби (6) і вкладиша (7), який представляє собою прямолінійний брусок з наскрізними отворами, розташованими у трьох взаємоперпендикулярних площинах При цьому поздовжвісний отвір вкладиша (7) зміщений до поздовжньої ВІСІ на розмір діаметру одного ряду перпендикулярних до нього отворів П-подібна пластинчаста скоба (6) має на своїх браншах отвори (8, 9), розташовані в два ряди Один ряд отворів (8) розташований на одній осі з отворами (5) на опорній балці (1), а другий ряд (9) - на одній осі з поперечними отворами на вкладиші (7) Вкладиш (7) установлюється при цьому в Пподібній пластинчастій скобі (6) з можливістю переміщення повзунів (2, 3) по опорній балці (1) Повзуни (2, 3) поєднані зі стриженеутримувачами (13), різьбовими стриженями (10) для вертикального регулювання через шарнірні вузли (11) та різьбовими стриженями горизонтального регулювання (13) Шарнірний вузол (11) представляє собою прямолінійний брусок з наскрізними різьбовими та безрізьбовими отворами, розташованими в трьох взаємоперпендикулярних площинах Стриженеутримувачі (13) представляють собою бруски, прямокутні у розтині, з наскрізними отворами, розташованими у трьох взаємоперпендикулярних площинах, при цьому поздовжвіений отвір є різьбовим Стриженеутримувачі (13) оснащені однією або декількома приставками (14), які представляють собою радіально вигнуті пластини, ВІЛЬНІ кінця яких відігнуті під прямим кутом до площини радіального вигину Відстань між отворами на приставці (14) кратна відстані між отворами на стриженеутримувачах (13) До приставки (14) і до стриженеутримувачів (13) кріпляться гладкі (15) та різьбові (16) черезкісткові стрижні Застосування уніфікованого апарата Сушко для черезкісткового остеосинтезу зручніше втілювати на операційному столі, оснащеному засобами для постійного скелетного витяжіння, які забезпечують усунення значних зміщень уламків і утримують їх в необхідному стані як під час проведення черезкісткових стриженів, так і спрощують умови для монтажу апарата При цьому для попе редження виникнення контрактур коліна при переломах стегнової кістки, гомілка розташовується у стані загину під прямим кутом, а при переломах гомілкової кістки, стопа фіксується у стані найбільшої тильної флексії При низьких переломах, наприклад, великої гомілкової кістки, над коротким уламком розташовується стриженеутримувач (13), в якому радіальна приставка (14) фіксується до торцевої поверхні або через отвори на боковій поверхні стриженеутримувача (13) і отвори відігнутих кінцях приставки (14) Вибір черезкісткових стрижнів (15, 16) залежить від розмірів уламків й характеру перелому При довжині короткого уламку 2 - Зсм, а також при наявності повздовжніх щілин, в якості позаочагових фіксаторів використовуються гладкі перехрещені стрижені (15), а приставка (14) фіксується до торцевої поверхні стриженеутримувача (13) на рівні середини радіального вигину пластин Це забезпечує розташування уламку в центрі уявного перехрестя гладких стриженів (15) збільшуючи фіксацію У тих випадках, коли розмір коротшого уламку наближується до 5см, повинні застосовуватися різьбові стрижні (16), але обов'язково перехресно один до одного ближче до суглобової поверхні стрижень вводять у фронтальній площині, а ВІДДІЛИ, що знаходяться вище, - в сагітальній площині В цьому випадку приставка (14) - через отвір на вигині або через отвір на відігнутих кінцях У випадках, коли виникає необхідність утворення значних корегуючих зусиль, наприклад, при неправильно зростаючих переломах і тугих несправжніх суглобах, до одного стриженеутримувача (13) фіксуються дві приставки (14), утворюючи між собою півкільце Це забезпечує фіксацію обох КІНЦІВ гладких перехресних стрижнів (15) при наскрізному їх проведенні Така необхідність виникає і при внутрішньосуглобових переломах Над більш довгим уламком розташовується відповідної довжини є стриженеутримувач (13), наприклад, над його передньою поверхнею При необхідності підвищення ступеню фіксації двома черезкістковими стриженями (15, 16) [один-з яких проведено ближче до перелому, інший - до суглобної є поверхні] до стриженеутримувача (13) на усій його довжині може бути встановлена додаткова приставка (14) Конструкція апарата, а конкретно наявність кратності наскрізних отворів на стриженеутримувачах (13) і відігнутих кінцях приставок (14) забезпечує розташування приставок на всій довжині стриженеутримувачів (13) в КІЛЬКОСТІ, ЩО залежить від КЛІНІЧНИХ умов Після проведення черезкісткових стриженів (15, 16) та їх фіксації, в апараті утворюється дистракційне напруження між уламками шляхом ВІДПОВІДНОГО обертання гайок на різьбовій шпильці (4) Це веде до пересування повзунів (2, 3) по балці (1) разом з стриженеутримувачами (13) і усуненню зміщення уламків по довжині Наявність не менш як двох пар різьбових регулювальних стриженів (10, 12), пов'язаних шарнірами (11), забезпечує достатню жорсткість конструкції і дозоване усунення кутових та поперечних зміщень уламків Усунення кутових зміщень у фронтальній площині, а також зміщення у цій же площині впоперек здійснюється ВІДПОВІДНИМ обер 5 52864 6 танням гайок на різьбових стрижнях вертикального ментна компресія Апарат дозволяє закрито здійсрегулювання (10) При досягненні совісного стану нювати репозицію незалежно від характеру і локауламків зворотнім обертанням гайок на різьбовій лізацм перелому, шляхом утворення необхідних шпильці (4) утворюється і підтримується міжфрагкомпановок апаратів ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24

Дивитися

Додаткова інформація

Назва патенту англійською

Unified device for transosteal osteosynthesis developed by sushko

Назва патенту російською

Унифицированный аппарат сушко для чрезкостного остеосинтеза

МПК / Мітки

МПК: A61B 17/64

Мітки: уніфікований, сушко, остеосинтезу, черезкісткового, апарат
