Підшипник ковзання
Формула / Реферат
Підшипник ковзання, що містить кришку і корпус з опорним вкладишем, що має на вході і виході вибірки для накопичення мастила, яке подається від колектора на цапфу, і для відведення відпрацьованого мастила, гідролінію для відведення мастила з вибірки для накопичення, яку оснащено регульованим дроселем, який відрізняється тим, що гідролінію відведення відпрацьованого мастила з'єднано з установкою фільтрації, а гідролінію відведення надлишкового мастила - з колектором.
Текст

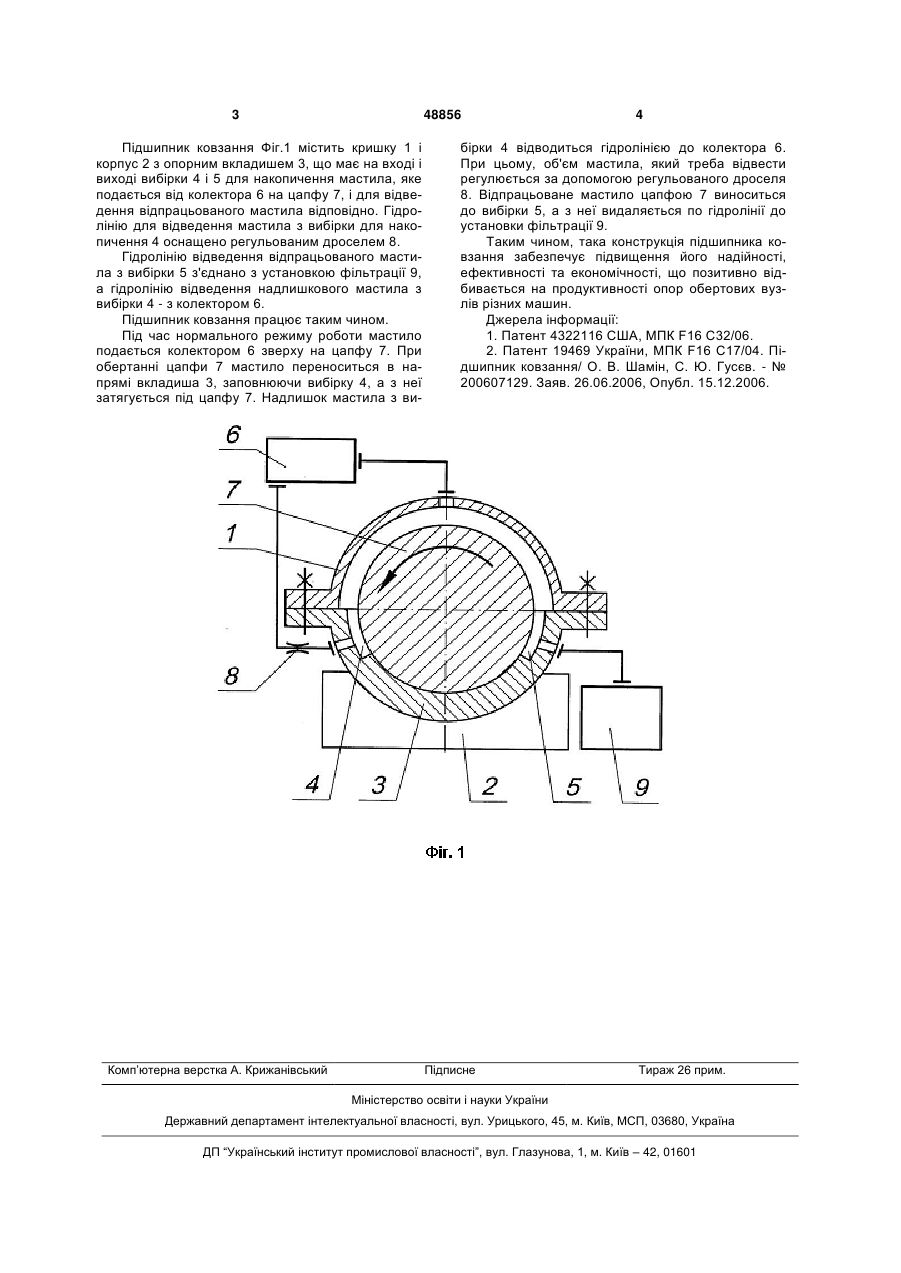

Підшипник ковзання, що містить кришку і корпус з опорним вкладишем, що має на вході і виході 3 48856 Підшипник ковзання Фіг.1 містить кришку 1 і корпус 2 з опорним вкладишем 3, що має на вході і виході вибірки 4 і 5 для накопичення мастила, яке подається від колектора 6 на цапфу 7, і для відведення відпрацьованого мастила відповідно. Гідролінію для відведення мастила з вибірки для накопичення 4 оснащено регульованим дроселем 8. Гідролінію відведення відпрацьованого мастила з вибірки 5 з'єднано з установкою фільтрації 9, а гідролінію відведення надлишкового мастила з вибірки 4 - з колектором 6. Підшипник ковзання працює таким чином. Під час нормального режиму роботи мастило подається колектором 6 зверху на цапфу 7. При обертанні цапфи 7 мастило переноситься в напрямі вкладиша 3, заповнюючи вибірку 4, а з неї затягується під цапфу 7. Надлишок мастила з ви Комп’ютерна верстка А. Крижанівський 4 бірки 4 відводиться гідролінією до колектора 6. При цьому, об'єм мастила, який треба відвести регулюється за допомогою регульованого дроселя 8. Відпрацьоване мастило цапфою 7 виноситься до вибірки 5, а з неї видаляється по гідролінії до установки фільтрації 9. Таким чином, така конструкція підшипника ковзання забезпечує підвищення його надійності, ефективності та економічності, що позитивно відбивається на продуктивності опор обертових вузлів різних машин. Джерела інформації: 1. Патент 4322116 США, МПК F16 С32/06. 2. Патент 19469 України, МПК F16 С17/04. Підшипник ковзання/ О. В. Шамін, С. Ю. Гусєв. - № 200607129. Заяв. 26.06.2006, Опубл. 15.12.2006. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюSlide bearing
Автори англійськоюKorchak Olena Serhiivna
Назва патенту російськоюПодшипник скольжения
Автори російськоюКорчак Елена Сергеевна
МПК / Мітки
МПК: F16C 17/00
