Вакуумний фільтр, який обертається

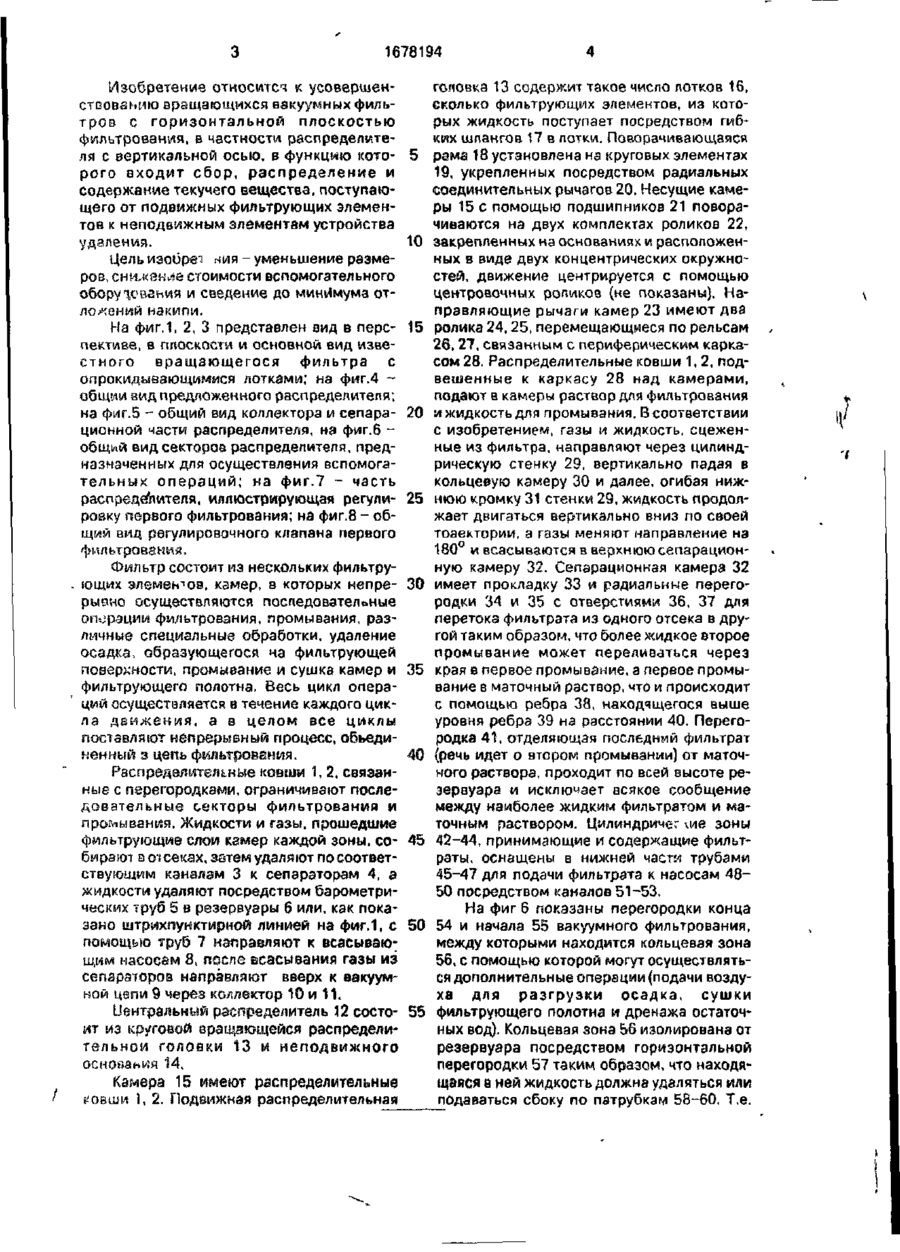

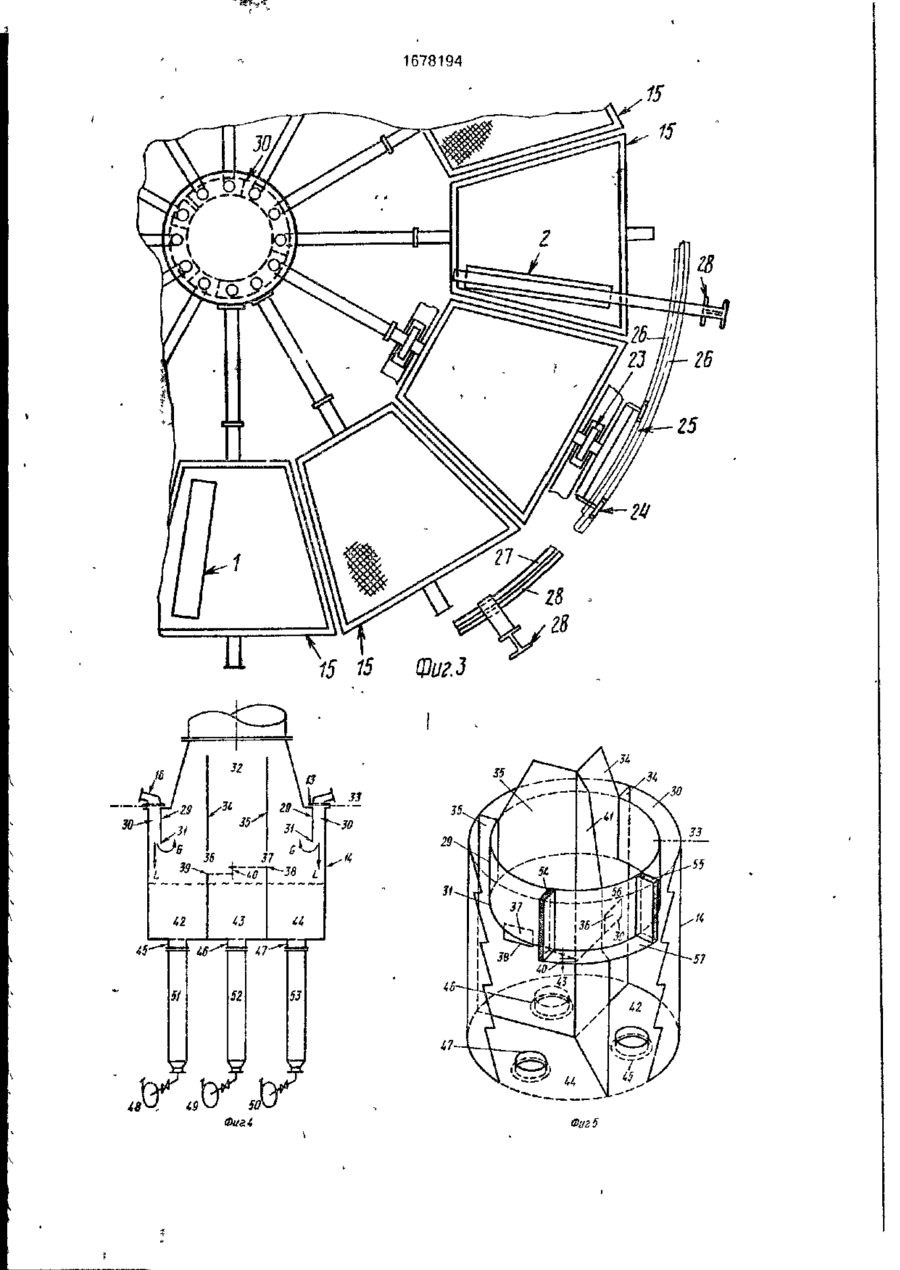

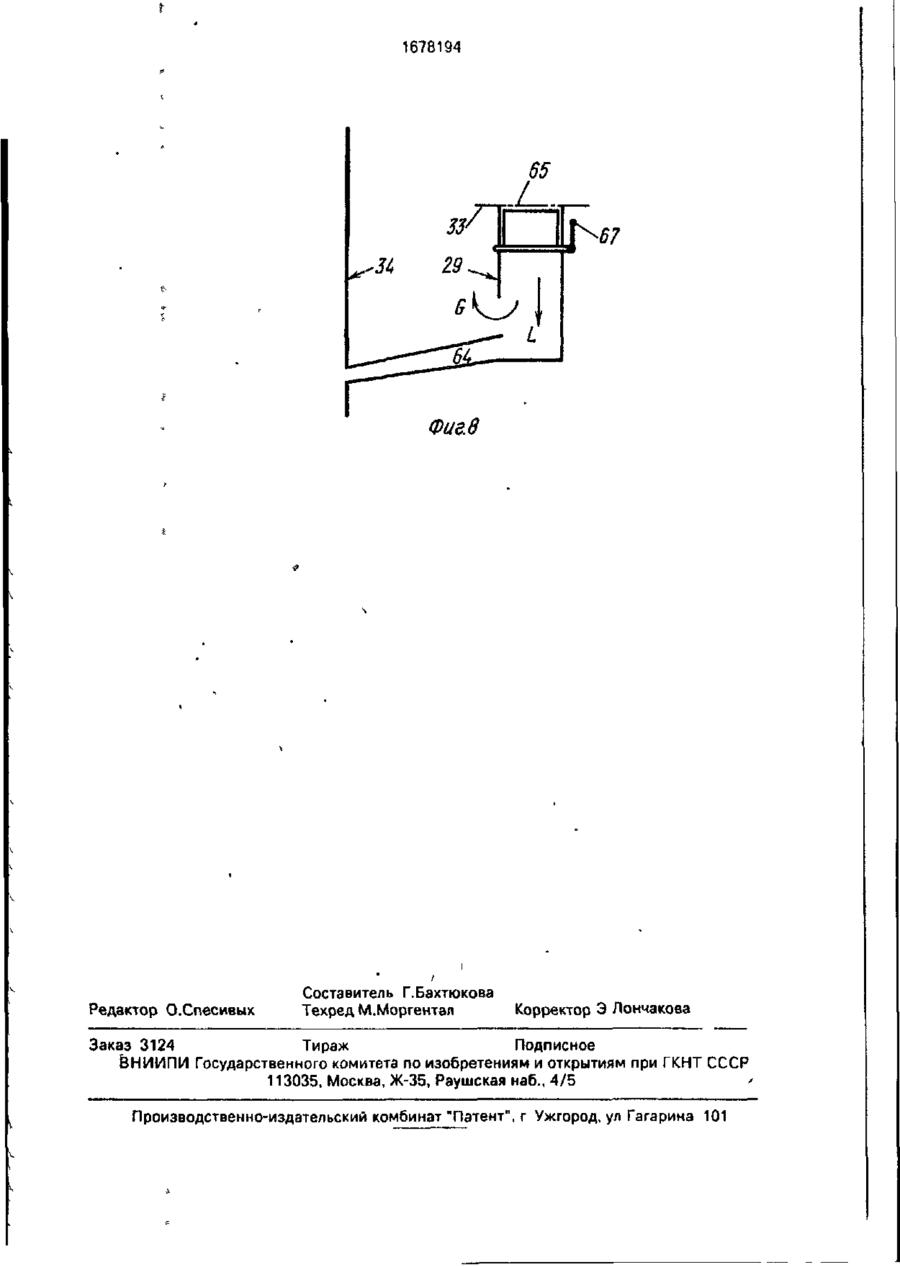

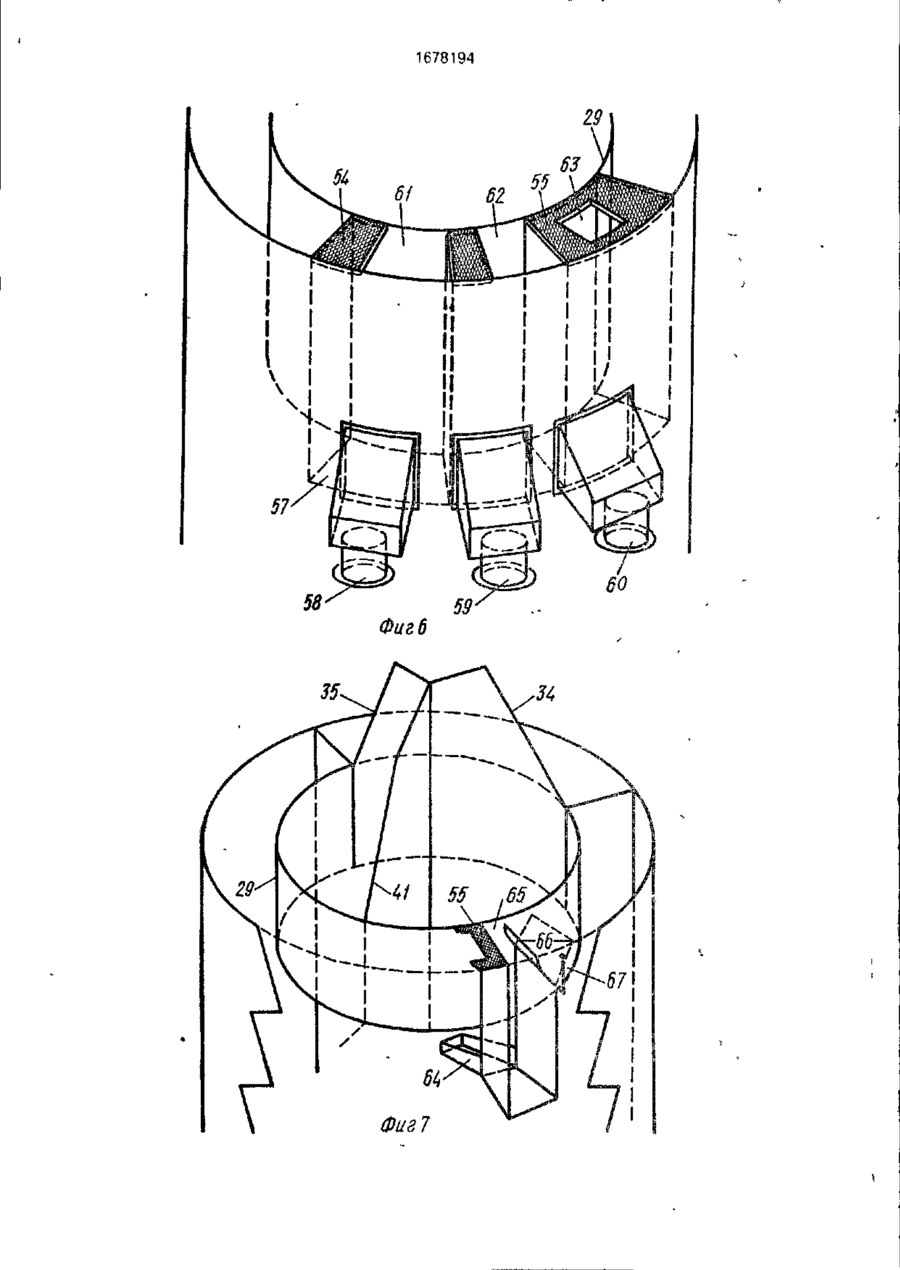

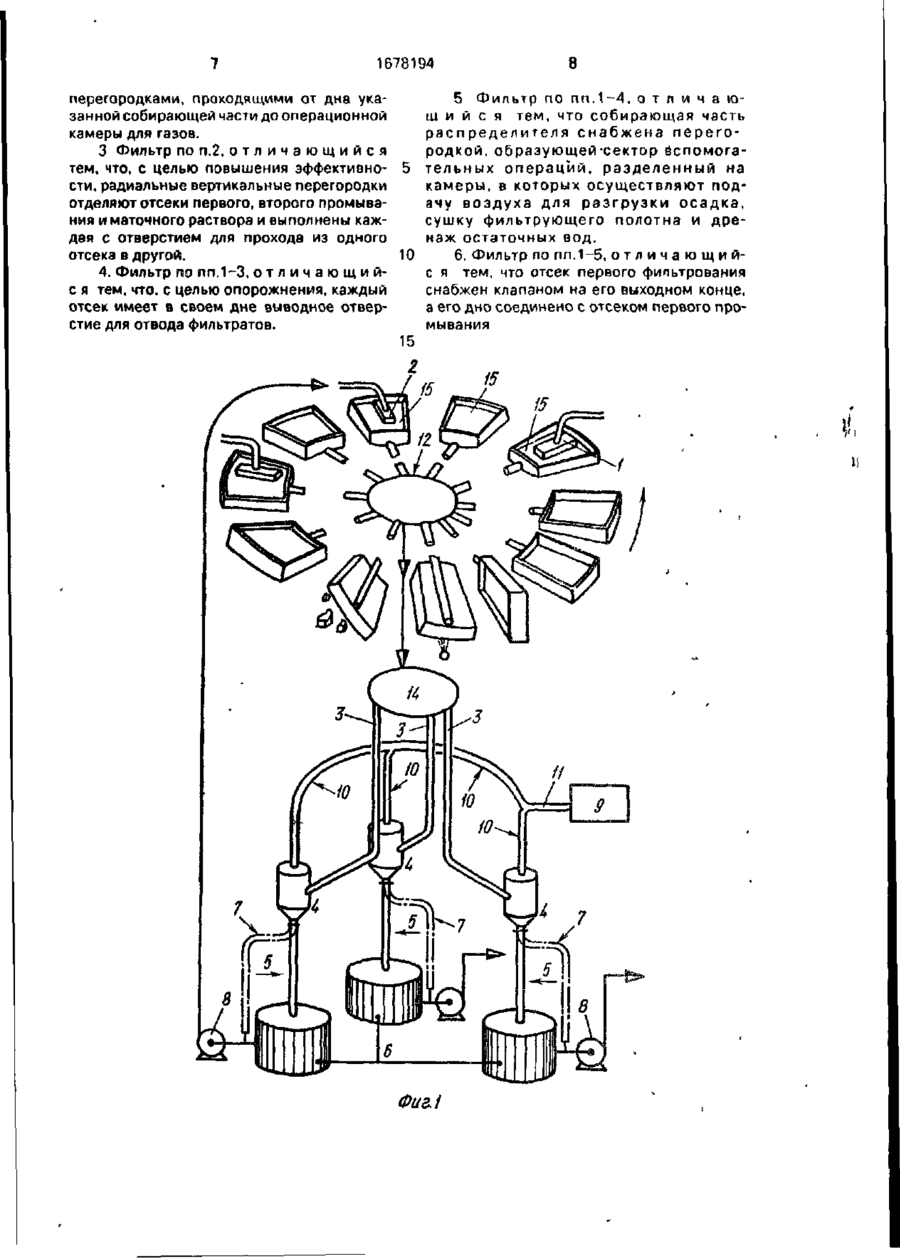

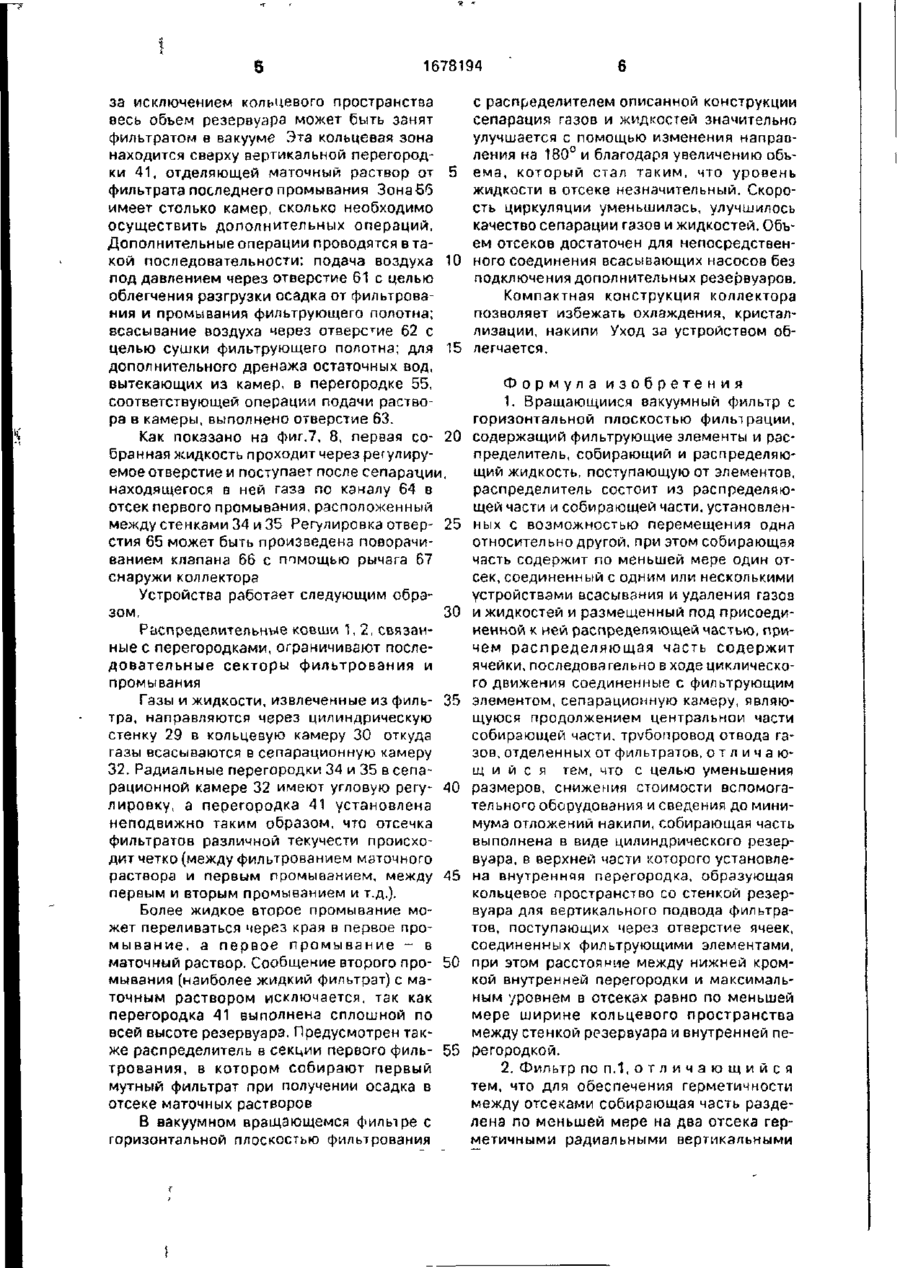

Изобретение относится к вращающимся вакуумным фильтрам с горизонтальной плоскостью фильтрования и позволяет уменьшить р а з м е р ы снизить стоимость вспомогательного оборудования и свести к минимуму отложения накипи Фильтр содержит фильтрующие элементы и распределитель ж и д к о с т и , п о с т у п а ю щ е й от фильтрующих элементов, состоящий из распределяющей части 13 и собирающей части (СЧ) 14 установленных с возможностью перемещения относительно друг друга СЧ 14 установлена под распределяющей частью 13, содержащей ячейки 16. последовательно в ходе циклического движения соединенные с фильтрующим элементом Сепарационная камера является продолжением центральной части собирающей части СЧ 14 выполнена в виде цилиндрического резервуара, в верхней части которого установлена внутренняя перегородка, образующая кольцевое пространство со стенкой резервуара для подвода фильтратов через отверстие ячеек, соединенных фильтрующими элементами. Расстояние между нижней кромкой внутренней перегородки и максимальным уровнем в отсеках равно7 ширине кольцевого пространства между стенкой резервуара и внутренней перегородкой СЧ 14 разделена на отсеки герметичными радиальными вертикальными перегородками, проходящими от дна СЧ 14 досепарэциоиной камеры и имеющими отверстия для прохода жидкости из одного отсека в другой В СЧ 14 предусмотрен сектор вспомогательных операций, разделенный на камеры На выходном конце отсека первого фильтрования предусмотрен клапан, а дно отсека первого фильтрования соединено с отсеком первого промывания 5 з п ф-лы 8 ил. гз со Ни г 1 1678194 Изобретение относится к усовершенсгвоваылю вращающихся вакуумных фильтров с горизонтальной плоскостью фильтрования, в частности распределителя с вертикальной осью, в функцию кото- 5 рого входит сбор, распределение и содержание текучего вещества, поступающего от подвижных фильтрующих элементов к неподвижным элементам устройства удаления. 10 Цель изоореї ния - уменьшение размеров, снижение стоимости вспомогательного оборудования и сведение до минимума отложений накипи. На фиг.1, 2, 3 представлен вид в перс- 15 пективе, в плоскости и основной вид известного вращающегося фильтра с опрокидывающимися лотками; на фиг.4 общий зид предложенного распределителя; на фиг.5 - общий вид коллектора и сепара- 20 ционной части распределителя, на фиг.6 общий вид секторов распределителя, предназначенных для осуществления вспомогательных операций; на фиг.7 - часть распределителя, иллюстрирующая регули- 25 ровку первого фильтрования; на фиг,8 - общий вид регулировочного клапана первого фильтрований. Фильтр состоит из нескольких фильтру- ющих элементов, камер, в которых непре- 30 рывно осуществляются последовательные операции фильтрования, промывания, различные специальные обработки, удаление осадка, образующегося на фильтрующей поверхности, промывание и сушка камер и 35 фильтрующего полотна. Весь цикл операций осуществляется в течение каждого цикла движения, а з целом все циклы поставляют непрерывный процесс, объединенный з цепь фильтрования. 40 Распределительные ковши 1, 2, связанные с перегородками, ограничивают последовательные секторы фильтрования и промывания. Жидкости и газы, прошедшие фильтрующие слом камер каждой зоны, со- 45 бирают в от секах, Зйтем удаля ют по соответствующим каналам 3 к сепараторам 4, а жидкости удаляют посредством барометрических труб 5 в резервуары б или, как показано штрюшунктирной линией на фиг.1, с 50 помощью труб 7 направляют к всасывающим насосем 8, после всасывания газы из сепараюров направляют вверх к вакуумной цепи 9 через ксллектор 10 и 11. Уентральный распределитель 32 состо- 55 ит из круговой вращающейся распределительной голоаки 13 и неподвижного основания 14. Камера 15 имеют распределительные ' (.'овши I, 2. Подвижная распределительная головка 13 содержит такое число лотков 16, сколько фильтрующих элементов, из которых жидкость поступает посредством гибких шлангов 17 в лотки. Поворачивающаяся рама 18 установлена на круговых элементах 19, укрепленных посредством радиальных соединительных рычагов 20. Несущие камеры 15 с помощью подшипников 21 поворачиваются на двух комплектах роликов 22, закрепленных на основания); и расположенных в виде двух концентрических окружностей, движение центрируется с помощью центровочных роликов (не показаны). Направляющие рычаги камер 23 имеют два ролика 24,25, перемещающиеся по рельсам 26.27, связанным с периферическим каркасом 28. Распределительные ковши 1, 2. подвешенные к каркасу 28 над камерами, подают в камеры раствор для фильтрования ижидкостьдля промывания. В соответствии с изобретением, газы и жидкость, сцеженные из фильтра, направляют через цилиндрическую стенку 29, вертикально падая в кольцевую камеру 30 и далее, огибая нижнюю кромку 31 стенки 29, жидкость продолжает двигаться вертикально вниз по своей тоаектории, а газы меняют направление на 180° и всасываются в верхнюю сепарационную камеру 32. Сепарационная камера 32 имеет прокладку 33 и радиальные перегородки 34 и 35 с отверстиями 36, 37 для перетока фильтрата из одного отсека в другой таким образом, что более жидкое второе промывание может переливаться через края в первое промывание, а первое промывание в маточный раствор, что и происходит с помощью ребра 38, находящегося выше уровня ребра 39 на расстоянии 40. Перегородка 41, отделяющая последний фильтрат (речь идет о втором промывании) от маточного раствора, проходит по всей высоте резервуара и исключает всякое сообщение между наиболее жидким фильтратом и маточным раствором. Цилиндриче: ше зоны 42-44, принимающие и содержащие фильтраты, оснащены в нижней части трубами 45-47 для подачи фильтрата к насосам 4850 посредством каналов 51-53. На фиг 6 показаны перегородки конца 54 и начала 55 вакуумного фильтрования, между которыми находится кольцевая зона 56, с помощью которой могут осуществляться дополнительные операции (подачи воздуха для разгрузки осадка, сушки фильтрующего полотна и дренажа остаточных вод). Кольцевая зона Ьб изолирована от резервуара посредством горизонтальной перегородки 57 таким образом* что находящаяся в ней жидкость должна удаляться или подаваться сбоку по патрубкам 58-60. Т.е. -t 5 1678194 за исключением кольцевого пространства весь объем резервуара может быть занят фильтратом в вакууме Эта кольцевая зона находится сверху вертикальной перегородки 41, отделяющей маточный раствор от 5 фильтрата последнего промывания Зонабб имеет столько камер, сколько необходимо осуществить дополнительных операций. Дополнительные операции проводятся в такой последовательности: подача воздуха 10 под давлением через отверстие 61 с целью облегчения разгрузки осадка от фильтрования и промывания фильтрующего полотна; всасывание воздуха через отверс х ие 62 с целью сушки фильтрующего полотна; для 15 дополнительного дренажа остаточных вод, вытекающих из камер, в перегородке 55, соответствующей операции подачи раствора в камеры, выполнено отверстие 63. Как показано на фиг.7, 8, первая со- 20 бранная жидкость проходит через регулируемое отверстие и поступает после сепарации, находящегося в ней газа по каналу 64 в отсек первого промывания, расположенный между стенками 34 и 35 Регулировка отвер- 25 стия 65 может быть произведена поворачиванием клапана 66 с помощью рычага 67 снаружи коллектора Устройства работает следующим образом. 30 Распределительные ковши 1,2, связанные с перегородками, ограничивают последовательные секторы фильтрования и промывания Газы и жидкости, извлеченные из филь- 35 тра, направляются через цилиндрическую стенку 29 в кольцевую камеру 30 откуда газы всасываются в сепарационную камеру 32, Радиальные перегородки 34 и 35 в сепарационной камере 32 имеют угловую регу- 40 лировку, а перегородка 41 установлена неподвижно таким образом, что отсечка фильтратов различной текучести происходит четко (между фильтрованием маточного раствора и первым промыванием, между 45 первым и вторым промыванием и т.д.). Более жидкое второе промывание может переливаться через края в первое пром ы в а н и е , а первое п р о м ы в а н и е - в маточный раствор. Сообщение второго про- 50 мывания (наиболее жидкий фильтрат) с маточным раствором исключается, так как перегородка 41 выполнена сплошной по всей высоте резервуара. Предусмотрен также распределитель в секции первого филь- 55 трования, в котором собирают первый мутный фильтрат при получении осадка в отсеке маточных растворов В вакуумном вращающемся филыре с горизонтальной плоскостью фильтрования с распределителем описанной конструкции сепарация газов и жидкостей значительно улучшается с помощью изменения направления на 180° и благодаря увеличению объема, который стал таким, что уровень жидкости в отсеке незначительный. Скорость циркуляции уменьшилась, улучшилось качество сепарации газов и жидкостей. Объем отсеков достаточен для непосредственного соединения всасывающих насосов без подключения дополнительных резервуаров. Компактная конструкция коллектора позволяет избежать охлаждения, кристаллизации, накипи Уход за устройством облегчается. Формула изобретения 1. Вращающийся вакуумный фильтр с горизонтальной плоскостью фильтрации, содержащий фильтрующие элементы и распределитель, собирающий и распределяющий жидкость, поступающую от элементов, распределитель состоит из распределяющей части и собирающей части, установленных с возможностью перемещения одна относительно другой, при этом собирающая часть содержит по меньшей мере один отсек, соединенный с одним или несколькими устройствами всасывания и удаления газоз и жидкостей и размещенный под присоединенной к ней распределяющей частью, причем распределяющая часть содержит ячейки, последовательно входе циклического движения соединенные с фильтрующим элементом, сепарациомную камеру, являющуюся продолжением центральной части собирающей части, трубопровод отвода га* зов, отделенных от фильтратов, о т л и ч а ю щийся тем, что с целью уменьшения размеров, снижения стоимости вспомогательного оборудования и сведения до минимума отложений накипи, собирающая часть выполнена в виде цилиндрического резервуара, в верхней части которого установлена внутренняя перегородка, образующая кольцевое пространство со стенкой резервуара для вертикального подвода фильтратов, поступающих через отверстие ячеек, соединенных фильтрующими элементами, при этом расстояние между нижней кромкой внутренней перегородки и максимальным уровнем в отсеках равно по меньшей мере ширине кольцевого пространства между стенкой резервуара и внутренней перегородкой. 2. Фильтр по п.1, о т л и ч а ю щ и й с я тем, что для обеспечения герметичности между отсеками собирающая часть разделена по меньшей мере на два отсека герметичными радиальными вертикальными 1678194 перегородками, проходящими от дна указанной собирающей части до операционной камеры для газов. 3 Фильтр по п.2, о т л и ч а ю щ и й с я тем, что, с целью повышения эффективности, радиальные вертикальные перегородки отделяют отсеки первого, второго промывания и маточного раствора и выполнены каждая с отверстием для прохода из одного отсека в другой. 10 4. Фильтр по пп.1-3, о т л и ч а ю щ и й с я тем, что, с целью опорожнения, каждый отсек имеет в своем дне выводное отверстие для отвода фильтратов. 15 8 5 Фильтр по пп.1-4, о т л и ч а ю щ и й с я тем, что собирающая часть распределителя снабжена перегородкой, образующей-сектор бспомогательных операций, разделенный на камеры, в которых осуществляют подачу воздуха для разгрузки осадка, сушку фильтрующего полотна и дренаж остаточных вод. 6. Фильтр по пп.1-5, о т л и ч а ю щ и й с я тем, что отсек первого фильтрования снабжен клапаном на его выходном конце, а его дно соединено с отсеком первого промывания 15 Фиа.1 1678194 1678194 Фиг 6 35 1678194 Фигв Редактор О.Спесивых Составитель Г.Бахтюкова Техред М.Моргентап Корректор Э Лончакова Заказ 3124 Тираж Подписное &НИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035. Москва, Ж-35, Раушская наб., 4/5 Производственно-издательский комбинат "Патент", г Ужгород, ул Гагарина 101
