Доїльний стакан

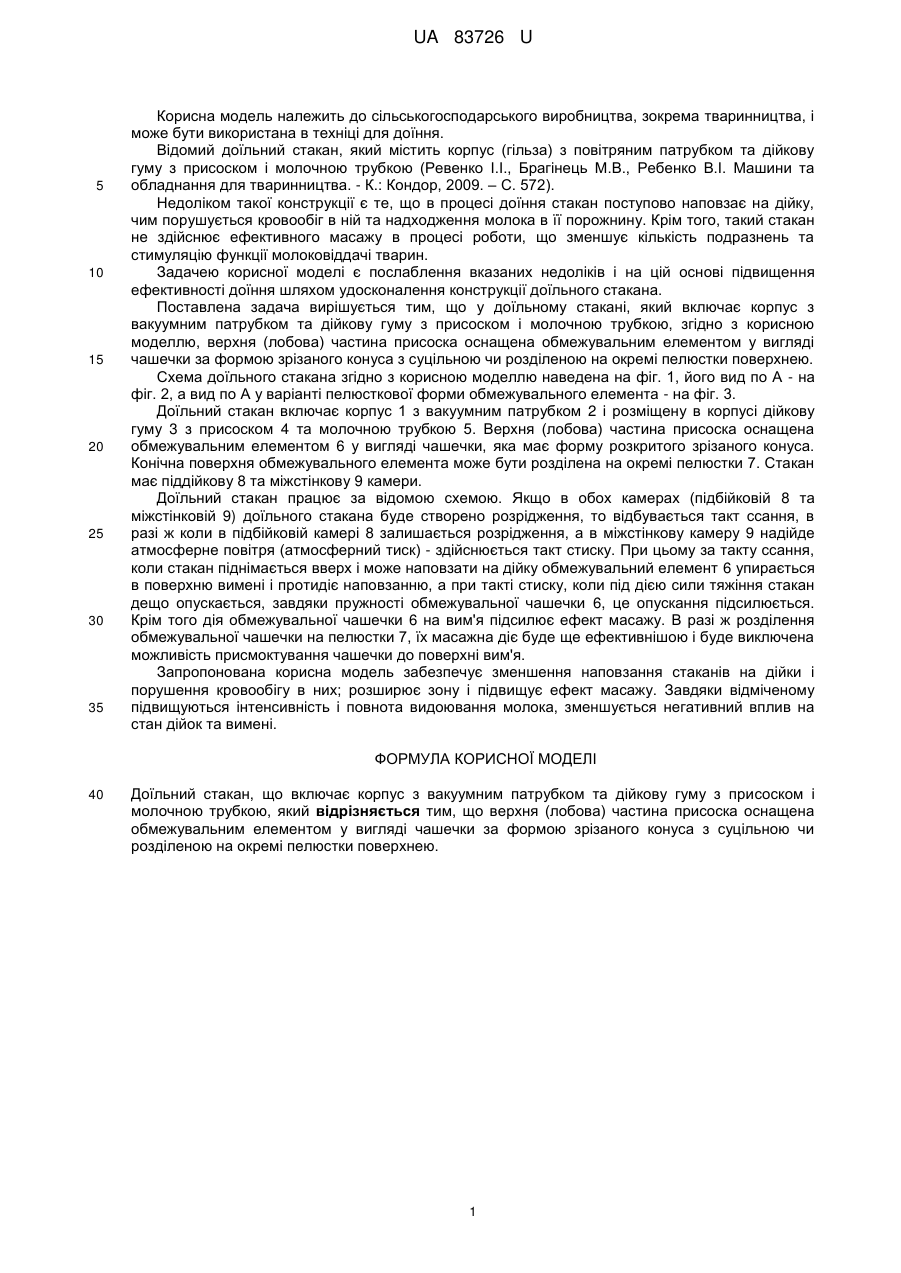

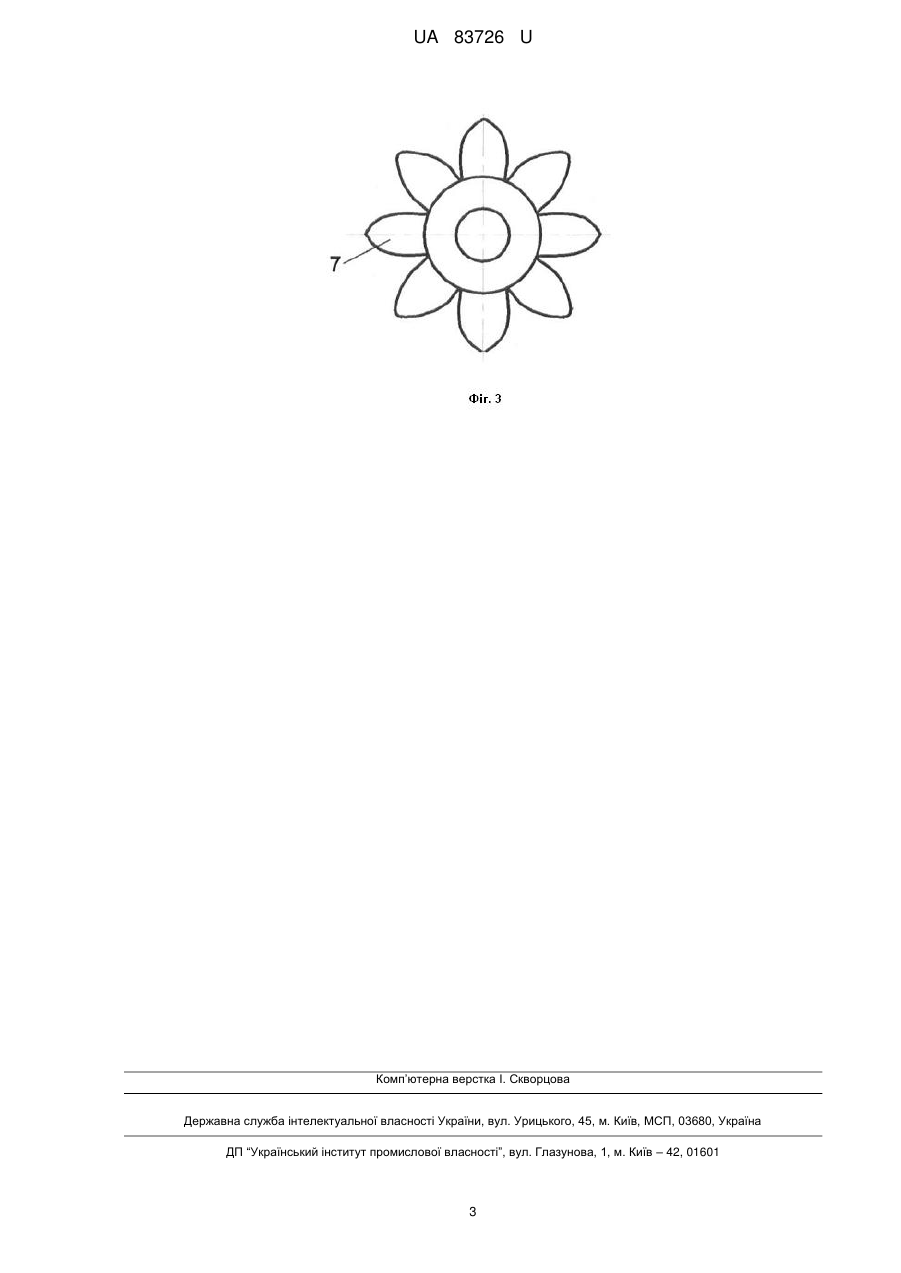

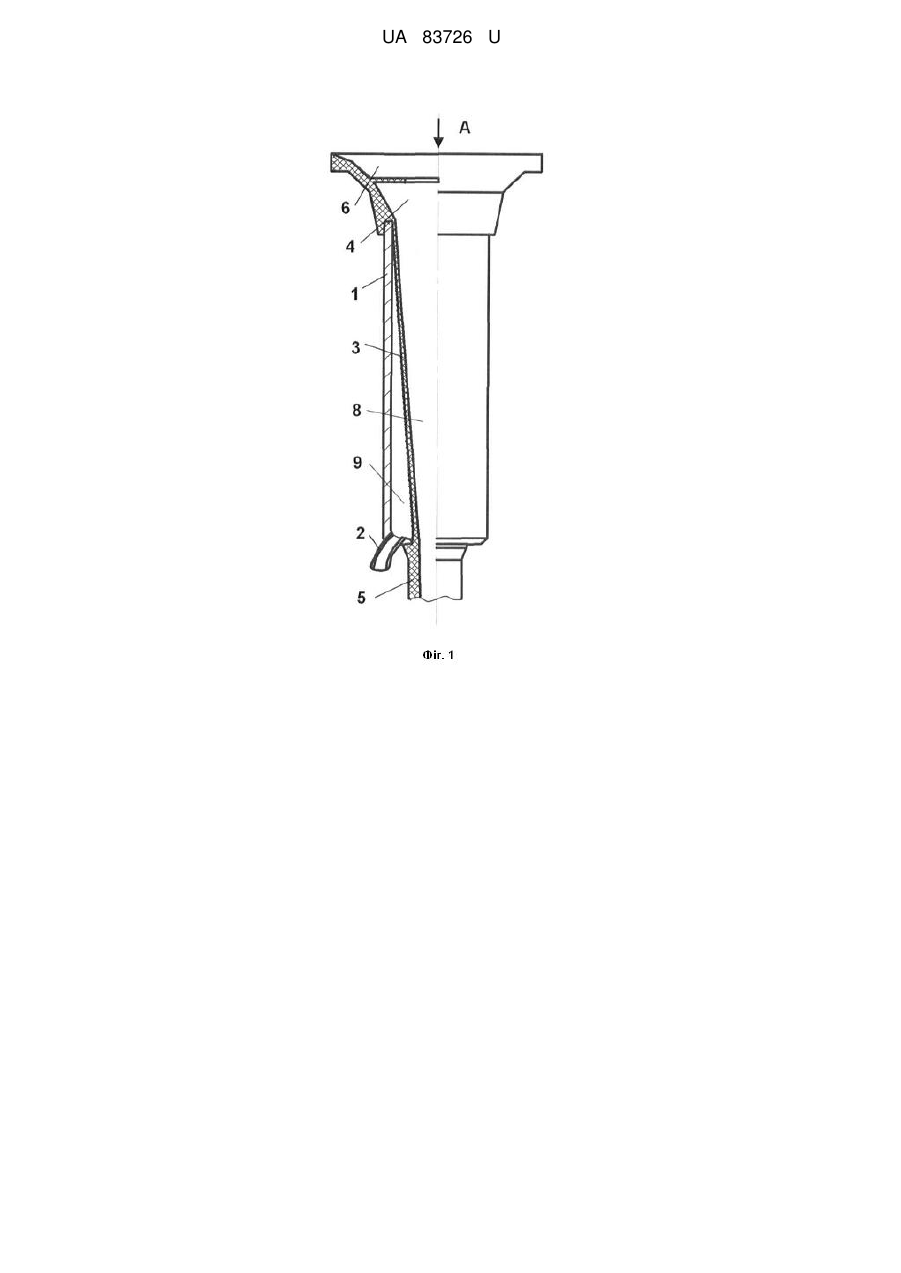

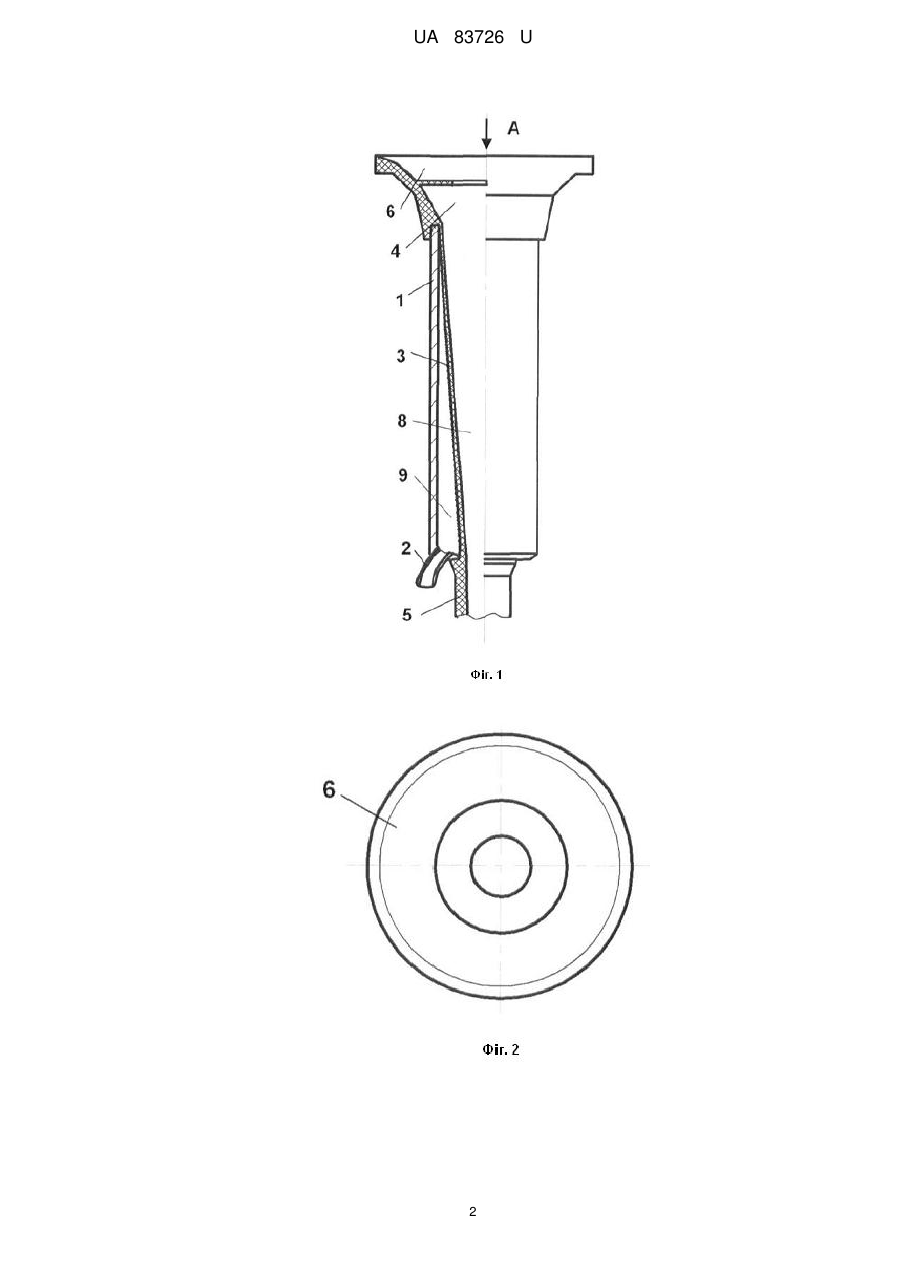

Реферат: UA 83726 U UA 83726 U 5 10 15 20 25 30 35 Корисна модель належить до сільськогосподарського виробництва, зокрема тваринництва, і може бути використана в техніці для доїння. Відомий доїльний стакан, який містить корпус (гільза) з повітряним патрубком та дійкову гуму з присоском і молочною трубкою (Ревенко І.І., Брагінець М.В., Ребенко В.І. Машини та обладнання для тваринництва. - К.: Кондор, 2009. – С. 572). Недоліком такої конструкції є те, що в процесі доїння стакан поступово наповзає на дійку, чим порушується кровообіг в ній та надходження молока в її порожнину. Крім того, такий стакан не здійснює ефективного масажу в процесі роботи, що зменшує кількість подразнень та стимуляцію функції молоковіддачі тварин. Задачею корисної моделі є послаблення вказаних недоліків і на цій основі підвищення ефективності доїння шляхом удосконалення конструкції доїльного стакана. Поставлена задача вирішується тим, що у доїльному стакані, який включає корпус з вакуумним патрубком та дійкову гуму з присоском і молочною трубкою, згідно з корисною моделлю, верхня (лобова) частина присоска оснащена обмежувальним елементом у вигляді чашечки за формою зрізаного конуса з суцільною чи розділеною на окремі пелюстки поверхнею. Схема доїльного стакана згідно з корисною моделлю наведена на фіг. 1, його вид по А - на фіг. 2, а вид по А у варіанті пелюсткової форми обмежувального елемента - на фіг. 3. Доїльний стакан включає корпус 1 з вакуумним патрубком 2 і розміщену в корпусі дійкову гуму 3 з присоском 4 та молочною трубкою 5. Верхня (лобова) частина присоска оснащена обмежувальним елементом 6 у вигляді чашечки, яка має форму розкритого зрізаного конуса. Конічна поверхня обмежувального елемента може бути розділена на окремі пелюстки 7. Стакан має піддійкову 8 та міжстінкову 9 камери. Доїльний стакан працює за відомою схемою. Якщо в обох камерах (підбійковій 8 та міжстінковій 9) доїльного стакана буде створено розрідження, то відбувається такт ссання, в разі ж коли в підбійковій камері 8 залишається розрідження, а в міжстінкову камеру 9 надійде атмосферне повітря (атмосферний тиск) - здійснюється такт стиску. При цьому за такту ссання, коли стакан піднімається вверх і може наповзати на дійку обмежувальний елемент 6 упирається в поверхню вимені і протидіє наповзанню, а при такті стиску, коли під дією сили тяжіння стакан дещо опускається, завдяки пружності обмежувальної чашечки 6, це опускання підсилюється. Крім того дія обмежувальної чашечки 6 на вим'я підсилює ефект масажу. В разі ж розділення обмежувальної чашечки на пелюстки 7, їх масажна діє буде ще ефективнішою і буде виключена можливість присмоктування чашечки до поверхні вим'я. Запропонована корисна модель забезпечує зменшення наповзання стаканів на дійки і порушення кровообігу в них; розширює зону і підвищує ефект масажу. Завдяки відміченому підвищуються інтенсивність і повнота видоювання молока, зменшується негативний вплив на стан дійок та вимені. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 Доїльний стакан, що включає корпус з вакуумним патрубком та дійкову гуму з присоском і молочною трубкою, який відрізняється тим, що верхня (лобова) частина присоска оснащена обмежувальним елементом у вигляді чашечки за формою зрізаного конуса з суцільною чи розділеною на окремі пелюстки поверхнею. 1 UA 83726 U 2 UA 83726 U Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
