Пневматичний висівний апарат
Номер патенту: 45733
Опубліковано: 25.11.2009
Автори: Свірень Микола Олександрович, Гавриленко Сергій Вікторович, Косінов Михайло Михайлович, Шмат Сергій Іванович
Формула / Реферат
1. Пневмомеханічний висівний апарат, який включає корпус, висівний диск, ворушилку, допоміжний диск, який відрізняється тим, що до дна корпуса прикріплена криволінійна пластина таким чином, щоб між зовнішнім колом допоміжного диска і пластиною був забезпечений зазор, який перевищує максимальний розмір насінини.
2. Пневмомеханічний висівний апарат за п. 1, який відрізняється тим, що пластина виконана з можливістю регулювання відносно ворушилки і допоміжного диска.
Текст

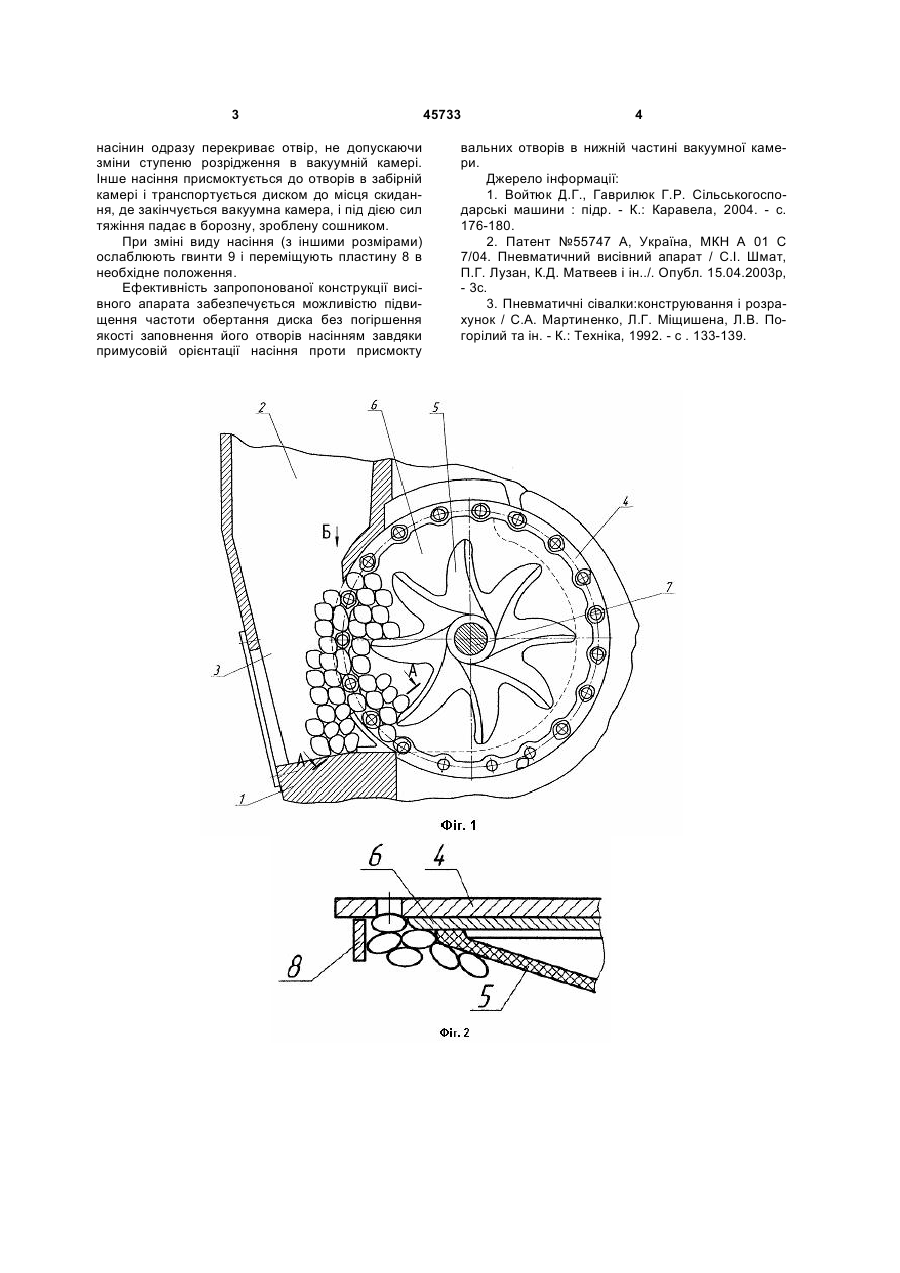

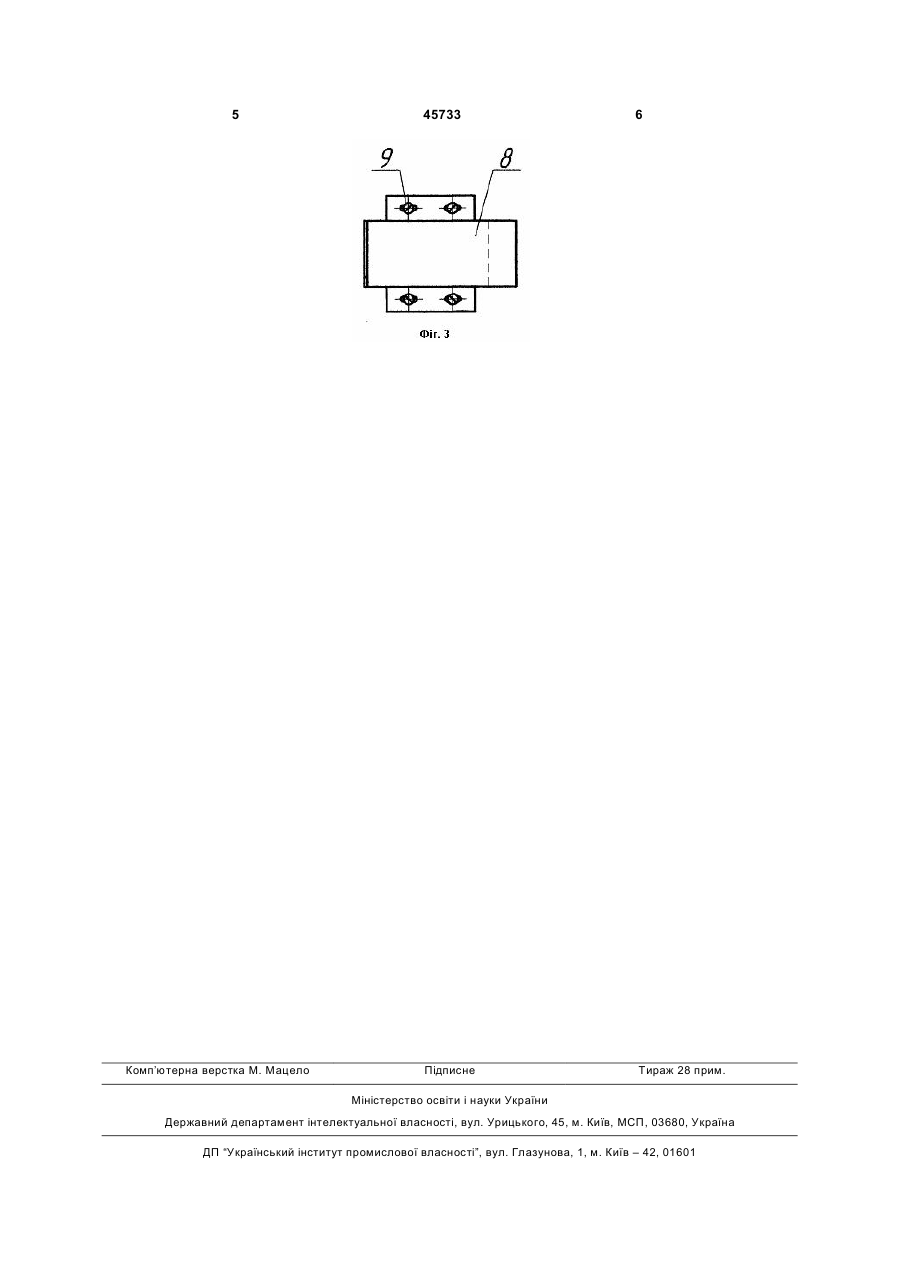

1. Пневмомеханічний висівний апарат, який включає корпус, висівний диск, ворушилку, допо 3 насінин одразу перекриває отвір, не допускаючи зміни ступеню розрідження в вакуумній камері. Інше насіння присмоктується до отворів в забірній камері і транспортується диском до місця скидання, де закінчується вакуумна камера, і під дією сил тяжіння падає в борозну, зроблену сошником. При зміні виду насіння (з іншими розмірами) ослаблюють гвинти 9 і переміщують пластину 8 в необхідне положення. Ефективність запропонованої конструкції висівного апарата забезпечується можливістю підвищення частоти обертання диска без погіршення якості заповнення його отворів насінням завдяки примусовій орієнтації насіння проти присмокту 45733 4 вальних отворів в нижній частині вакуумної камери. Джерело інформації: 1. Войтюк Д.Г., Гаврилюк Г.Р. Сільськогосподарські машини : підр. - К.: Каравела, 2004. - с. 176-180. 2. Патент №55747 А, Україна, МКН А 01 С 7/04. Пневматичний висівний апарат / C.I. Шмат, П.Г. Лузан, К.Д. Матвеев і ін../. Опубл. 15.04.2003р, - 3с. 3. Пневматичні сівалки:конструювання і розрахунок / С.А. Мартиненко, Л.Г. Міщишена, Л.В. Погорілий та ін. - К.: Техніка, 1992. - с . 133-139. 5 Комп’ютерна верстка М. Мацело 45733 6 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюPneumatic sowing unit
Автори англійськоюShmat Serhii Ivanovych, Sviren Mykola Oleksandrovych, Kosinov Mykhaylo Mykhaylovich, Havrilenko Serhiy Viktorovich
Назва патенту російськоюПневматический высевающий аппарат
Автори російськоюШмат Сергей Иванович, Свирень Николай Александрович, Косинов Михаил Михайлович, Гавриленко Сергей Викторович
МПК / Мітки
МПК: A01C 7/04
Мітки: пневматичний, апарат, висівний
