Механізм човника швейної машини зигзаг стрічки
Номер патенту: 49059
Опубліковано: 12.04.2010
Автори: Макатьора Дмитро Анатолійович, Музичишин Сергій Володимирович
Формула / Реферат
1. Механізм човника швейної машини зигзаг стрічки, що містить човниковий вал, на якому закріплений човник, пару конічних зубчастих коліс, одне з яких встановлено на човниковому валу, та привід з валом, який відрізняється тим, що оснащений прискорювачем з додатковим валом, на якому закріплено друге зубчасте конічне колесо, а прискорювач з'єднаний з валом приводу.
2. Механізм човника швейної машини зигзаг стрічки за п. 1, який відрізняється тим, що прискорювач містить шатун, ведучий та ведений кривошипи, кінематично пов'язані між собою за допомогою шатуна, і відповідно закріплені на валу приводу та додатковому валу.
Текст

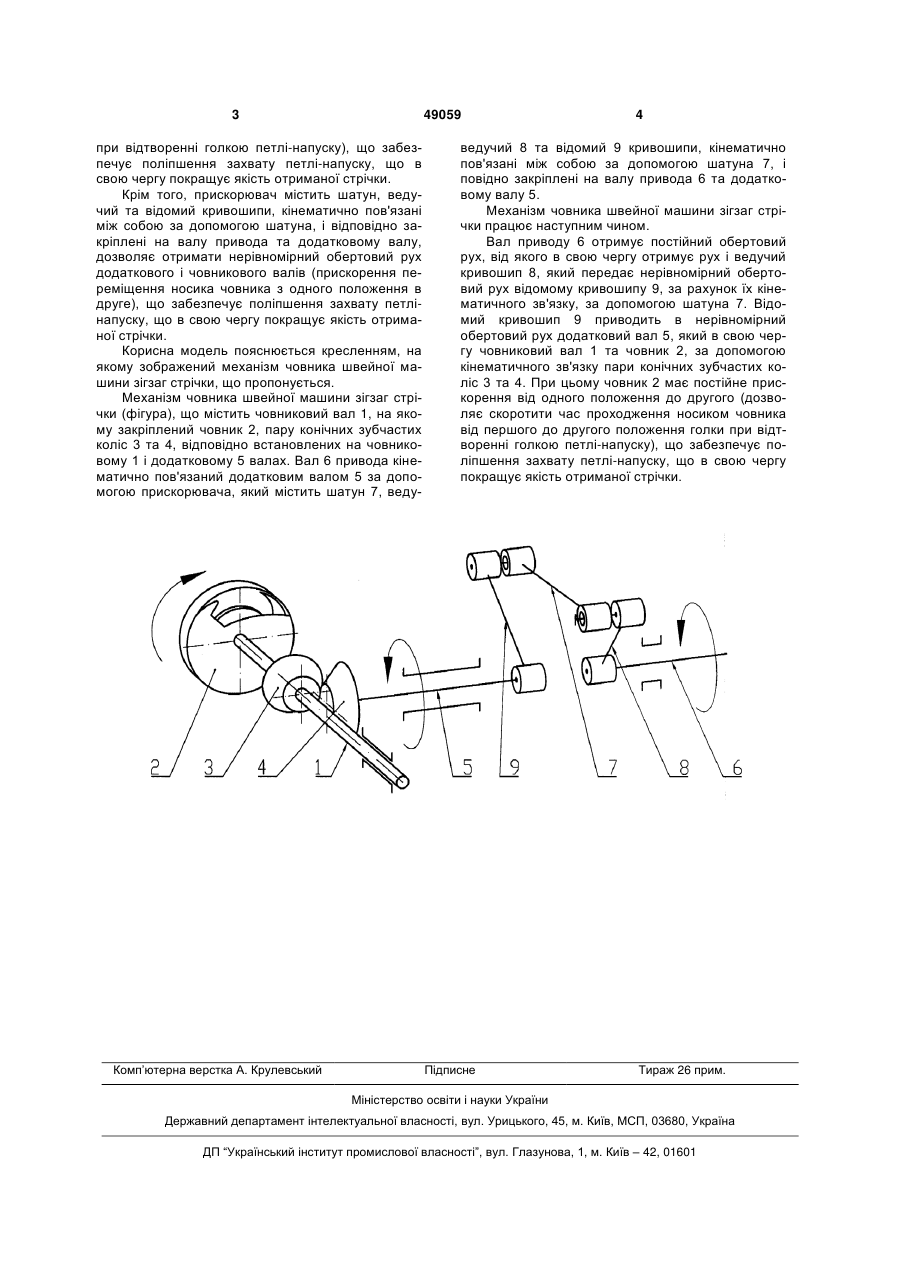

1. Механізм човника швейної машини зигзаг стрічки, що містить човниковий вал, на якому закріплений човник, пару конічних зубчастих коліс, 3 49059 при відтворенні голкою петлі-напуску), що забезпечує поліпшення захвату петлі-напуску, що в свою чергу покращує якість отриманої стрічки. Крім того, прискорювач містить шатун, ведучий та відомий кривошипи, кінематично пов'язані між собою за допомогою шатуна, і відповідно закріплені на валу привода та додатковому валу, дозволяє отримати нерівномірний обертовий рух додаткового і човникового валів (прискорення переміщення носика човника з одного положення в друге), що забезпечує поліпшення захвату петлінапуску, що в свою чергу покращує якість отриманої стрічки. Корисна модель пояснюється кресленням, на якому зображений механізм човника швейної машини зігзаг стрічки, що пропонується. Механізм човника швейної машини зігзаг стрічки (фігура), що містить човниковий вал 1, на якому закріплений човник 2, пару конічних зубчастих коліс 3 та 4, відповідно встановлених на човниковому 1 і додатковому 5 валах. Вал 6 привода кінематично пов'язаний додатковим валом 5 за допомогою прискорювача, який містить шатун 7, веду Комп’ютерна верстка А. Крулевський 4 ведучий 8 та відомий 9 кривошипи, кінематично пов'язані між собою за допомогою шатуна 7, і повідно закріплені на валу привода 6 та додатковому валу 5. Механізм човника швейної машини зігзаг стрічки працює наступним чином. Вал приводу 6 отримує постійний обертовий рух, від якого в свою чергу отримує рух і ведучий кривошип 8, який передає нерівномірний обертовий рух відомому кривошипу 9, за рахунок їх кінематичного зв'язку, за допомогою шатуна 7. Відомий кривошип 9 приводить в нерівномірний обертовий рух додатковий вал 5, який в свою чергу човниковий вал 1 та човник 2, за допомогою кінематичного зв'язку пари конічних зубчастих коліс 3 та 4. При цьому човник 2 має постійне прискорення від одного положення до другого (дозволяє скоротити час проходження носиком човника від першого до другого положення голки при відтворенні голкою петлі-напуску), що забезпечує поліпшення захвату петлі-напуску, що в свою чергу покращує якість отриманої стрічки. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюMechanism of shuttle of sewing machine zigzag seam
Автори англійськоюMakatiora Dmytro Anatoliiovych, Muzychyshyn Serhii Volodymyrovych
Назва патенту російськоюМеханизм челнока швейной машины зигзаг строчки
Автори російськоюМакатера Дмитрий Анатольевич, Музычишин Сергей Владимирович
МПК / Мітки
МПК: D05B 3/00
Мітки: зигзаг, швейної, човника, механізм, машини, стрічки
Код посилання
<a href="https://ua.patents.su/2-49059-mekhanizm-chovnika-shvejjno-mashini-zigzag-strichki.html" target="_blank" rel="follow" title="База патентів України">Механізм човника швейної машини зигзаг стрічки</a>
