Комбінований шнековий прес для отримання рослинної олії

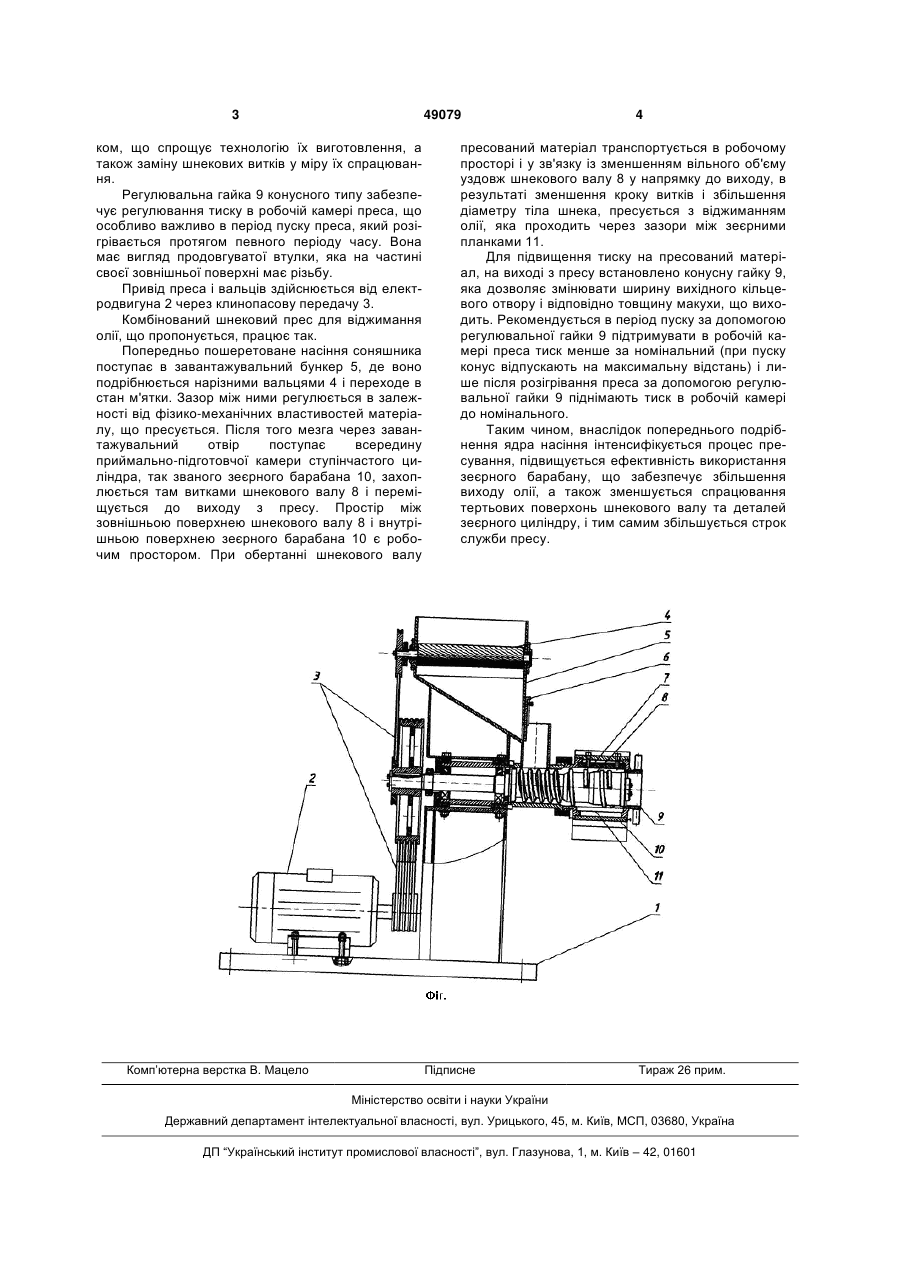

1. Комбінований шнековий прес для отримання рослинної олії, що складається із станини, приймального бункера з нарізними вальцями, зеєрного барабана з набраними в ньому планками, шнекового вала, регулювальної гайки конусного типу і приводу, який відрізняється тим, що для 3 49079 ком, що спрощує технологію їх виготовлення, а також заміну шнекових витків у міру їх спрацювання. Регулювальна гайка 9 конусного типу забезпечує регулювання тиску в робочій камері преса, що особливо важливо в період пуску преса, який розігрівається протягом певного періоду часу. Вона має вигляд продовгуватої втулки, яка на частині своєї зовнішньої поверхні має різьбу. Привід преса і вальців здійснюється від електродвигуна 2 через клинопасову передачу 3. Комбінований шнековий прес для віджимання олії, що пропонується, працює так. Попередньо пошеретоване насіння соняшника поступає в завантажувальний бункер 5, де воно подрібнюється нарізними вальцями 4 і переходе в стан м'ятки. Зазор між ними регулюється в залежності від фізико-механічних властивостей матеріалу, що пресується. Після того мезга через завантажувальний отвір поступає всередину приймально-підготовчої камери ступінчастого циліндра, так званого зеєрного барабана 10, захоплюється там витками шнекового валу 8 і переміщується до виходу з пресу. Простір між зовнішньою поверхнею шнекового валу 8 і внутрішньою поверхнею зеєрного барабана 10 є робочим простором. При обертанні шнекового валу Комп’ютерна верстка В. Мацело 4 пресований матеріал транспортується в робочому просторі і у зв'язку із зменшенням вільного об'єму уздовж шнекового валу 8 у напрямку до виходу, в результаті зменшення кроку витків і збільшення діаметру тіла шнека, пресується з віджиманням олії, яка проходить через зазори між зеєрними планками 11. Для підвищення тиску на пресований матеріал, на виході з пресу встановлено конусну гайку 9, яка дозволяє змінювати ширину вихідного кільцевого отвору і відповідно товщину макухи, що виходить. Рекомендується в період пуску за допомогою регулювальної гайки 9 підтримувати в робочій камері преса тиск менше за номінальний (при пуску конус відпускають на максимальну відстань) і лише після розігрівання преса за допомогою регулювальної гайки 9 піднімають тиск в робочій камері до номінального. Таким чином, внаслідок попереднього подрібнення ядра насіння інтенсифікується процес пресування, підвищується ефективність використання зеєрного барабану, що забезпечує збільшення виходу олії, а також зменшується спрацювання тертьових поверхонь шнекового валу та деталей зеєрного циліндру, і тим самим збільшується строк служби пресу. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
