Фуркальний вимірювач міжкореневої ширини

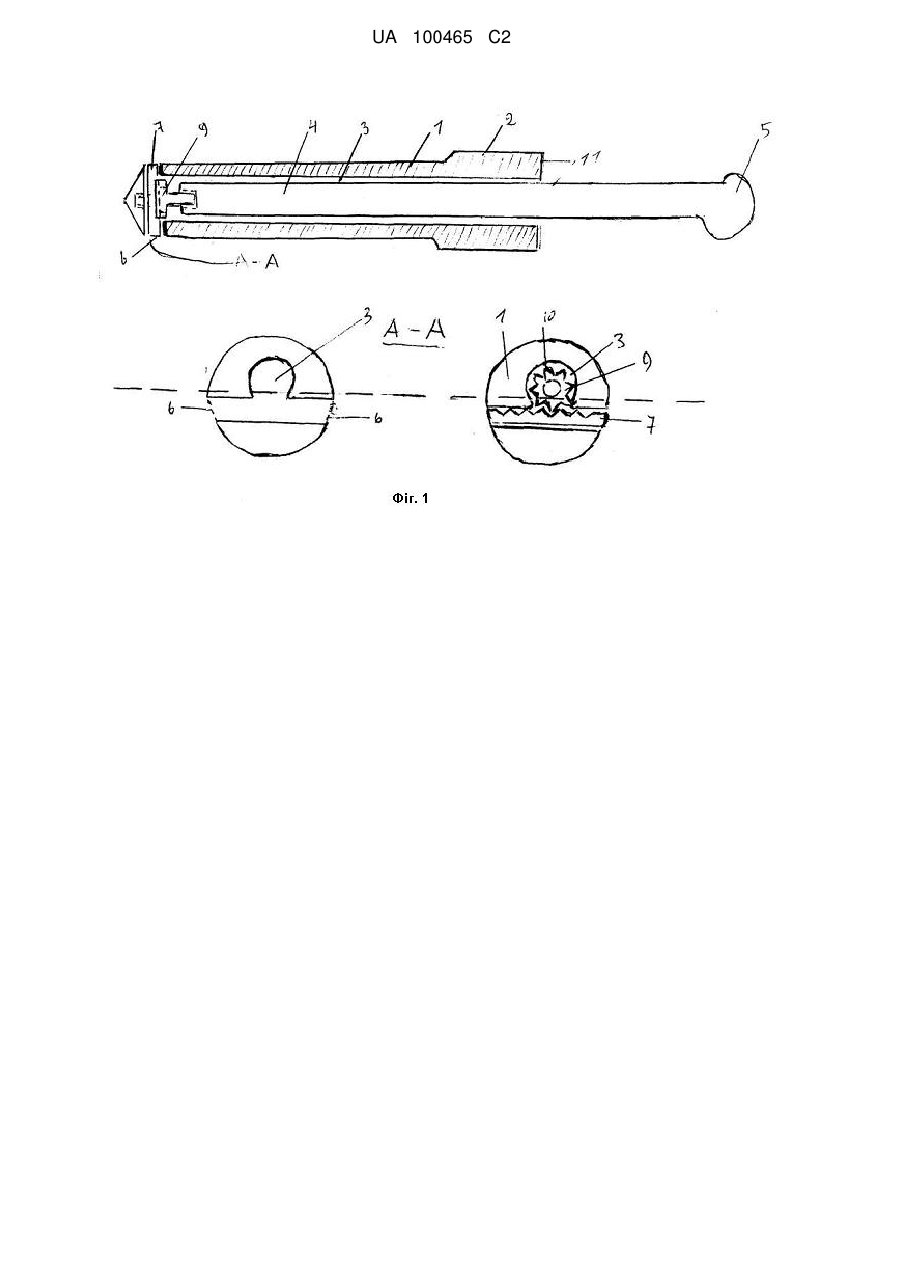

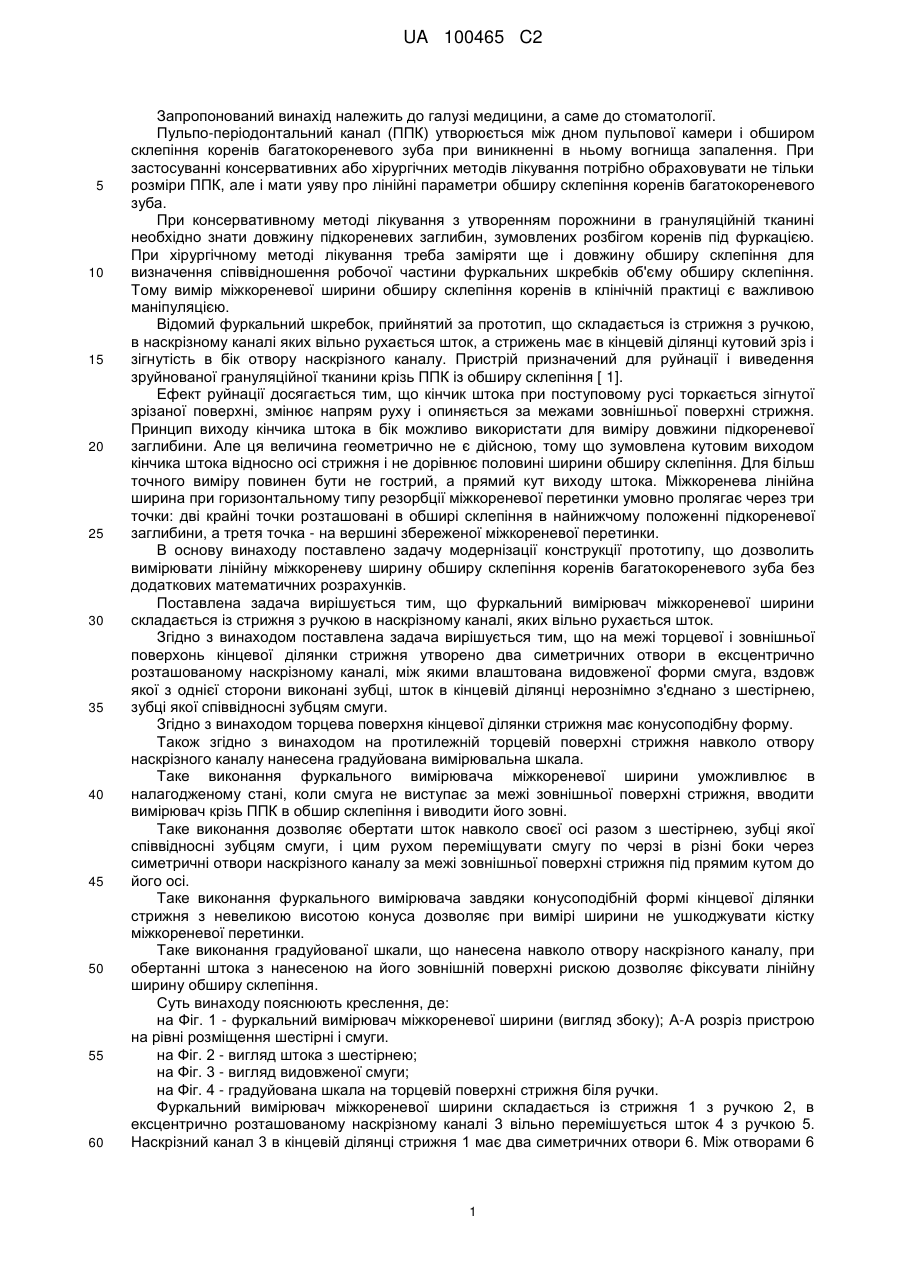

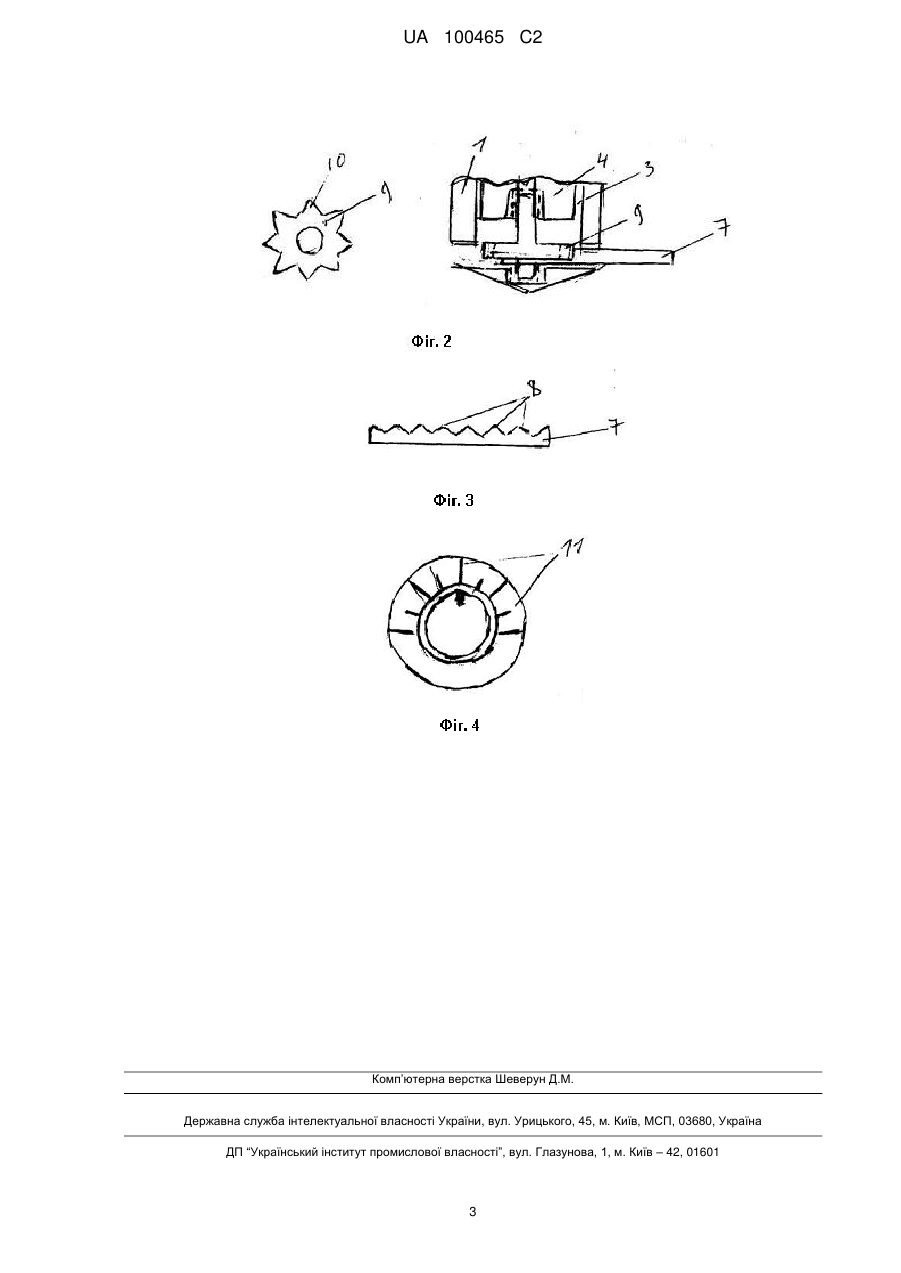

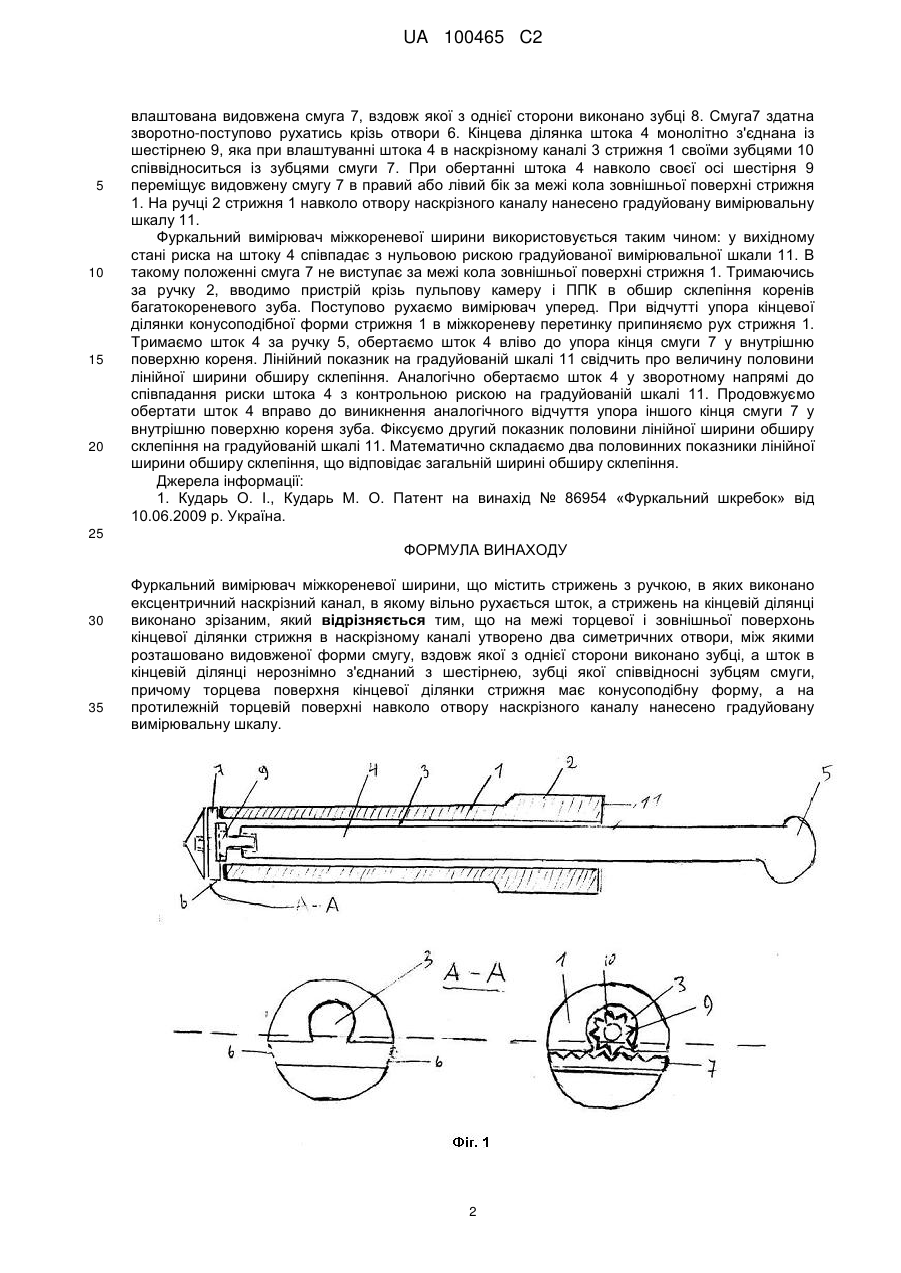

Реферат: Фуркальний вимірювач міжкореневої ширини містить стрижень з ручкою, в яких виконано ексцентричний наскрізний канал, в якому вільно рухається шток. Стрижень на кінцевій ділянці виконано зрізаним у вигляді конусу. На межі торцевої і зовнішньої поверхонь кінцевої ділянки стрижня в наскрізному каналі утворено два симетричних отвори, між якими розташовано видовженої форми смугу. Вздовж смуги з однієї сторони виконано зубці, а шток в кінцевій ділянці нерознімно з'єднаний з шестірнею, зубці якої співвідносні зубцям смуги. На протилежній конусу торцевій поверхні стрижня навколо отвору наскрізного каналу нанесено градуйовану вимірювальну шкалу. UA 100465 C2 (12) UA 100465 C2 UA 100465 C2 5 10 15 20 25 30 35 40 45 50 55 60 Запропонований винахід належить до галузі медицини, а саме до стоматології. Пульпо-періодонтальний канал (ППК) утворюється між дном пульпової камери і обширом склепіння коренів багатокореневого зуба при виникненні в ньому вогнища запалення. При застосуванні консервативних або хірургічних методів лікування потрібно обраховувати не тільки розміри ППК, але і мати уяву про лінійні параметри обширу склепіння коренів багатокореневого зуба. При консервативному методі лікування з утворенням порожнини в грануляційній тканині необхідно знати довжину підкореневих заглибин, зумовлених розбігом коренів під фуркацією. При хірургічному методі лікування треба заміряти ще і довжину обширу склепіння для визначення співвідношення робочої частини фуркальних шкребків об'єму обширу склепіння. Тому вимір міжкореневої ширини обширу склепіння коренів в клінічній практиці є важливою маніпуляцією. Відомий фуркальний шкребок, прийнятий за прототип, що складається із стрижня з ручкою, в наскрізному каналі яких вільно рухається шток, а стрижень має в кінцевій ділянці кутовий зріз і зігнутість в бік отвору наскрізного каналу. Пристрій призначений для руйнації і виведення зруйнованої грануляційної тканини крізь ППК із обширу склепіння [ 1]. Ефект руйнації досягається тим, що кінчик штока при поступовому русі торкається зігнутої зрізаної поверхні, змінює напрям руху і опиняється за межами зовнішньої поверхні стрижня. Принцип виходу кінчика штока в бік можливо використати для виміру довжини підкореневої заглибини. Але ця величина геометрично не є дійсною, тому що зумовлена кутовим виходом кінчика штока відносно осі стрижня і не дорівнює половині ширини обширу склепіння. Для більш точного виміру повинен бути не гострий, а прямий кут виходу штока. Міжкоренева лінійна ширина при горизонтальному типу резорбції міжкореневої перетинки умовно пролягає через три точки: дві крайні точки розташовані в обширі склепіння в найнижчому положенні підкореневої заглибини, а третя точка - на вершині збереженої міжкореневої перетинки. В основу винаходу поставлено задачу модернізації конструкції прототипу, що дозволить вимірювати лінійну міжкореневу ширину обширу склепіння коренів багатокореневого зуба без додаткових математичних розрахунків. Поставлена задача вирішується тим, що фуркальний вимірювач міжкореневої ширини складається із стрижня з ручкою в наскрізному каналі, яких вільно рухається шток. Згідно з винаходом поставлена задача вирішується тим, що на межі торцевої і зовнішньої поверхонь кінцевої ділянки стрижня утворено два симетричних отвори в ексцентрично розташованому наскрізному каналі, між якими влаштована видовженої форми смуга, вздовж якої з однієї сторони виконані зубці, шток в кінцевій ділянці нерознімно з'єднано з шестірнею, зубці якої співвідносні зубцям смуги. Згідно з винаходом торцева поверхня кінцевої ділянки стрижня має конусоподібну форму. Також згідно з винаходом на протилежній торцевій поверхні стрижня навколо отвору наскрізного каналу нанесена градуйована вимірювальна шкала. Таке виконання фуркального вимірювача міжкореневої ширини уможливлює в налагодженому стані, коли смуга не виступає за межі зовнішньої поверхні стрижня, вводити вимірювач крізь ППК в обшир склепіння і виводити його зовні. Таке виконання дозволяє обертати шток навколо своєї осі разом з шестірнею, зубці якої співвідносні зубцям смуги, і цим рухом переміщувати смугу по черзі в різні боки через симетричні отвори наскрізного каналу за межі зовнішньої поверхні стрижня під прямим кутом до його осі. Таке виконання фуркального вимірювача завдяки конусоподібній формі кінцевої ділянки стрижня з невеликою висотою конуса дозволяє при вимірі ширини не ушкоджувати кістку міжкореневої перетинки. Таке виконання градуйованої шкали, що нанесена навколо отвору наскрізного каналу, при обертанні штока з нанесеною на його зовнішній поверхні рискою дозволяє фіксувати лінійну ширину обширу склепіння. Суть винаходу пояснюють креслення, де: на Фіг. 1 - фуркальний вимірювач міжкореневої ширини (вигляд збоку); А-А розріз пристрою на рівні розміщення шестірні і смуги. на Фіг. 2 - вигляд штока з шестірнею; на Фіг. 3 - вигляд видовженої смуги; на Фіг. 4 - градуйована шкала на торцевій поверхні стрижня біля ручки. Фуркальний вимірювач міжкореневої ширини складається із стрижня 1 з ручкою 2, в ексцентрично розташованому наскрізному каналі 3 вільно перемішується шток 4 з ручкою 5. Наскрізний канал 3 в кінцевій ділянці стрижня 1 має два симетричних отвори 6. Між отворами 6 1 UA 100465 C2 5 10 15 20 влаштована видовжена смуга 7, вздовж якої з однієї сторони виконано зубці 8. Смуга7 здатна зворотно-поступово рухатись крізь отвори 6. Кінцева ділянка штока 4 монолітно з'єднана із шестірнею 9, яка при влаштуванні штока 4 в наскрізному каналі 3 стрижня 1 своїми зубцями 10 співвідноситься із зубцями смуги 7. При обертанні штока 4 навколо своєї осі шестірня 9 переміщує видовжену смугу 7 в правий або лівий бік за межі кола зовнішньої поверхні стрижня 1. На ручці 2 стрижня 1 навколо отвору наскрізного каналу нанесено градуйовану вимірювальну шкалу 11. Фуркальний вимірювач міжкореневої ширини використовується таким чином: у вихідному стані риска на штоку 4 співпадає з нульовою рискою градуйованої вимірювальної шкали 11. В такому положенні смуга 7 не виступає за межі кола зовнішньої поверхні стрижня 1. Тримаючись за ручку 2, вводимо пристрій крізь пульпову камеру і ППК в обшир склепіння коренів багатокореневого зуба. Поступово рухаємо вимірювач уперед. При відчутті упора кінцевої ділянки конусоподібної форми стрижня 1 в міжкореневу перетинку припиняємо рух стрижня 1. Тримаємо шток 4 за ручку 5, обертаємо шток 4 вліво до упора кінця смуги 7 у внутрішню поверхню кореня. Лінійний показник на градуйованій шкалі 11 свідчить про величину половини лінійної ширини обширу склепіння. Аналогічно обертаємо шток 4 у зворотному напрямі до співпадання риски штока 4 з контрольною рискою на градуйованій шкалі 11. Продовжуємо обертати шток 4 вправо до виникнення аналогічного відчуття упора іншого кінця смуги 7 у внутрішню поверхню кореня зуба. Фіксуємо другий показник половини лінійної ширини обширу склепіння на градуйованій шкалі 11. Математично складаємо два половинних показники лінійної ширини обширу склепіння, що відповідає загальній ширині обширу склепіння. Джерела інформації: 1. Кударь О. І., Кударь М. О. Патент на винахід № 86954 «Фуркальний шкребок» від 10.06.2009 р. Україна. 25 ФОРМУЛА ВИНАХОДУ 30 35 Фуркальний вимірювач міжкореневої ширини, що містить стрижень з ручкою, в яких виконано ексцентричний наскрізний канал, в якому вільно рухається шток, а стрижень на кінцевій ділянці виконано зрізаним, який відрізняється тим, що на межі торцевої і зовнішньої поверхонь кінцевої ділянки стрижня в наскрізному каналі утворено два симетричних отвори, між якими розташовано видовженої форми смугу, вздовж якої з однієї сторони виконано зубці, а шток в кінцевій ділянці нерознімно з'єднаний з шестірнею, зубці якої співвідносні зубцям смуги, причому торцева поверхня кінцевої ділянки стрижня має конусоподібну форму, а на протилежній торцевій поверхні навколо отвору наскрізного каналу нанесено градуйовану вимірювальну шкалу. 2 UA 100465 C2 Комп’ютерна верстка Шеверун Д.М. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
