Вітрогідроагрегат
Формула / Реферат
Вітрогідродвигун, що включає вал, опору, чотири лопаті, рухомо з'єднані з махами, розташованими в горизонтальній площині під кутом 90° одна до другої, який відрізняється тим, що лопаті мають ексцентричні осі обертання на махах, які приєднані до диска на валу обертання, при цьому нижні частини лопатей взаємодіють з упорами, розташованими на нижніх махах, які обертають вал генератора.
Текст

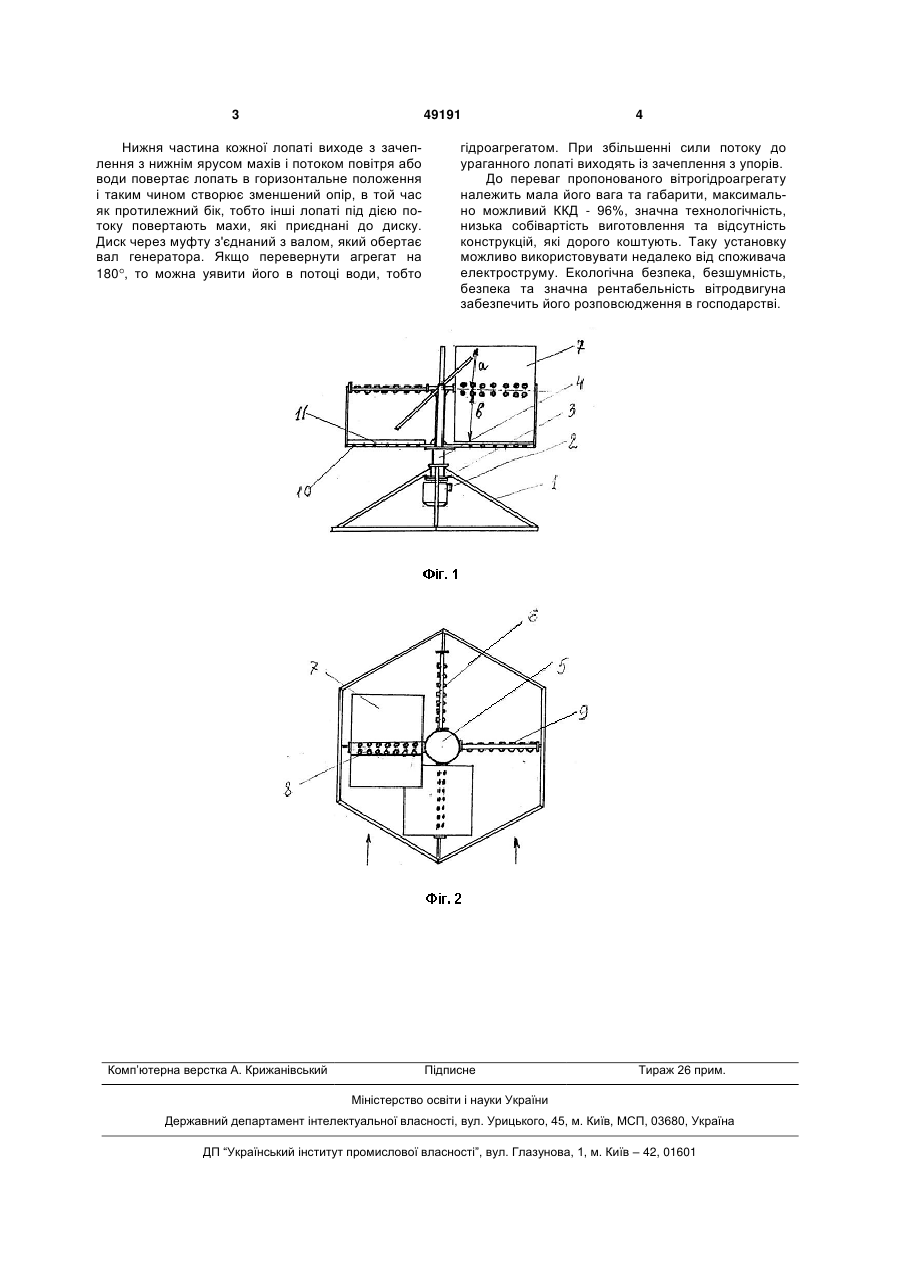

Вітрогідродвигун, що включає вал, опору, чотири лопаті, рухомо з'єднані з махами, розташова 3 49191 Нижня частина кожної лопаті виходе з зачеплення з нижнім ярусом махів і потоком повітря або води повертає лопать в горизонтальне положення і таким чином створює зменшений опір, в той час як протилежний бік, тобто інші лопаті під дією потоку повертають махи, які приєднані до диску. Диск через муфту з'єднаний з валом, який обертає вал генератора. Якщо перевернути агрегат на 180 , то можна уявити його в потоці води, тобто Комп’ютерна верстка А. Крижанівський 4 гідроагрегатом. При збільшенні сили потоку до ураганного лопаті виходять із зачеплення з упорів. До переваг пропонованого вітрогідроагрегату належить мала його вага та габарити, максимально можливий ККД - 96%, значна технологічність, низька собівартість виготовлення та відсутність конструкцій, які дорого коштують. Таку установку можливо використовувати недалеко від споживача електроструму. Екологічна безпека, безшумність, безпека та значна рентабельність вітродвигуна забезпечить його розповсюдження в господарстві. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюWind hydraulic tubrine
Автори англійськоюKruhlov Mykola Petrovych
Назва патенту російськоюВетрогидроагрегат
Автори російськоюКруглов Николай Петрович
МПК / Мітки
МПК: F03D 3/00
Мітки: вітрогідроагрегат
