Тригер з початковим установленням

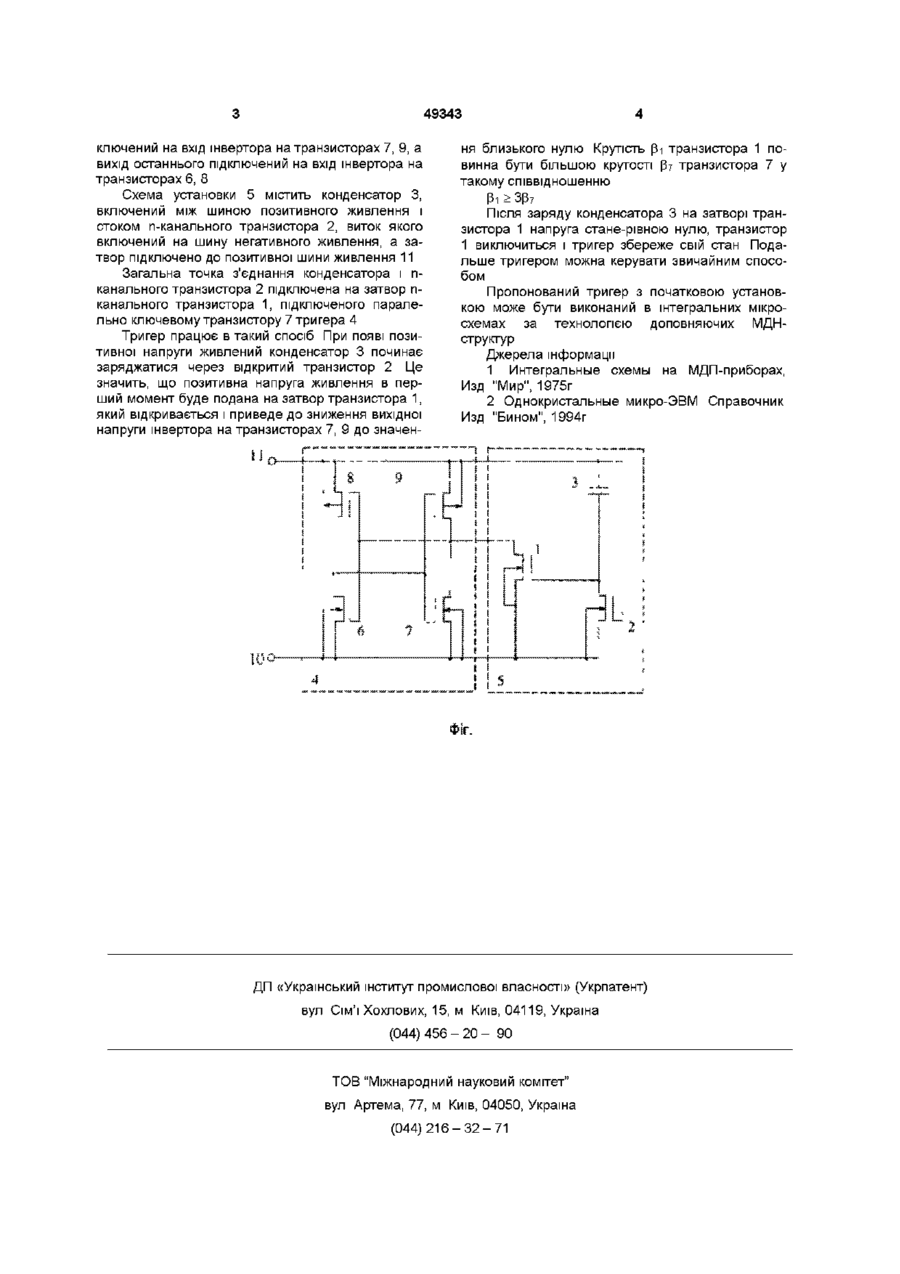

Тригер з початковим установленням, що містить по два паралельно з'єднаних ланцюжки, кожний з яких складається із двох послідовно з'єднаних стоками р-канальних і п-канальних транзисторів, витоки і підкладки п-канальних транзисторів обох каскадів підключені до загальної точки з'єднання витоків п-канальних транзисторів, витоки і підкладки р-канальних транзисторів обох каскадів підключені до шини джерела позитивної напруги живлення, затвори транзисторів першого ланцюжка підключені на стоки транзисторів другого ланцюжка, а затвори транзисторів другого ланцюжка підключені на стоки транзисторів першого ланцюжка, а також схему установлення, який відрізняється тим, що послідовно з конденсатором, одна обкладка якого підключена до позитивної шини живлення, включено n-канальний транзистор, витік якого підключено до загальної точки, а затвор до позитивної шини живлення, точка з'єднання конденсатора і стоку n-канального транзистора підлючена на затвор n-канального транзистора, стік якого підключено до стоку n-канального транзистора другого ланцюжка, а витік до загальної точки Винахід відноситься до галузі радіоелектроніки, зокрема до тригерних пристроїв імпульсної техніки, виконаних на МДН-транзисторах як одного типу провідності так і на доповнюючих МДНструктурах Винахід може знайти застосування при розробці інтегральних мікросхем мікро-ОВМ, мікропроцесорних ВІС, електронних годинників, таймерів і т п , де є потреба виставити функціональні вузли пристроїв в наперед задане положення при включенні напруги живлення Відомо безліч [1, 2] тригерних схем (див стор 287 - 289 [1]), які побудовані на МДН-транзисторах і мають зовнішнє управління (наприклад, типу RS) При включені напруги живлення такі тригери установлюються в довільне одне із двох положень Але при розробці інтегральних мікросхем виникла потреба в тригері, який би при включенні напруги живлення установлювався в одне і теж задане положення Звичайно проблема початкової установки тригерів вирішується шляхом створення спеціальної схеми виробки сигналу початкової установки при включенні напруги живлення, який також до вирішення питання сихронізацм роботи окремих функціональних вузлів мікросхеми В основу винаходу поставлено задачу створити таку схему тригера, який виробляв би локальний сигнал своєї установки в наперед заданий стан тільки в момент включенні напруги живлення Після ЧОГО тригер управляється традиційним способом Поставлена задача досягається тим, що в тригері з початковою установкою, який містить власне тригер, складений із двох інверторів, вихід одного із них включений на вхід другого, а вихід другого включений на вхід першого, а також схему установки, ВІДПОВІДНО до винаходу, конденсатор якої включений послідовно з п-канальним транзистором, стік якого включений на затвор п-канального транзистора, підключеного паралельно ключовому п-канальному транзистору тригера Саме таке поєднання відомих і невідомих суттєвих ознак загального обсягу патентних домагань дозволяє одержати бажаний технічний результат подається на ВІДПОВІДНІ ВХОДИ тригерів При роз робці Інтегральних мікросхем це призводе до збільшення площі кристала за рахунок ЛІНІЙ зв'язку між схемою початкової установки і тригерами а На кресленні (див фіг) представлена принципова електрична схема тригера початковою установкою Тригер з початковою установкою містить власне тригер 4, виконаний на транзисторах 6, 7, 8, 9, причому вихід інвертора на транзисторах 6, 8 під СО ^ со 49343 ключении на вхід інвертора на транзисторах 7, 9, а вихід останнього підключений на вхід інвертора на транзисторах 6, 8 Схема установки 5 містить конденсатор З, включений між шиною позитивного живлення і стоком n-канального транзистора 2, виток якого включений на шину негативного живлення, а затвор підключено до позитивної шини живлення 11 Загальна точка з'єднання конденсатора і пканального транзистора 2 підключена на затвор пканального транзистора 1, підключеного паралельно ключевому транзистору 7 тригера 4 Тригер працює в такий спосіб При появі позитивної напруги живлений конденсатор 3 починає заряджатися через відкритий транзистор 2 Це значить, що позитивна напруга живлення в перший момент буде подана на затвор транзистора 1, який відкривається і приведе до зниження вихідної напруги інвертора на транзисторах 7, 9 до значен ня близького нулю Крутість Рі транзистора 1 повинна бути більшою крутості Р7 транзистора 7 у такому співвідношенню рі>3р7 Після заряду конденсатора 3 на затворі транзистора 1 напруга стане-рівною нулю, транзистор 1 виключиться і тригер збереже свій стан Подальше тригером можна керувати звичайним способом Пропонований тригер з початковою установкою може бути виконаний в інтегральних мікросхемах за технологією доповняючих МДНструктур Джерела інформації 1 Интегральные схемы на МДП-приборах, Изд "Мир", 1975г 2 Однокристальные микро-ЭВМ Справочник Изд "Бином", 1994г ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044) 456 - 20 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
