Спосіб кутового з’єднання столярних виробів

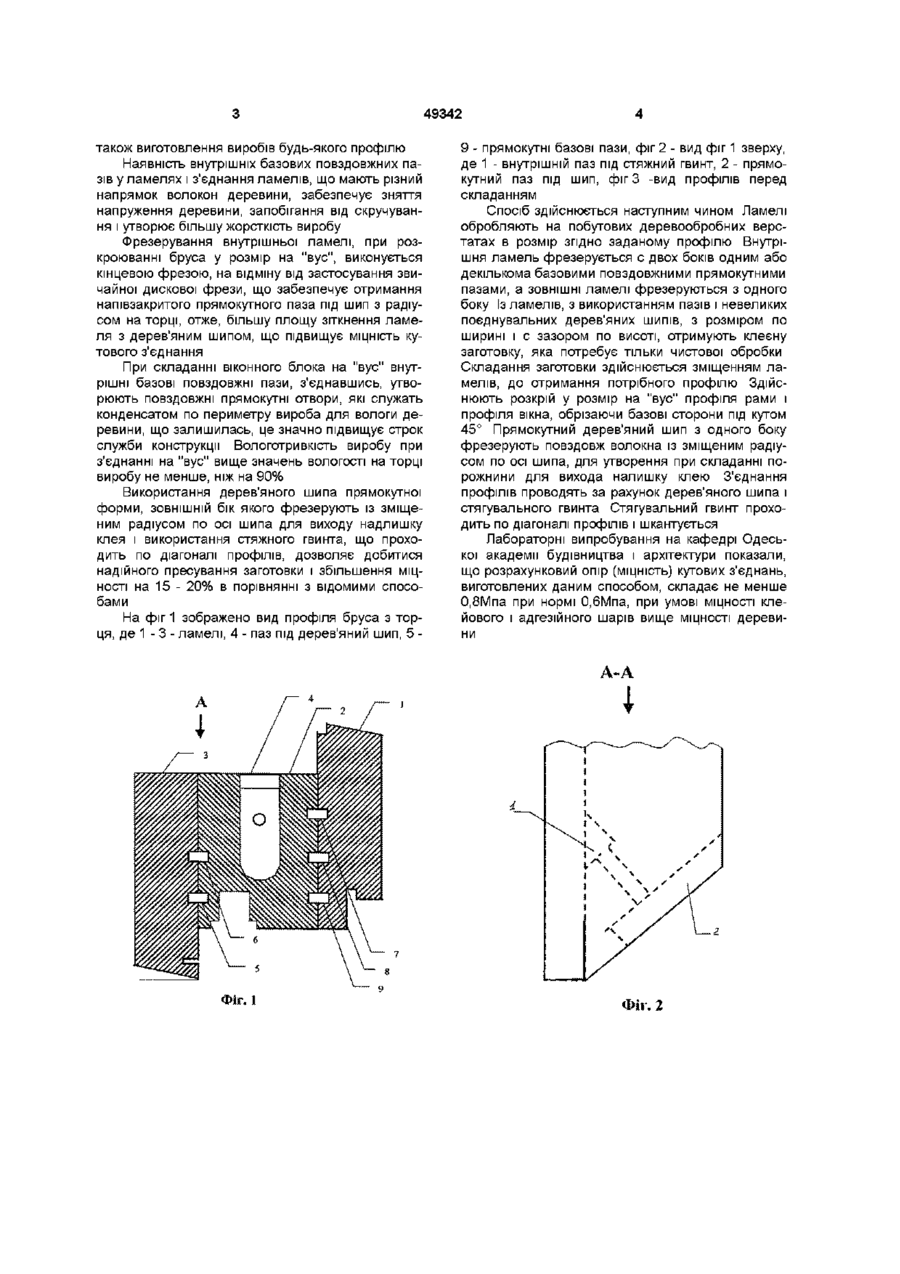

1 Спосіб кутового з'єднання столярних виробів, що включає виготовлення із дерев'яної заготівки, яка склеєна з ламелей, профілю рами і профілю стулки вікна, розкроювання цих профілів у розмір на "вус", фрезерування внутрішніх пазів "під ШИП", ЯКИЙ відрізняється тим, що ламелі виготовляють з одним або декількома внутрішніми базовими повздовжніми пазами, збирання заготівки здійснюється зміщенням ламелей до утворення Винахід відноситься до галузі деревообробки, а саме до виготовлення столярних виробів на основі деревини, наприклад вікон і дверей Відоме кутове кінцьове з'єднання в конструкціях столярно-меблевих виробів (Григорьев М А Справочник молодого столяра и плотника -МЛ ,1979, С 88, УК-10) із вставним плоским ненаскрізним шипом Недоліками цього з'єднання є недостатня надійність з'єднання в результаті відсутності зазора між профілями, що поєднуються, і шипом під клей, а також відсутність інших кріпильних пристроїв, трудомісткість збирання конструкції Найбільш близьким до заявленого є спосіб кутового з'єднання столярних виробів ( Патент Роси № 2140349, пріор 4 02 99, опубл 27 10 99, В 27 F 1/00), що включає виготовлення профіля рами і профіля стулки вікна (двері) з дерев'яної заготовки, яка склеєна з трьох ламелів, розкроювання цих профілів у розмір на "вус", фрезерування кожного торцьового з'єднання на "ластівкин хвіст" і паз під внутрішню ламель, останню виконують у вигляді двохсегментної пресованої пластикової пластини Кутове з'єднання виконують за допомогою впресовування пластикового штифта у формі "ластівкиного хвоста" і двохсегментної ламелі Недоліками даного винаходу є недостатня МІЦНІСТЬ з'єднання із-за використання в якості кріпи потрібного профілю, з'єднання профілів здійснюють за допомогою дерев'яного шипа і стягувального гвинта, що проходить по діагоналі профілів 2 Спосіб по п 1, який відрізняється тим, що дерев'яний шип має форму прямокутника, один бік якого фрезерується уздовж волокна із зміщеним радіусом по осі шипа 3 Спосіб по п 1, який відрізняється тим, що при збиранні профілів внутрішні базові повздовжні пази утворюють повздовжні прямокутні отвори по довжині виробу 4 Спосіб по п 1, який відрізняється тим, що повздовжні пази і паз під шип у внутрішній ламелі фрезерують кінцевою фрезою льного елемента з'єднання штифта з іншого матеріала, ніж профілі (поліаміда, найлона), а також складність виготовлення конструкції В основу винаходу поставлено задачу створення способа кутового з'єднання столярних виробів шляхом виготовлення дерев'яної заготовки, що склеєна з трьох ламелів ВІДПОВІДНО необхідному профілю, всередині яких фрезеровані базові повздовжні пази і паз під шип у внутрішній ламелі, з'єднання профілей проводиться за рахунок дерев'яного шипа, що має форму прямокутника, ЗОВНІШНІЙ бік якого має зміщений радіус по осі шипа і стягувального гвинта, який проходить по діагоналі профілей, що забезпечує економію деревини на 25%, збільшення МІЦНОСТІ, вологотривкості і надійності конструкції, а також можливість закладування будь-якого профіля виробу Причино-наслідковий зв'язок полягає у наступному На відміну від традиційної схеми збирання заготовки з декількох ламелів, у заявленому способі кожна ламель перед складанням обробляється з невеликим припуском у розмір під чистову обробку При складанні ламелів, за рахунок внутрішніх базових прямокутних пазів і невеликих поєднувальних дерев'яних шипів, отримують клеєну заготовку із зміщенням ламелів, що дає можливість економи деревини на 1м2 у середньому на 25%, а со 49342 також виготовлення виробів будь-якого профілю Наявність внутрішніх базових повздовжних пазів у ламелях і з'єднання ламелів, що мають різний напрямок волокон деревини, забезпечує зняття напруження деревини, запобігання від скручування і утворює більшу жорсткість виробу Фрезерування внутрішньої ламелі, при розкроюванні бруса у розмір на "вус", виконується кінцевою фрезою, на відміну від застосування звичайної дискової фрези, що забезпечує отримання напівзакритого прямокутного паза під шип з радіусом на торці, отже, більшу площу зіткнення ламеля з дерев'яним шипом, що підвищує МІЦНІСТЬ кутового з'єднання При складанні віконного блока на "вус" внутрішні базові повздовжні пази, з'єднавшись, утворюють повздовжні прямокутні отвори, які служать конденсатом по периметру вироба для вологи деревини, що залишилась, це значно підвищує строк служби конструкції Вологотривкість виробу при з'єднанні на "вус" вище значень вологості на торці виробу не менше, ніж на 90% Використання дерев'яного шипа прямокутної форми, ЗОВНІШНІЙ бік якого фрезерують із зміщеним радіусом по осі шипа для виходу надлишку клея і використання стяжного гвинта, що проходить по діагоналі профілів, дозволяє добитися надійного пресування заготовки і збільшення МІЦНОСТІ на 15 - 20% в порівнянні з відомими способами На фіг 1 зображено вид профіля бруса з торця, де 1 - 3 - ламелі, 4 - паз під дерев'яний шип, 5 9 - прямокутні базові пази, фіг 2 - вид фіг 1 зверху, де 1 - внутрішній паз під стяжний гвинт, 2 - прямокутний паз під шип, фіг 3 -вид профілів перед складанням Спосіб здійснюється наступним чином Ламелі обробляють на побутових деревообробних верстатах в розмір згідно заданому профілю Внутрішня ламель фрезерується с двох боків одним або декількома базовими повздовжними прямокутними пазами, а ЗОВНІШНІ ламелі фрезеруються з одного боку Із ламелів, з використанням пазів і невеликих поєднувальних дерев'яних шипів, з розміром по ширині і с зазором по висоті, отримують клеєну заготовку, яка потребує тільки чистової обробки Складання заготовки здійснюється зміщенням ламелів, до отримання потрібного профілю Здійснюють розкрій у розмір на "вус" профіля рами і профіля вікна, обрізаючи базові сторони під кутом 45° Прямокутний дерев'яний шип з одного боку фрезерують повздовж волокна із зміщеним радіусом по осі шипа, для утворення при складанні порожнини для вихода налишку клею З'єднання профілів проводять за рахунок дерев'яного шипа і стягувального гвинта Стягувальний гвинт проходить по діагоналі профілів і шкантується Лабораторні випробування на кафедрі Одеської академії будівництва і архітектури показали, що розрахунковий опір (МІЦНІСТЬ) кутових з'єднань, виготовлених даним способом, складає не менше 0,8Мпа при нормі 0,6Мпа, при умові МІЦНОСТІ клейового і адгезійного шарів вище МІЦНОСТІ деревини А-А Фіг. 2 49342 ФІГ.З ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
