Електромобіль з мехатронним накопичувачем енергії
Номер патенту: 49346
Опубліковано: 26.04.2010
Формула / Реферат
Електромобіль з мехатронним накопичувачем енергії, що містить тягову електричну машину, яка механічно зв'язана з колесами, перетворювачем напруги, акумуляторною батареєю, який відрізняється тим, що в ньому встановлений мехатронний накопичувач енергії, що включає обернену електричну машину та маховик, який електрично зв'язаний з тяговою електричною машиною та перетворювачем напруги і акумуляторною батареєю.
Текст

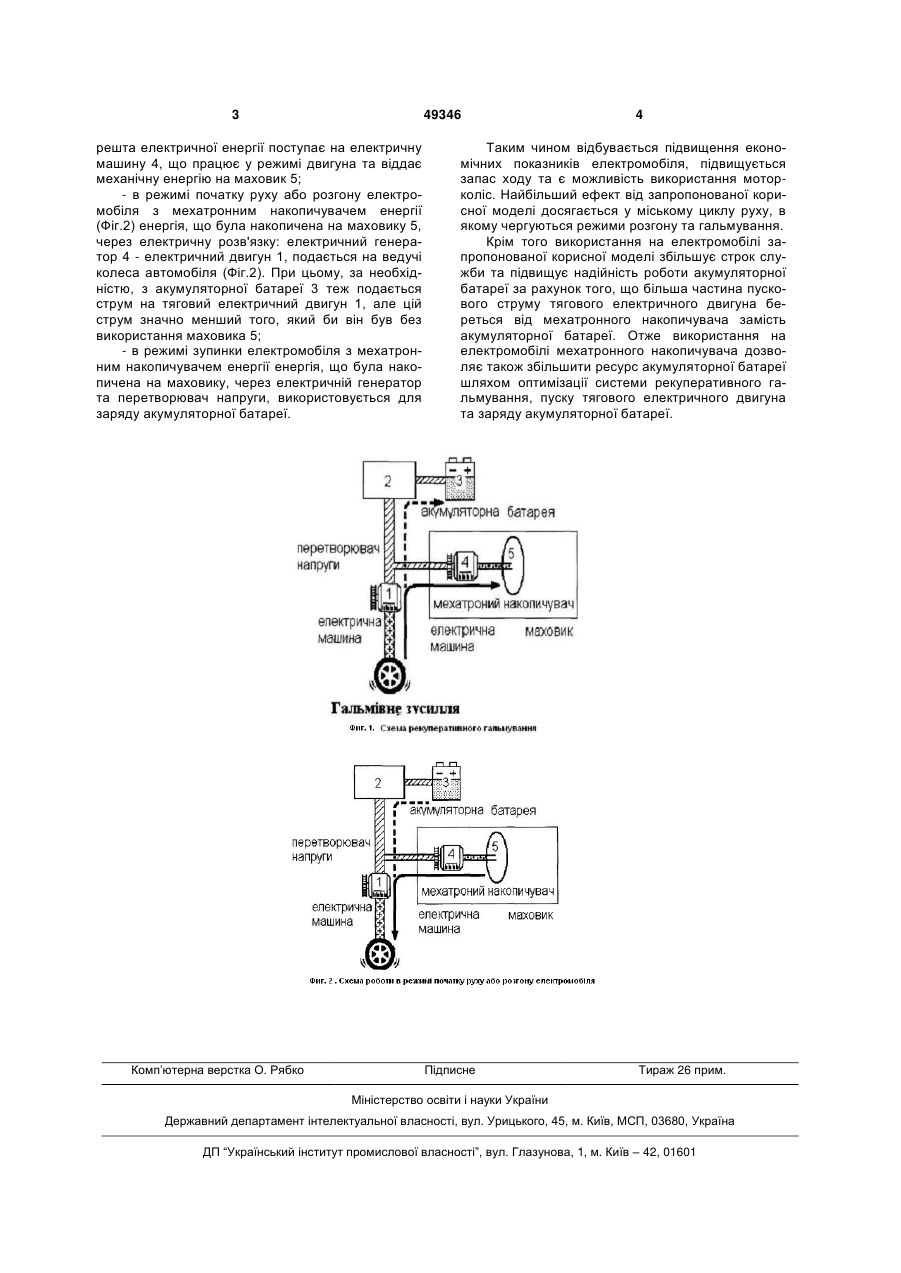

Електромобіль з мехатронним накопичувачем енергії, що містить тягову електричну машину, яка механічно зв'язана з колесами, перетворювачем напруги, акумуляторною батареєю, який відрізняється тим, що в ньому встановлений мехатронний накопичувач енергії, що включає обернену електричну машину та маховик, який електрично зв'язаний з тяговою електричною машиною та перетворювачем напруги і акумуляторною батареєю. (19) (21) u200911642 (22) 16.11.2009 (24) 26.04.2010 (46) 26.04.2010, Бюл.№ 8, 2010 р. (72) БАЖИНОВ ОЛЕКСІЙ ВАСИЛЬОВИЧ, СМИРНОВ ОЛЕГ ПЕТРОВИЧ (73) ХАРКІВСЬКИЙ НАЦІОНАЛЬНИЙ АВТОМОБІЛЬНО-ДОРОЖНІЙ УНІВЕРСИТЕТ 3 49346 решта електричної енергії поступає на електричну машину 4, що працює у режимі двигуна та віддає механічну енергію на маховик 5; - в режимі початку руху або розгону електромобіля з мехатронним накопичувачем енергії (Фіг.2) енергія, що була накопичена на маховику 5, через електричну розв'язку: електричний генератор 4 - електричний двигун 1, подається на ведучі колеса автомобіля (Фіг.2). При цьому, за необхідністю, з акумуляторної батареї 3 теж подається струм на тяговий електричний двигун 1, але цій струм значно менший того, який би він був без використання маховика 5; - в режимі зупинки електромобіля з мехатронним накопичувачем енергії енергія, що була накопичена на маховику, через електричній генератор та перетворювач напруги, використовується для заряду акумуляторної батареї. Комп’ютерна верстка О. Рябко 4 Таким чином відбувається підвищення економічних показників електромобіля, підвищується запас ходу та є можливість використання моторколіс. Найбільший ефект від запропонованої корисної моделі досягається у міському циклу руху, в якому чергуються режими розгону та гальмування. Крім того використання на електромобілі запропонованої корисної моделі збільшує строк служби та підвищує надійність роботи акумуляторної батареї за рахунок того, що більша частина пускового струму тягового електричного двигуна береться від мехатронного накопичувача замість акумуляторної батареї. Отже використання на електромобілі мехатронного накопичувача дозволяє також збільшити ресурс акумуляторної батареї шляхом оптимізації системи рекуперативного гальмування, пуску тягового електричного двигуна та заряду акумуляторної батареї. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюElectric vehicle with mechatronic energy storage device
Автори англійськоюBazhynov Oleksii Vasyliovych, Smyrnov Oleh Petrovych
Назва патенту російськоюЭлектромобиль с мехатронным накопителем энергии
Автори російськоюБажинов Алексей Васильевич, Смирнов Олег Петрович
МПК / Мітки
МПК: B60K 5/00
Мітки: електромобіль, накопичувачем, мехатронним, енергії
Код посилання
<a href="https://ua.patents.su/2-49346-elektromobil-z-mekhatronnim-nakopichuvachem-energi.html" target="_blank" rel="follow" title="База патентів України">Електромобіль з мехатронним накопичувачем енергії</a>
