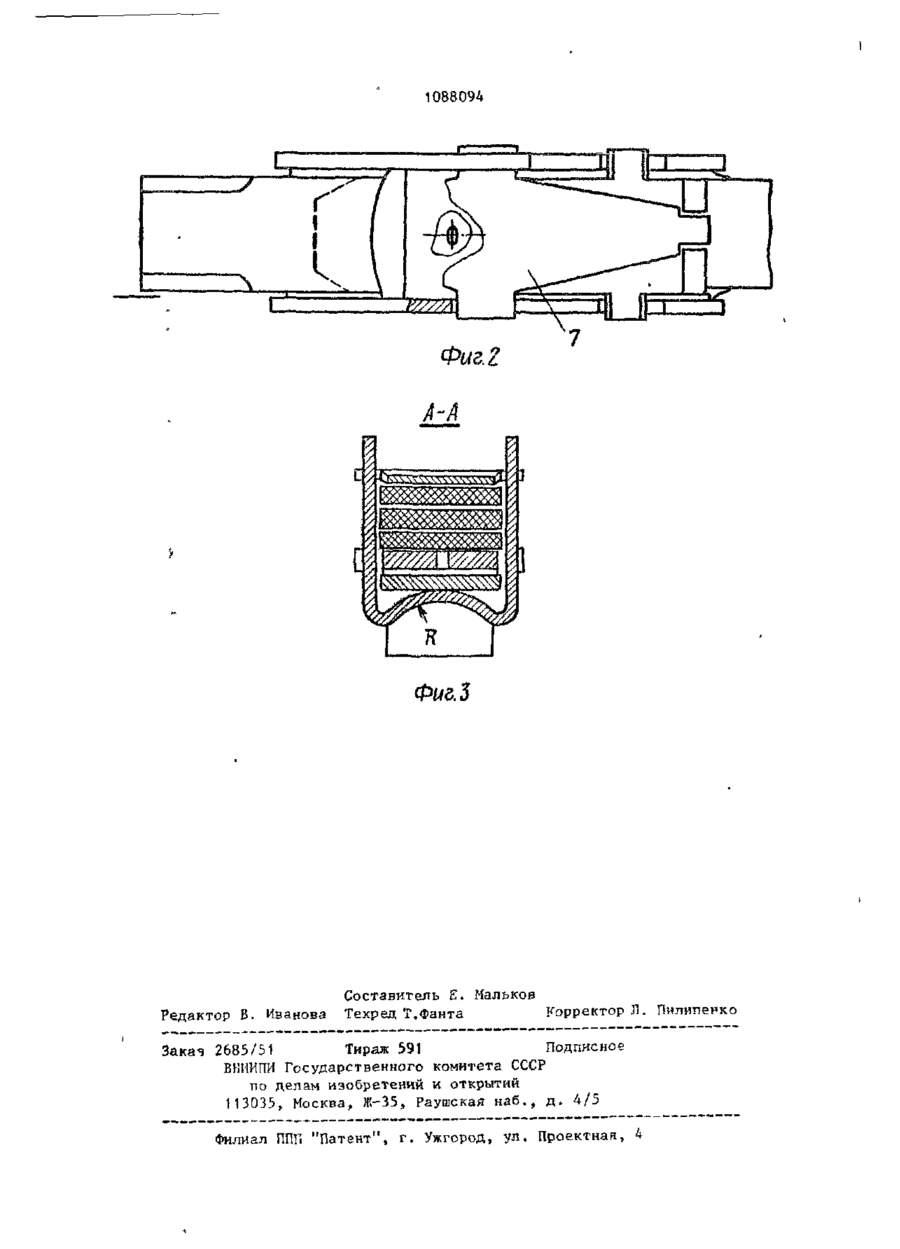

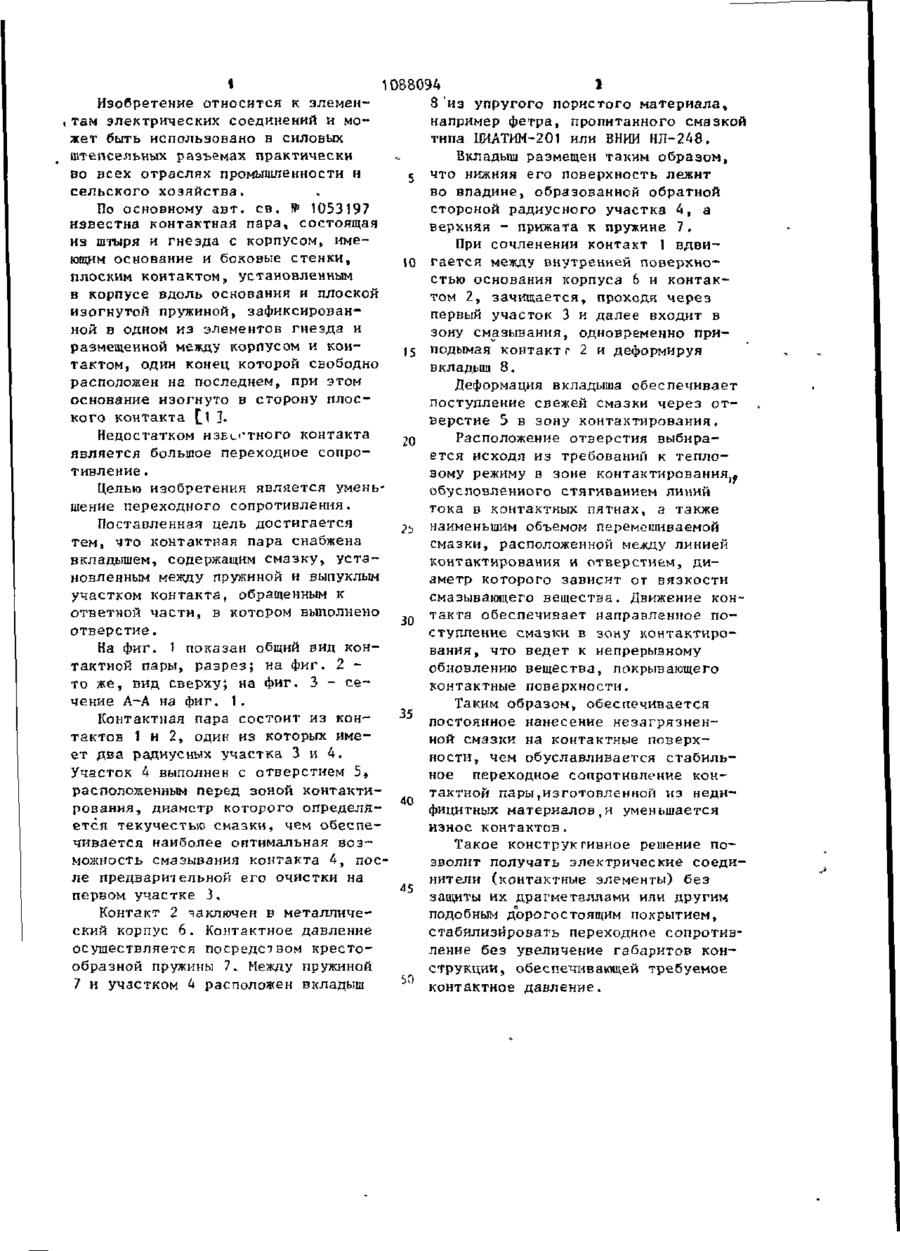

КОНТАКТНАЯ ПАРА по а в т . с в . № 1053)97, о т п и ч а ю щ а я с я тем, ч т о , с целью уменьшения переходного сопро гивления, она снаб жена вкладышем, содержащим смазку, установленным между пружиной и выпуклым участком контакта, обращенным в ответной части, в котором выполнено отверстие. (53) 6 2 1 . 3 1 5 ( 0 8 8 . 8 ) (56) 1. Авторское свидетельство СССР № 1053197, к л . Н 01R (3/12, 1979. «моя //SSS/////S/S/////SX/S//S////S////S//A Фиг.1 1088094 Изобретение относится к элемен8 'из упругого пористого материала, , там электрических соединений и монапример фетра, пропитанного смазкой жет быть использовано в силовых типа ЦИАТИМ-201 или ВНИИ НЛ-248. штепсельных разъемах практически Вкладыш размещен таким образом, во всех отраслях промышленности и что нижняя его поверхность лежит сельского хозяйства. во впадине, образованной обратной По основному авт. св. N 1053197 » стороной радиусного участка 4, а известна контактная пара, состоящая верхняя - прижата к пружине 7. из штыря и гнезда с корпусом, имеПри сочленении контакт 1 вдвиющим основание и боковые стенки, 10 гается между внутренней поверхноплоским контактом, установленным стью основания корпуса 6 и контакв корпусе вдоль основания и плоской том 2, зачищается, проходя через изогнутой пружиной, зафиксированпервый участок 3 и далее входит в ной в одном из элементов гнезда и зону смазывания, одновременно приразмещенной между корпусом и конподымая контакт г 2 и деформируя 15 тактом, один конец которой свободно вкладыш 8. расположен на последнем, при этом Деформация вкладыша обеспечивает основание изогнуто в сторону плоспоступление свежей смазки через откого контакта £l J. верстие 5 в зону контактирования. Недостатком И З Е О * Т Н О Г О контакта Расположение отверстия выбира20 является большое переходное сопроется исходя из требовании к теплотивление . вому режиму в зоне контактирования^ Целью изобретения является уменьобусловленного стягиванием линий шение переходного сопротивления. тока в контактных пятнах, а также Поставленная цель достигается наименьшим объемом перемешиваемой тем, что контактная пара снабжена смазки, расположенной между линией вкладышем, содержащим смазку, устаконтактирования и отверстием, диновленным между пружиной и выпуклым аметр которого зависит от вязкости участком контакта, обращенным к смазывающего вещества. Движение конответной части, в котором выполнено такта обеспечивает направленное поотверстие. ступление смазки в зону контактирования , что ведет к непрерывному На фиг. 1 показан общий вид конобновлению вещества, покрывающего тактной пары, разрез; на фиг. 2 контактные поверхности, то же, вид сверху; на фиг. 3 - сечение А-А на фиг. 1. Таким образом, обеспечивается Контактная пара состоит из конпостоянное нанесение незагрязнентактов 1 и 2, один из которых именой смазки на контактные поверхет два радиусных участка 3 и 4. ности, чем обуславливается стабильУчасток 4 выполнен с отверстием 5» ное переходное сопротивление конрасположенным перед зоной контактитактной пары,изготовленной из недирования, диаметр которого определя- 40 фицитных материалов,и уменьшается ется текучестью смазки, чем обеспеизнос контактов. чивается наиболее оптимальная возТакое конструкгивное решение поможность смазывания контакта 4, посзволит получать электрические соедиле предварительной его очистки на нители (контактные элементы) без 45 первом участке 3. защиты их драгметаллами или другим Контакт 2 заключен в металличеподобным дорогостоящим покрытием, ский корпус 6. Контактное давление стабилизировать переходное сопротивосуществляется посредством крестоление без увеличение габаритов конобразной пружины 7. Между пружиной струкции, обеспечивающей требуемое 7 и участком 4 расположен вкладыш контактное давление. 1088094 Фиг. Z Фи&.З Редактор В. Иванова Составитель Е. Мальков Техред Т.Фанта Корректор Л. Пилипенко Заказ 2685/51 Тираж 591 Подписное ВКИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж-35, Раушская наб., д. 4/5 Филиал ППТЇ "Патент", г. Ужгород, ул. Проектная, 4
