Пристрій для зливу рідини із станини шліфувального верстата

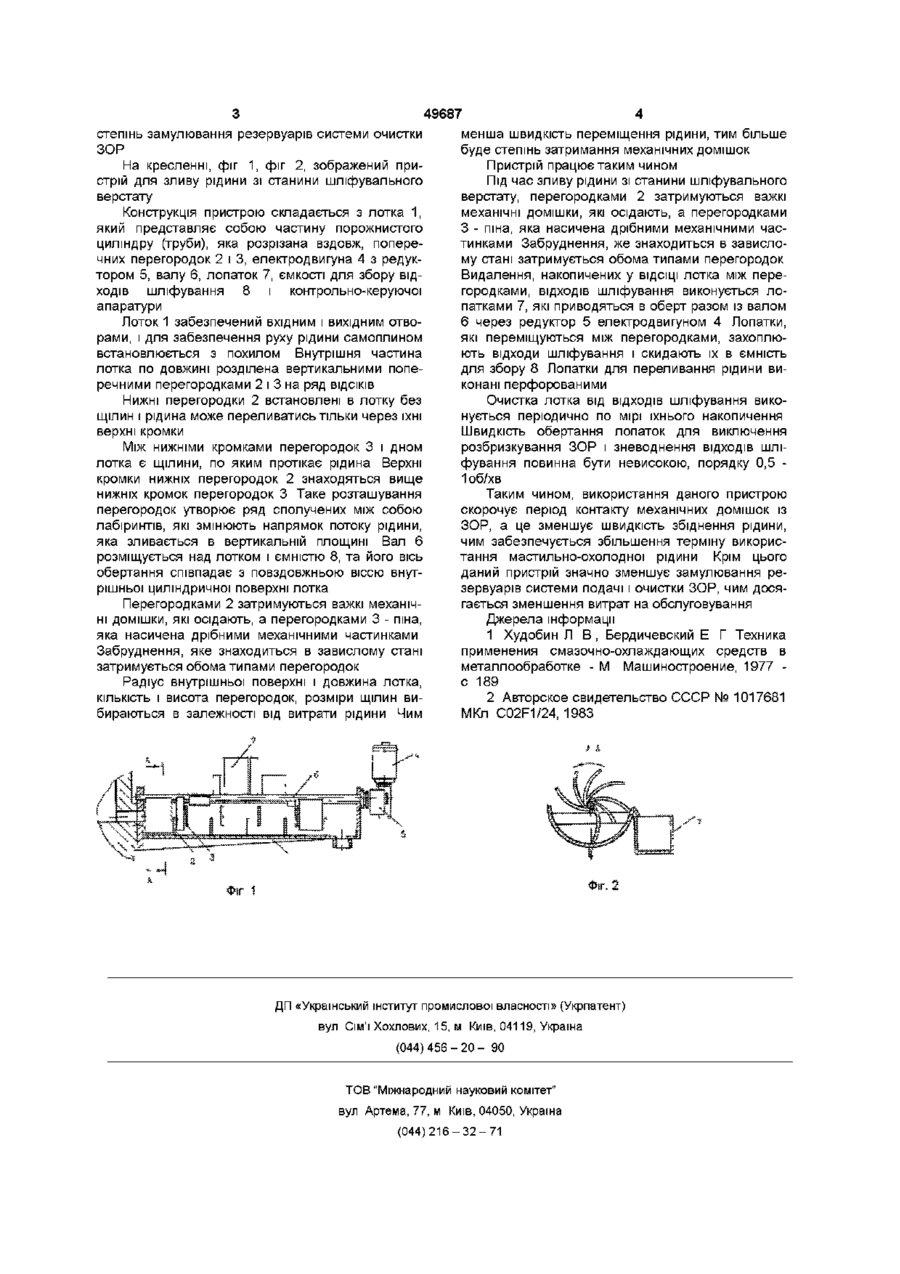

Пристрій для зливу рідини із станини шліфувального верстата в установку очистки і по дачі мастильно-охолодної рідини в зону різання, що містить лоток з вхідним і вихідним отворами і лопатний механізм, що містить привід і вал із закріпленими на ньому перфорованими лопатками, який відрізняється тим, що лоток виконаний у вигляді півциліндра і містить вертикальні перегородки, розміщені на різній висоті, а лопатки виконані вигнутими в радіальному напрямку в бік, протилежний обертанню, причому вісь обертання вала з лопатками співпадає з віссю циліндричної поверхні лотка Винахід відноситься до галузі машинобудування, зокрема транспортування і очистки рідин від механічних домішок і може бути використаний в металооброблюваній промисловості зокрема для зливу мастильно-охолодної (ЗОР) рідини зі станини шліфувального верстату та и попередньої очи дяться у завислому стані і частина їх разом із бульбашками розчиненого в ЗОР повітря і крапельками масла піднімаються до поверхні та утворюють шар піни Великі частинки осідають на дно резервуарів В зв'язку з цим вимагається часта чистка баків-відстойників з повною заміною ЗОР, яка за своїми біологічними властивостями могла б ще знаходитись в експлуатації Видалення ВІДХОДІВ шліфування з баків стки від ВІДХОДІВ шліфування ВІДОМІ пристрої для транспортування ЗОР зі станини шліфувального верстату в установку очистки і подачі ЗОР, які виконані у вигляді закритих труб і відкритих каналів-жолобів прямокутного і трапецієвидного розрізу з гладкими поверхнями та плавними переходами [1] Для забезпечення витоку рідини розміщуються вони з похилом Очистка рідини від механічних домішок проводиться тільки безпосередньо в установках, що викликає, особливо при гравітаційній очистці в бакахвідстойниках, збільшення ємностей і розмірів установки, тобто яка займає ними виробничу площу Відомий пристрій для очистки рідини, який містить лоток, перфоровані лопатки для забезпечення зливу рідини [2] Але він володіє громоздкістю і металоємністю, не забезпечує в повній мірі ефективність очистки і вимагає значних витрат пов'язаних з обслугованням При обробці виробів із немагнітних матеріалів з малою питомою вагою, наприклад поршнів, із алюмінієвих сплавів відходи шліфування практично знаходяться у всьому об'ємі рідини в бакахвідстойниках Дрібні механічні частинки знахо ВІДСТОЙНИКІВ у зв'язку зі складністю, а ІНОДІ І немо жливістю автоматизації, в більшості випадків виконується вручну Задачею винаходу є здійснення попередньої очистки від ВІДХОДІВ шліфування, підвищення ресурсу використання ЗОР і зменшення витрат на обслуговування установки очистки і подачі ЗОР Поставлена задача вирішується тим, що б пристрої, який має лоток з вхідним і вихідним отворами виконані вертикальні перегородки, розміщені на різній висоті, причому нижні кромки верхніх перегородок закріплені нижче верхніх кромок нижніх перегородок Крім того нижні перегородки встановлені в лотку без зазорів, а верхні перегородки з зазорами між їх нижніми кромками і дном лотка Виконання лопаток перфорованими дозволяє виводити зневоднений шлам, так як рідина видаляється через отвір в лопатках Кривизна лопаток забезпечує швидкий хід зневодненого шламу з них в ємкість для збору Видалення механічних домішок до подання в систему очистки дає можливість значно зменшити 1 00 (О 49687 степінь замулювання резервуарів системи очистки ЗОР На кресленні, фіг 1, фіг 2, зображений пристрій для зливу рідини зі станини шліфувального верстату Конструкція пристрою складається з лотка 1, який представляє собою частину порожнистого циліндру (труби), яка розрізана вздовж, поперечних перегородок 2 і 3, електродвигуна 4 з редуктором 5, валу 6, лопаток 7, ємкості для збору ВІДХОДІВ шліфування 8 і контрольно-керуючої апаратури Лоток 1 забезпечений вхідним і вихідним отворами, і для забезпечення руху рідини самоплином встановлюється з похилом Внутрішня частина лотка по довжині розділена вертикальними поперечними перегородками 2 і 3 на ряд ВІДСІКІВ НИЖНІ перегородки 2 встановлені в лотку без щілин і рідина може переливатись тільки через їхні верхні кромки Між НИЖНІМИ кромками перегородок 3 і дном лотка є щілини, по яким протікає рідина Верхні кромки нижніх перегородок 2 знаходяться вище нижніх кромок перегородок 3 Таке розташування перегородок утворює ряд сполучених між собою лабіринтів, які змінюють напрямок потоку рідини, яка зливається в вертикальній площині Вал 6 розміщується над лотком і ємністю 8, та його вісьобертання співпадає з повздовжньою віссю внутрішньої циліндричної поверхні лотка Перегородками 2 затримуються важкі механічні домішки, які осідають, а перегородками 3 - піна, яка насичена дрібними механічними частинками Забруднення, яке знаходиться в завислому стані затримується обома типами перегородок Радіус внутрішньої поверхні і довжина лотка, КІЛЬКІСТЬ і висота перегородок, розміри щілин вибираються в залежності від витрати рідини Чим менша швидкість переміщення рідини, тим більше буде степінь затримання механічних домішок Пристрій працює таким чином Під час зливу рідини зі станини шліфувального верстату, перегородками 2 затримуються важкі механічні домішки, які осідають, а перегородками З - піна, яка насичена дрібними механічними частинками Забруднення, же знаходиться в завислому стані затримується обома типами перегородок Видалення, накопичених у ВІДСІЦІ лотка між перегородками, ВІДХОДІВ шліфування виконується лопатками 7, які приводяться в оберт разом із валом 6 через редуктор 5 електродвигуном 4 Лопатки, які переміщуються між перегородками, захоплюють відходи шліфування і скидають їх в ємність для збору 8 Лопатки для переливання рідини виконані перфорованими Очистка лотка від ВІДХОДІВ шліфування виконується періодично по мірі їхнього накопичення Швидкість обертання лопаток для виключення розбризкування ЗОР і зневоднення ВІДХОДІВ шлі фування повинна бути невисокою, порядку 0,5 1 об/хв Таким чином, використання даного пристрою скорочує період контакту механічних домішок із ЗОР, а це зменшує швидкість збіднення рідини, чим забезпечується збільшення терміну використання мастильно-охолодної рідини Крім цього даний пристрій значно зменшує замулювання резервуарів системи подачі і очистки ЗОР, чим досягається зменшення витрат на обслуговування Джерела інформації 1 Худобин Л В , Бердичевский Е Г Техника применения смазочно-охлаждающих средств в металлообработке - М Машиностроение, 1977 с 189 2 Авторское свидетельство СССР № 1017681 МКл C02F1/24, 1983 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
