Установник ракети

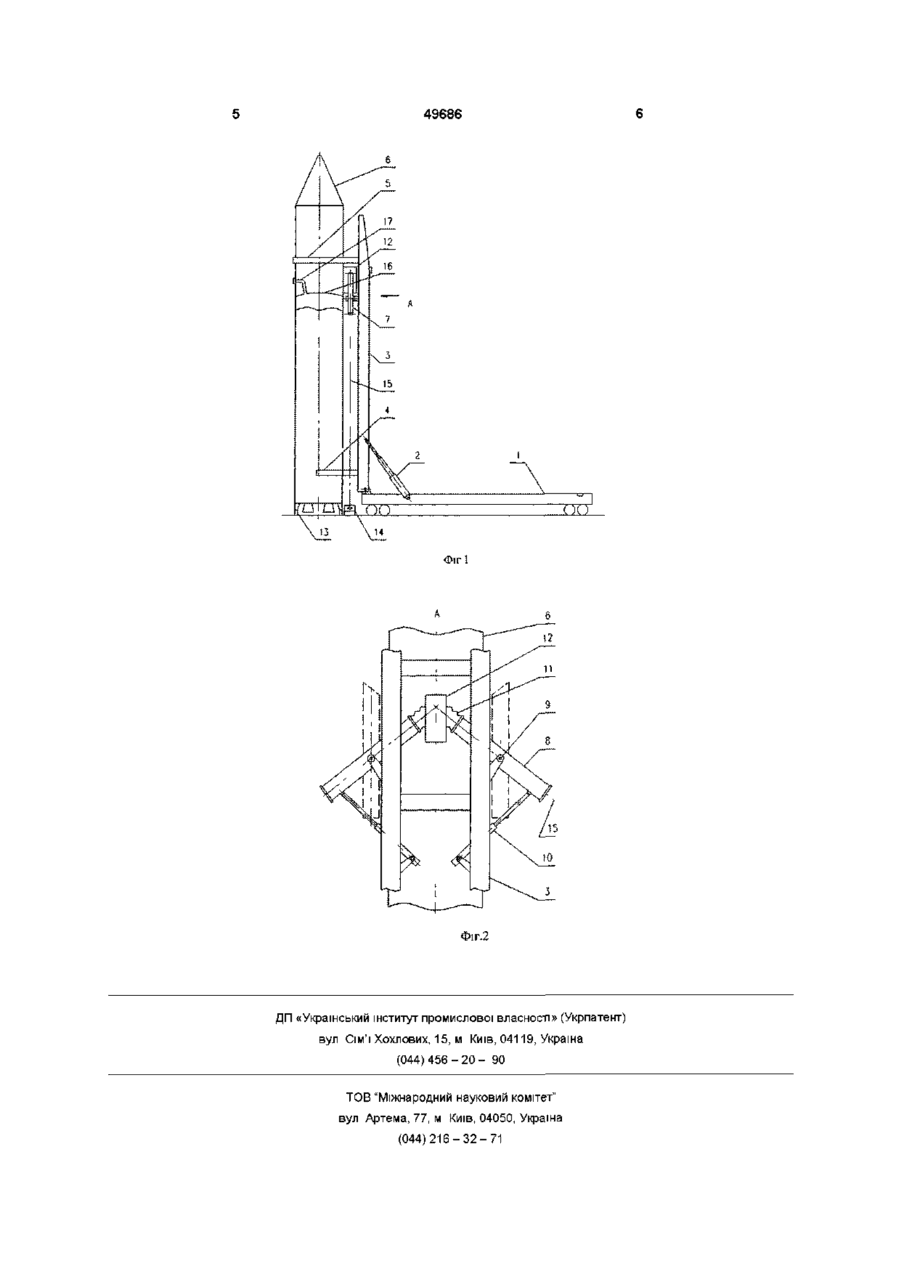

Установник ракети, що містить раму з ходовою частиною, встановлену на рамі з можливістю повороту у поздовжній вертикальній площині стрілу з опорами для кріплення ракети з приладом прицілювання, пдропривід повороту стріли і захисні засоби для забезпечення проходження світлових променів від наземних джерел до приладу прицілювання, який відрізняється тим, що захисні засоби виконані у вигляді трубчастих кожухів для світлових променів, які шарнірно закріплені по обох боках стріли з можливістю повороту за допомогою приводу у площині, перпендикулярній поздовжній вертикальній площині, при цьому верхні частини трубчастих кожухів виконані еластичними і взаємодіють з приладом прицілювання Винахід відноситься до ракетно-космічної галузі, а більш конкретно -до транспортноустановчого устаткування і може бути використай для підготовки ракет до пуску на високоавтоматизованому стартовому комплексі Відомим Є установник ракети, який містить раму з ходовою частиною, встановлену на рамі з можливістю повороту у поздовжній вертикальний площині стрілу з опорами для кріплення ракети з приладом прицілювання і пдропривід повороту стріли (див книгу «Космодром» под ред А П Вольского, М , «Воениздат», 1977, с 112-113 рис 4 12, с 240-247 рис 8 7) Відомий установник забезпечує встановлення ракети на пусковий стіл і підготовку ракети до пуску При цьому прицілювання ракети здійснюється за допомогою наземного джерела світла, промінь якого спрямовується на призму приладу прицілювання Але під час заправлення криогенними компонентами палива, навколо баків утворюється хмара дренажної пари і туману, яка перешкоджає нормальному проходженню світлового променя вертикальній площині стрілу з опорами кріплення ракети з приладом прицілювання, пдропривід повороту стріли і захисні засоби Захисні засоби закріплені на стрілі навколо верхнього бака з рідким киснем, розташовані нижче приладу прицілювання і виконані у вигляді двохшарового захисного теплового екрану з патрубком для підведення газу і випускними отворами для газу Під час заправлення конструкція ракети сильно охолоджується, внаслідок цього навколо ракети створюється туман Крім того, з дренажної горловини верхнього бака виходить пара кисню Через те, що вона важче за повітря, тому пара опускається вниз і створює з туманом хмару Перед прицілюванням ракети у захисний екран подається теплий газ Це дозволяє організувати спрямовану течію дренажної пари і туману в зазорі між ракетою і захисним екраном вниз від зони встановлення приладу прицілювання У результаті цього забезпечується нормальне проходження променів світла від наземних джерел до приладу прицілювання Після прицілювання установник відводиться від ракети і проводиться пуск Але вдень сонячні промені відбиваються від різних елементів конструкції установника і їх відблиски можуть попадати на прилад прицілювання Отже недоліком відомого установника ракети є його низькі експлуатаційні якості, тому що хмара знижує точність прицілювання ракети Найближчим до запропонованого по технічному рішенню є вибраний як прототип установник ракети, який описан у авт св СРСР № 1459142, МПК В60Р 1/04, 3/40, 1986р Вказаний установник ракети містить раму з ходовою частиною, встановлену на рамі з можливістю повороту у поздовжній Отже недоліком відомого установника є його невисокі експлуатаційні якості, тому що сонячні відблиски знижують точність прицілювання В основу винаходу поставлена задача створення удосконаленої конструкції установника ра (О 00 (О 49686 прицілювання 12 ракети 6, яка встановлена на пусковому столі 13 (фіг 1) Прицілювання здійснюється від двох наземних джерел світлу 14, які утворюють промені 15 і розташовані на стартовому комплексі симетрично відносно ракети 6 На верхньому баці 16 ракети 6 встановлена дренажна горловина 17 Робота запропонованого установника ракети здійснюється наступним чином На технічній позиції після складання ракети 6 її кладуть на опори 4 і 5 установника у горизонтальному положенні, при цьому трубчасті кожухи 8 знаходяться у відведеному положенні і розташовуються вздовж стріли 3 (відведене положення зображено на фіг 2 пунктирною ЛІНІЄЮ) ПОТІМ ракету 6 транспортують на стартовий комплекс Через те, що довжина трубчастих кожухів 8 складає 5 - 7м, тому відведене положення дозволяє запобігти зіткненню установника з різними агрегатами і спорудами технічної позиції і стартового комплексу На стартовому комплексі ракету 6 встановлюють на пусковий стіл 13 і починається процес передстартової підготовки Проводять перевірки систем ракети 6, заправлення компонентами палива, термостатування ВІДСІКІВ ракети 6 При цьому дренажна пара окислювачу виходить з верхнього бака 16 через дренажну горловину 17 Для проведення прицілювання ракети 6, трубчасті кожухи 8 за допомогою приводів 10 повертають відносно осей 9 у робоче положення, яке буде СПІВВІСНИМ світловим променям 15, при цьому верхні частини 11 щільно прилягають до бокової поверхні приладу прицілювання 12 і запобігають проникненню хмари у внутрішню порожнину трубДля пояснення конструкції установника ракети частих кожухів 8 Перед пуском ракети трубчасті і його роботи додаються креслення та його детакожухи 8 відводять для запобігання пошкодження льний опис На кресленнях зображено приладу прицілювання 12 і їх зіткнення з агрегатана фіг 1 - загальний вид установника, ми стартового комплексу, наприклад з баштою на фіг 2 - вид А фіг 1 (загальний вид системи обслуговування, і установник евакуюють до техніприцілювання) чної позиції Довжина трубчастих кожухів 8 переЗапропонований установник складається з вищує розміри хмари, а їх діаметр перевищує діарами 1 (фіг 1) з ходовою частиною, пдроприводу 2 метр світлових променів 15 і складає 300 - 400мм повороту, стріли 3 з нижньою 4 і верхньою 5 опоУ випадку ВІДМІНИ пуску роботи щодо зняття ракерами для кріплення ракети 6 і захисних засобів 7 ти 6 з пускового столу ІЗ проводять в зворотній Захисні засоби 7 складаються з трубчастих кожухів 8 (фіг 2), які закріплені на стрілі 3 за допомогою ПОСЛІДОВНОСТІ поперечних осей 9, і гідравлічних приводів 10 Таким чином, запропонований установник раВерхні частини 11 трубчастих кожухів 8 виконані кети, який має просту і надійну конструкцію, доеластичними з резини і взаємодіють з приладом зволяє підвищити точність прицілювання ракети кети, яка б дозволила забезпечити підвищення його експлуатаційних якостей шляхом уведення в нього нових елементів і технічних рішень, таких як захисні засоби виконані у вигляді двох трубчастих кожухів, що дозволяє запобігти дії на процес прицілювання як хмари, так і сонячних відблисків, трубчасті кожухи шарнірно закріплені по обох боках стріли з можливістю повороту за допомогою приводу, що дозволяє забезпечити безпечне відведення стріли установника від ракети перед пуском, а також мінімальний боковий габарит установника під час транспортування ракети з технічної позиції до стартового комплексу, верхні частини трубчастих кожухів виконані еластичними, що дозволяє запобігти пошкодженню приладу прицілювання і попаданню хмари у внутрішню порожнину трубчастих кожухів Поставлена задача вирішується таким чином, що у запропонованому установнику ракети, який містить раму з ходовою частиною, встановлену на рамі з можливістю повороту у поздовжній вертикальній площині стрілу з опорами для кріплення ракети з приладом прицілювання, пдропривід повороту стріли і захисні засоби для забезпечення проходження світлових променів від наземних джерел до приладу прицілювання, захисні засоби виконані у вигляді двох трубчастих кожухів для світлових променів, які шарнірно закріплені по обох боках стріли з можливістю повороту за допомогою приводу у площині, перпендикулярній поздовжній вертикальній площині При цьому верхні частини трубчастих кожухів виконані еластичними і взаємодіють з приладом прицілювання 49686 Фігі Фіг.2 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
