Викопувальний орган коренезбиральної машини
Номер патенту: 49731
Опубліковано: 11.05.2010
Автори: Пугач Андрій Миколайович, Кобець Олександр Миколайович, Кобець Анатолій Степанович, Волик Борис Анатолійович, Сокол Сергій Петрович
Формула / Реферат
Викопувальний орган коренезбиральної машини, що містить лівий і правий стояки, котрі мають різальну кромку і до нижньої частини яких, за допомогою болтового з'єднання, кріпиться леміш, який відрізняється тим, що симетрично повздовжній осі робочого органу розміщені додаткові пари різальних периметрів, різальні кромки яких розташовані в горизонтальній площині.
Текст

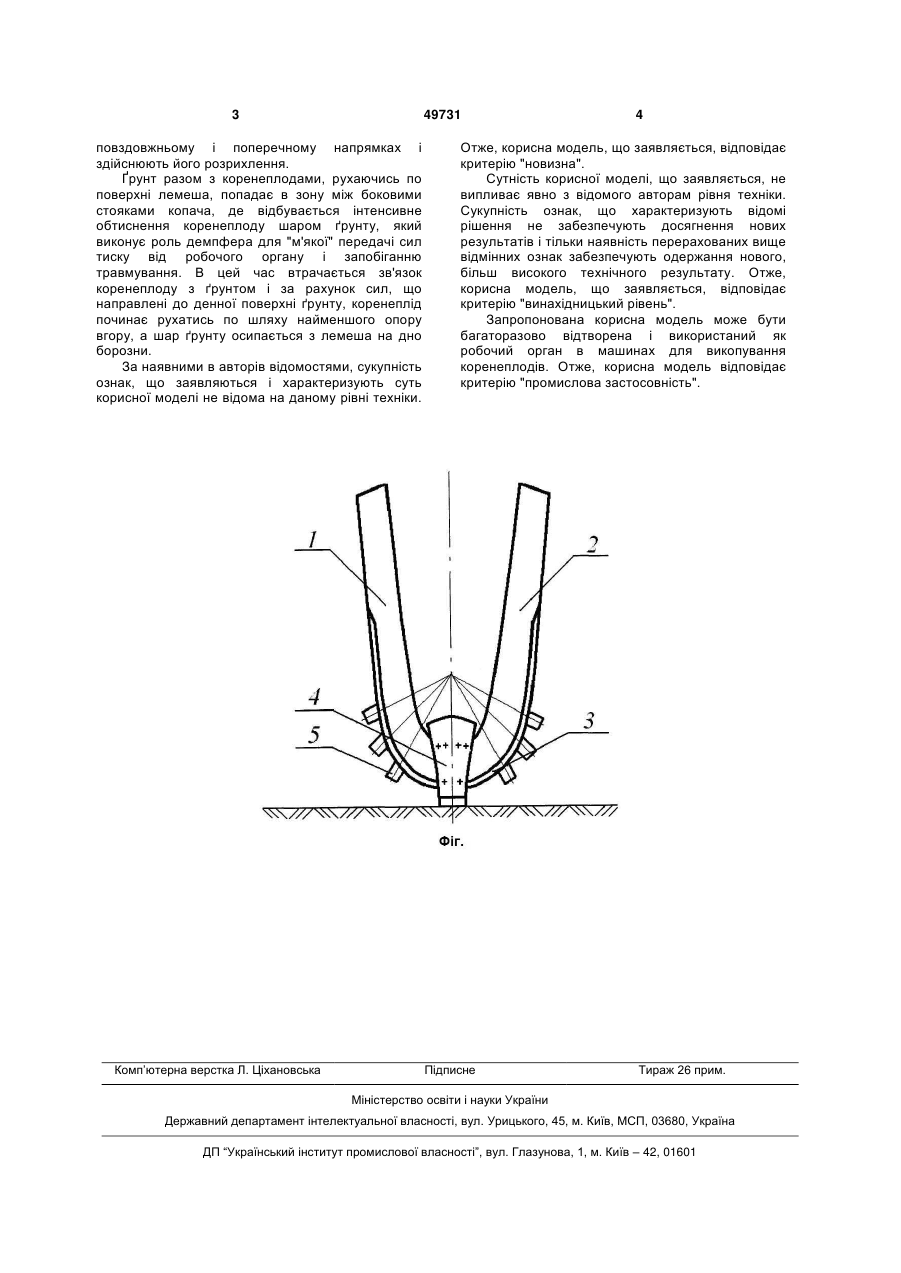

Викопувальний орган коренезбиральної машини, що містить лівий і правий стояки, котрі мають різальну кромку і до нижньої частини яких, за допомогою болтового з'єднання, кріпиться леміш, який відрізняється тим, що симетрично повздовжній осі робочого органу розміщені додаткові пари різальних периметрів, різальні кромки яких розташовані в горизонтальній площині. (19) (21) u200911526 (22) 12.11.2009 (24) 11.05.2010 (46) 11.05.2010, Бюл.№ 9, 2010 р. (72) КОБЕЦЬ АНАТОЛІЙ СТЕПАНОВИЧ, КОБЕЦЬ ОЛЕКСАНДР МИКОЛАЙОВИЧ, ВОЛИК БОРИС АНАТОЛІЙОВИЧ, СОКОЛ СЕРГІЙ ПЕТРОВИЧ, ПУГАЧ АНДРІЙ МИКОЛАЙОВИЧ (73) ДНІПРОПЕТРОВСЬКИЙ ДЕРЖАВНИЙ АГРАРНИЙ УНІВЕРСИТЕТ 3 49731 повздовжньому і поперечному напрямках і здійснюють його розрихлення. Ґрунт разом з коренеплодами, рухаючись по поверхні лемеша, попадає в зону між боковими стояками копача, де відбувається інтенсивне обтиснення коренеплоду шаром ґрунту, який виконує роль демпфера для "м'якої" передачі сил тиску від робочого органу і запобіганню травмування. В цей час втрачається зв'язок коренеплоду з ґрунтом і за рахунок сил, що направлені до денної поверхні ґрунту, коренеплід починає рухатись по шляху найменшого опору вгору, а шар ґрунту осипається з лемеша на дно борозни. За наявними в авторів відомостями, сукупність ознак, що заявляються і характеризують суть корисної моделі не відома на даному рівні техніки. Комп’ютерна верстка Л. Ціхановська 4 Отже, корисна модель, що заявляється, відповідає критерію "новизна". Сутність корисної моделі, що заявляється, не випливає явно з відомого авторам рівня техніки. Сукупність ознак, що характеризують відомі рішення не забезпечують досягнення нових результатів і тільки наявність перерахованих вище відмінних ознак забезпечують одержання нового, більш високого технічного результату. Отже, корисна модель, що заявляється, відповідає критерію "винахідницький рівень". Запропонована корисна модель може бути багаторазово відтворена і використаний як робочий орган в машинах для викопування коренеплодів. Отже, корисна модель відповідає критерію "промислова застосовність". Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюDigging element of root-harvesting machine
Автори англійськоюKobets Anatolii Stepanovych, Kobets Oleksandr Mykolaiovych, Volyk Borys Anatoliiovych, Puhach Andrii Mykolaiovych
Назва патенту російськоюВыкопочный орган корнеуборочной машины
Автори російськоюКобец Анатолий Степанович, Кобец Александр Николаевич, Волик Борис Анатольевич, Пугач Андрей Николаевич
МПК / Мітки
МПК: A01D 25/04
Мітки: коренезбиральної, орган, машини, викопувальний
