Дефлекторний розпилювач
Номер патенту: 49732
Опубліковано: 11.05.2010
Автори: Кобець Анатолій Степанович, Пугач Андрій Миколайович, Волик Борис Анатолійович, Кобець Олександр Миколайович, Мареніченко Валентин Васильович
Формула / Реферат
Дефлекторний розпилювач, що містить корпус з вихідним каналом для рідини і встановлений поперек каналу дефлектор, канал має напівциліндричну форму, криволінійна форма якого містить виступ параболічного перерізу, що збільшується до виходу каналу, виступ розташований симетрично відносно площини поверхні каналу, який відрізняється тим, що поверхня дефлектора виконана криволінійною у вигляді логарифмічної спіралі, кривизна якої збільшується від початку до кінця дефлектора, а кут між дотичною та віссю симетрії зменшується.
Текст

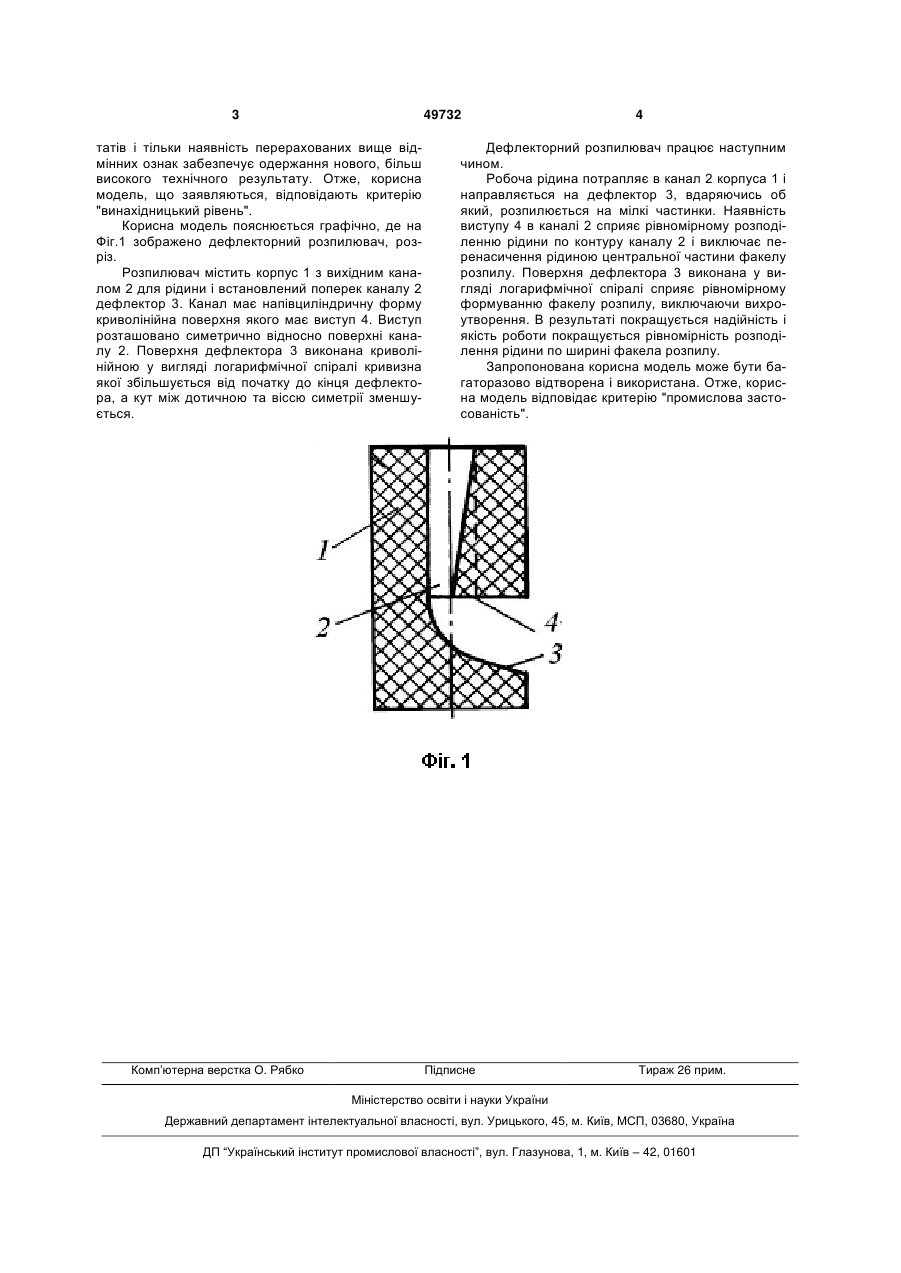

Дефлекторний розпилювач, що містить корпус з вихідним каналом для рідини і встановлений 3 49732 татів і тільки наявність перерахованих вище відмінних ознак забезпечує одержання нового, більш високого технічного результату. Отже, корисна модель, що заявляються, відповідають критерію "винахідницький рівень". Корисна модель пояснюється графічно, де на Фіг.1 зображено дефлекторний розпилювач, розріз. Розпилювач містить корпус 1 з вихідним каналом 2 для рідини і встановлений поперек каналу 2 дефлектор 3. Канал має напівциліндричну форму криволінійна поверхня якого має виступ 4. Виступ розташовано симетрично відносно поверхні каналу 2. Поверхня дефлектора 3 виконана криволінійною у вигляді логарифмічної спіралі кривизна якої збільшується від початку до кінця дефлектора, а кут між дотичною та віссю симетрії зменшується. Комп’ютерна верстка О. Рябко 4 Дефлекторний розпилювач працює наступним чином. Робоча рідина потрапляє в канал 2 корпуса 1 і направляється на дефлектор 3, вдаряючись об який, розпилюється на мілкі частинки. Наявність виступу 4 в каналі 2 сприяє рівномірному розподіленню рідини по контуру каналу 2 і виключає перенасичення рідиною центральної частини факелу розпилу. Поверхня дефлектора 3 виконана у вигляді логарифмічної спіралі сприяє рівномірному формуванню факелу розпилу, виключаючи вихроутворення. В результаті покращується надійність і якість роботи покращується рівномірність розподілення рідини по ширині факела розпилу. Запропонована корисна модель може бути багаторазово відтворена і використана. Отже, корисна модель відповідає критерію "промислова застосованість". Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюDeflector sprayer
Автори англійськоюKobets Anatolii Stepanovych, Kobets Oleksandr Mykolaiovych, Volyk Borys Anatoliiovych, Marenichenko Valentyn Vasyliovych, Puhach Andrii Mykolaiovych
Назва патенту російськоюДефлекторный распылитель
Автори російськоюКобец Анатолий Степанович, Кобец Александр Николаевич, Волик Борис Анатольевич, Марениченко Валентин Васильевич, Пугач Андрей Николаевич
МПК / Мітки
МПК: A01M 7/00
Мітки: дефлекторний, розпилювач
