Транспортувальний вал машини для двоїння шкіри

Номер патенту: 49741

Опубліковано: 16.09.2002

Автор: Новіков Іван Анатолійович

Завантажити PDF файл.

Формула / Реферат

1. Транспортувальний вал машини для двоїння шкіри, що виконаний у вигляді металевого циліндра з гладкою поверхнею, який відрізняється тим, що частина вала має профільні відрізки поверхні.

2. Транспортувальний вал по п. 1, який відрізняється тим, що він виконаний суцільним.

3. Транспортувальний вал по п. 1, який відрізняється тим, що профільні відрізки поверхні виконані у вигляді набору профільних втулок.

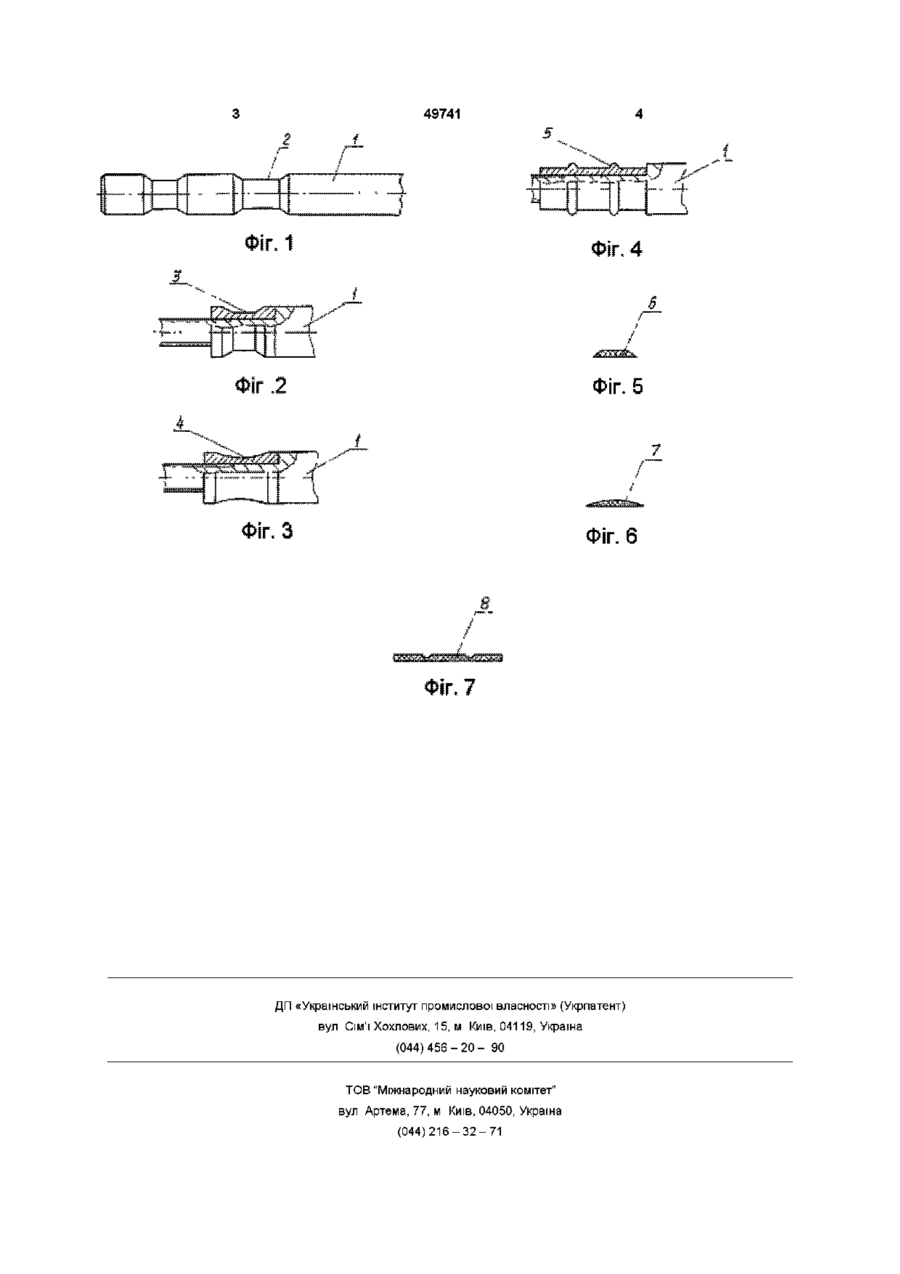

Текст

1 Транспортувальний вал машини для двоїння шкіри, що виконаний у вигляді металевого циліндра з гладкою поверхнею, який відрізняється тим, що частина вала має профільні відрізки поверхні 2 Транспортувальний вал по п 1, який відрізняється тим, що він виконаний суцільним 3 Транспортувальний вал по п 1, який відрізняється тим, що профільні відрізки поверхні виконані у вигляді набору профільних втулок Винахід відноситься до шкіряної промисловості, а саме до машин для двоїння та зменшення товщини шкіряного напівфабрикату та голини ВІДОМІ ДВОІЛЬНІ машини для обробки шкіри, в яких для подачі напівфабрикату використовують транспортуючі вали, один з яких ДОЛІШНІЙ кільчастий, а верхній, в залежності від сировини, встановлюють або з гвинтовою нарізкою, з незначною глибиною рифлів, або використовують вал з гладкою поверхнею [дивись, наприклад, Радченко О Г "Оборудование и механизация кожевенных заводов" - М Легкая индустрия, 1977 - С 182-197] Найбільш близьким аналогом пристрою, що заявляється, вибраним як прототип, є транспортуючий вал машини для двоїння шкіри, виконаний у вигляді металевого циліндра з гладкою поверхнею, який використовують для дубленої віджатої шкіри середньої та малої товщини або для сухих шкір [дивись, Большаков П А и Бакалов Н И «Машины и аппараты кожевенного производства» - М Легкая и пищевая промышленность, 1983 стр 100] Недоліком даної конструкції транспортуючого вала є те, що машина дозволяє при обробці отримувати тільки рівні заготовки Для отримання фігурного виробу необхідно обробляти заготовки на додатковому обладнанні або вручну В основу винаходу поставлена задача вдосконалення транспортуючого вала машини для двоїння шкіри, в якому шляхом зміни конструкції забезпечити одночасно з двоїнням отримання фігурного виробу Поставлена задача вирішується тим, що в транспортуючому валу машини для двоїння шкіри, виконаному у вигляді металевого циліндра з гладкою поверхнею, згідно з винаходом, частина вала має профільні відрізки поверхні Така конструкція дозволяє отримувати різні заготовки Транспортуючий вал може бути виконаний суцільним Профільні відрізки поверхні транспортуючого вала можуть бути виконані у вигляді набору профільних втулок Суть запропонованого винаходу пояснюється кресленням, де на фіг 1 - зображений транспортуючий вал машини для двоїння шкіри, на фіг 2, 3, 4 - зразки профільних втулок, на фіг 5, 6, 7 - зразки заготовок Транспортуючий вал машини для двоїння шкіри виконаний металевим Він містить гладкий відрізок 1 у вигляді циліндра та відрізки профільної поверхні 2 Можуть бути різні варіанти виконання транспортуючого вала В першому варіанті вал виконаний суцільним, а в другому варіанті профільна частина вала може бути виконана у вигляді набору профільних втулок 3, 4, 5 (фіг 2, 3, 4) Транспортуючий вал працює слідуючим чином При роботі двоільної машини, при подачі напівфабрикату до ножа, транспортуючий вал стикається з напівфабрикатом і надає, завдяки профільному відрізку, необхідну форму заготовці Так, профільній втулці 3 відповідає заготовка 6, профільній втулці 4 - заготовка 7, а профільній втулці 5 - заготовка 8 1 49741 Фіг. 5 Фіг. 6 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71

Дивитися

Додаткова інформація

Назва патенту англійською

Transport shaft for leather splitting

Назва патенту російською

Транспортировочный вал машины для двоения кожи

МПК / Мітки

МПК: C14B 1/00

Мітки: транспортувальний, машини, шкіри, двоїння, вал
